Rum i rummet för bättre grannsämja.

[Deaken]

Hej Forumet!

Jag bygger ”rum i rummet” studio, mestadels för ljudisolerings syfte. Bor i sekelskifteskåk med grannar över och under och pysslar med elektronisk musik. Jag har suttit i sovrummet de senaste 15 åren men nu när barnen är större så ryker barnkammaren på 4 X 1.8m å blir till bankabanka-rum. Yngsta grabben 16 år spelar dödsmetall på el-gura så även han skall få plats i rummet. 😆

Tanken är att jag bygger som följer:

Golv: 50mm Stepisol, 40mm trädgårdsplattor, 22mm golvspån å sedan ett trägolv.

Väggar, tak: 45x45 regel långsidorna 90x45 i kortsidorna, 70x45 i tak, med stenull i. 2 x gips å sedan råspont som ytlager.

Anledning till råspont är dels för att kunna skruva gerjor på väg enkelt, men även för att minska reflektioner. Jag har använt råspont i taket i matsalen på en krog tidigare med gott resultat.

Bygget är redan igång med Stepisolen och det mesta av betongplattorna på plats.

Men... I helgen kom ordföranden i br-föreningen ner och undrade vad jag pysslar med. (Han var på fyllan 😳) Efter att ha släppt in honom för att vissa mitt stolta bygge fick jag frågan, ”Har du räknat på det här? Vi vill ju inte att golvet rasar ner till grannarna under” Ops. 😱

Nä, ärligt talat så har jag ju inte det.

Så, till frågan. Håller det?

Tar taxamt emot förslag å input både på räkenskaper å själva studiobygget.

Ordföranden vill ha papper på uträkningen så förslag på vart jag kan vända mig för det är lite prio, vill inte bygga vidare förrän jag vet att jag kan använda betongplattorna.

Deaken.

[KillwithSkill]

Kolla den här ybertråden av Wellness

https://www.studio.se/index.php/topic/82989-studiobygge/

Där kan du nog oxå hitta lite inspiration!

[oioioi]

Ordförande har helt klart en poäng i det han säger om "Vi vill ju inte att golvet rasar ner till grannarna under” .

Generellt så är det (bärande) väggar som ska bära upp tyngder, så att bara lägga ut en massa betongplattor på golvet låter kanske lite tveksamt. Hur mycket väger allt byggmaterial du tänkt använda? Låt ett proffs räkna på saken om du fortfarande är det minsta osäker!!!

Kolla även http://www.byggahus.se/forum/ för rent byggtekniska frågor.

[Deaken]

Kolla den här ybertråden av Wellness

http://forum.studio....89-studiobygge/

Där kan du nog oxå hitta lite inspiration!

Vilken monstertråd! Ska läsa hela som natt litteratur.

Tack!

[Deaken]

oioioi, även du har en poäng i det du skriver. 😉

Det är bärande väggar i 3 av väggarna, en långsida är trävägg med "bastputs" a la sekelskifte.

Ska räkna på tyngden å återkommer med den.

Har någon ett förslag på ett proffs som kan räkna hållfasthet?

[wellness music]

Är det ett sekelskifteshus på fastlandet är det med största sannorlighet väldimensionerat. På öar eller andra orter där byggmaterial inte fanns att tillgå lika enkelt brukar ibland husen vara byggda så att de nätt och jämnt håller ihop.

Med ett snabbt överslag kan jag tänka mig att du kommer tillföra ungefär 1200 kg byggmaterial, vilket blir 166 kg/m2. Dock så kommer ungefär 3/4 av denna last att hamna längs väggarna i rummet i och med att du bygger ett flytande rum. Här får du allstå punktbelastningar och då är det viktigt att dessa kan tas upp av så många bjälkar som möjligt / dimensionerade för detta. Här behöver du alltså ta reda på bjälkarnas dimension, riktning, c/c samt hur de växlats av mot bärande element.

För att få en liten referens att jämföra med kan nämnas att när är man bygger i dag så dimensionerar man oftast för 200 kg/m2 och c/c 600 mellan golvbjälkarna.

Om inte golvet sviktar och känns mjukt i dagsläget är min magkänslebedömning att det inte är någon fara. Du behöver däremot kolla upp brandkraven i och med att det finns en lägenhet under (så dom inte får trädgårdsplattor i skallen om det skulle börja brinna..).

Min största fundering i dit projekt är dock måttet 1,8 m. Efter innerväggarna är resta får du ett extremt smalt rum som inte kommer vara möjligt att få ordning på rent akustiskt.

Hälsningar // Björn

[Deaken]

Tack för input Björn.

Kåken är innerstad Sthlm, ingen svikt i golven å det är inte särskilt lyhört heller. Ska försöka få tag på konstruktionsritningar så jag kan räkna på allt ordentligt.

Räknade lite å fick fram en något högre siffra, 1700 kg... Ger ju tyvärr en dystrare kalkyl.

Jag kanske ska skippa trädgårdsplattorna och lägga dubbla golvspån samt ett gipslager istället?

Vad det gäller storleken på rummet är jag medveten om de dåliga akustiska förutsättningarna. Tyvärr är de vad jag har att tillgå, hela lägenheten är endast på 60 kvm. Mer till för övning samt att kunna jobba under nätterna. När det är dags för slutproduktion så får jag hoppa in i en riktig studio.

[Neosus]

Betongplattorna snarare förstärker väl självaste basdunket istället för att dämpa?

Eller är jag helt ute å cyklar nu?

mvh // amatör

Redigerat 27 augusti 2012 av Neosus

[wellness music]

@ Neosus: Jo, det är nog naturligt att tänka så men betongen tillför golvet massa som i sin tur sänker golvets resonansfrekvens. Ju mer massa, desto lägre resonansfrekvens, vilket betyder att vi för en bättre ljudreduktion lägre ned i frekvens. För att det ska bli effektivt i praktiken behöver denna massa (oavsett om det är tak/vägg/golv, på något sätt frikopplas från det yttre skalet. I TS fall har han lagt plattorna på Stepisolmatta.

@ Deaken: Låter som en bra idé att försöka få fram lite underlag. Kan kanske vara lite svårare på en så gammal fastighet dock. Vad är det för golv idag? Du kanske kan öppna upp ett inspektionshål och kolla hur bjälklaget är byggt?

Ett alternativ till trädgårdsplattorna är Ceminwood, viket är en cementförstärkt spånskiva. Volymvikten på detta material är ungefär 3/4 jämfört med sten.

Edit: Om du inte redan köpt/lagt Stepisolen, kan du be dom skära till några remsor av den svarta varianten (styvare) och lägga i en fris runt om där väggarna kommer stå. På så vis får du ökad bärighet under väggarna.

Redigerat 28 augusti 2012 av wellness music

[Deaken]

Tack Björn.

Ceminwood låter som ett alldeles utmärkt alternativ.

Stepisolen är redan lagd tyvärr. (Även trädgårdsplattorna. Arghhh. 😠🤪 ) Dom säger att man lär sig av sina misstag. hoppas dom har rätt. ☺️

Redigerat 12 september 2012 av Deaken

[Deaken]

Hej igen.

Nu har jag tänkt om och tagit bort plattorna. Jag hade nog inte tänkt igenom det hela riktigt.

Har valt en mer modest inställning med 50mm Stepisol 22mm golvspån samt 2 lager golvgips, allt dämplimmat. Det borde nog räcka till för mina behov.

Jag har läst en annan tråd här på forumet som liknar mitt bygge.

http://forum.studio....ktronisk-musik/

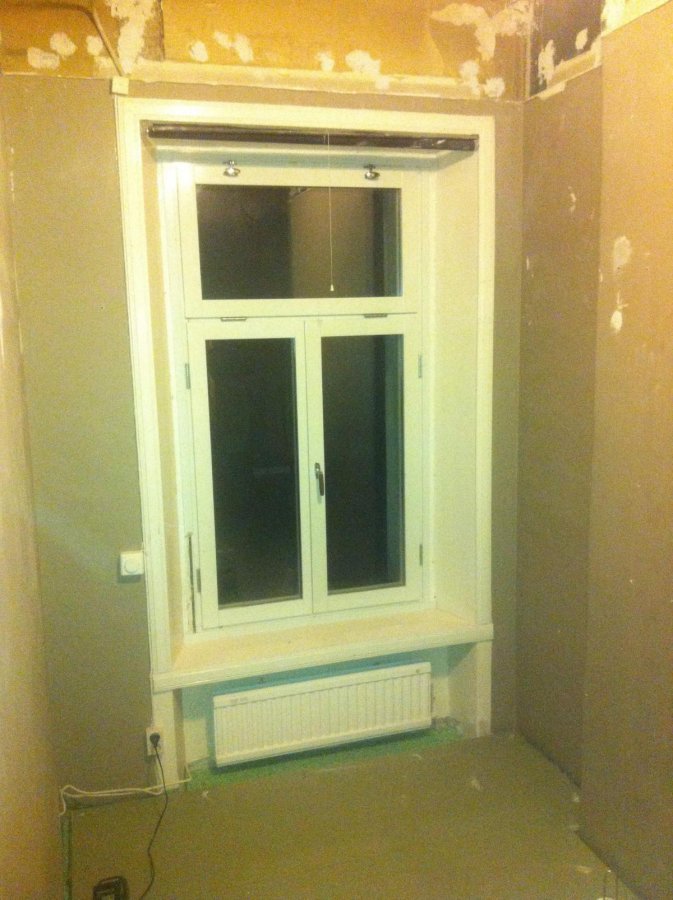

Precis som den tråden beskriver, har jag har ett fönster på ena kort väggen som jag inte vet riktigt hur jag ska lösa.

Det fina är dock att jag har ett el-element som enkelt kan flyttas.

Hur bygger jag å ljud-tätar runt detta fönster?

Redigerat 13 september 2012 av Deaken

[wellness music]

Hej igen.

Nu har jag tänkt om och tagit bort plattorna. Jag hade nog inte tänkt igenom det hela riktigt.

Har valt en mer modest inställning med 50mm Stepisol 22mm golvspån samt 2 lager golvgips, allt dämplimmat. Det borde nog räcka till för mina behov.

Jag har läst en annan tråd här på forumet som liknar mitt bygge.

http://forum.studio....ktronisk-musik/

Precis som den tråden beskriver, har jag har ett fönster på ena kort väggen som jag inte vet riktigt hur jag ska lösa.

Det fina är dock att jag har ett el-element som enkelt kan flyttas.

Hur bygger jag å ljud-tätar runt detta fönster?

Låt elementet sitta kvar så du inte få problem med kallras / kondens vid fönstret.

I den uppreglade väggen monterar du ett fönster som håller samma Rw som väggkonstruktionen. Bygger du 70 vägg + spalt + 2 gips räcker det med 9 mm lamellglas.

Se till att det finns möjlig åtkomst till element och ytterfönstret. Du kan tex. silicona fast glaset i en ram som du sedan skruvar fast i väggen med dubbeltätning av EPDM-list eller liknande. . På så sätt blir fönstret demonterbart.
