Gilbert Postat 28 april 2009 Anmäl Dela Postat 28 april 2009 Ghost Big Block låg strax under 4000:-/st (vet inte riktigt hur det är nu, eftersom det inte verkar vara någon som har distribution i Sverige på Ghost numera...) och Primacoustic Full Trap ligger på ca 5500:-/st. Och en spånskiva kostar väl en sisådär 30kr/kvm, lite regel kanske 50 kr och dämpull; tja, ska vi dra till med en 40 kr/kvm. Link to comment Dela på andra sajter More sharing options...

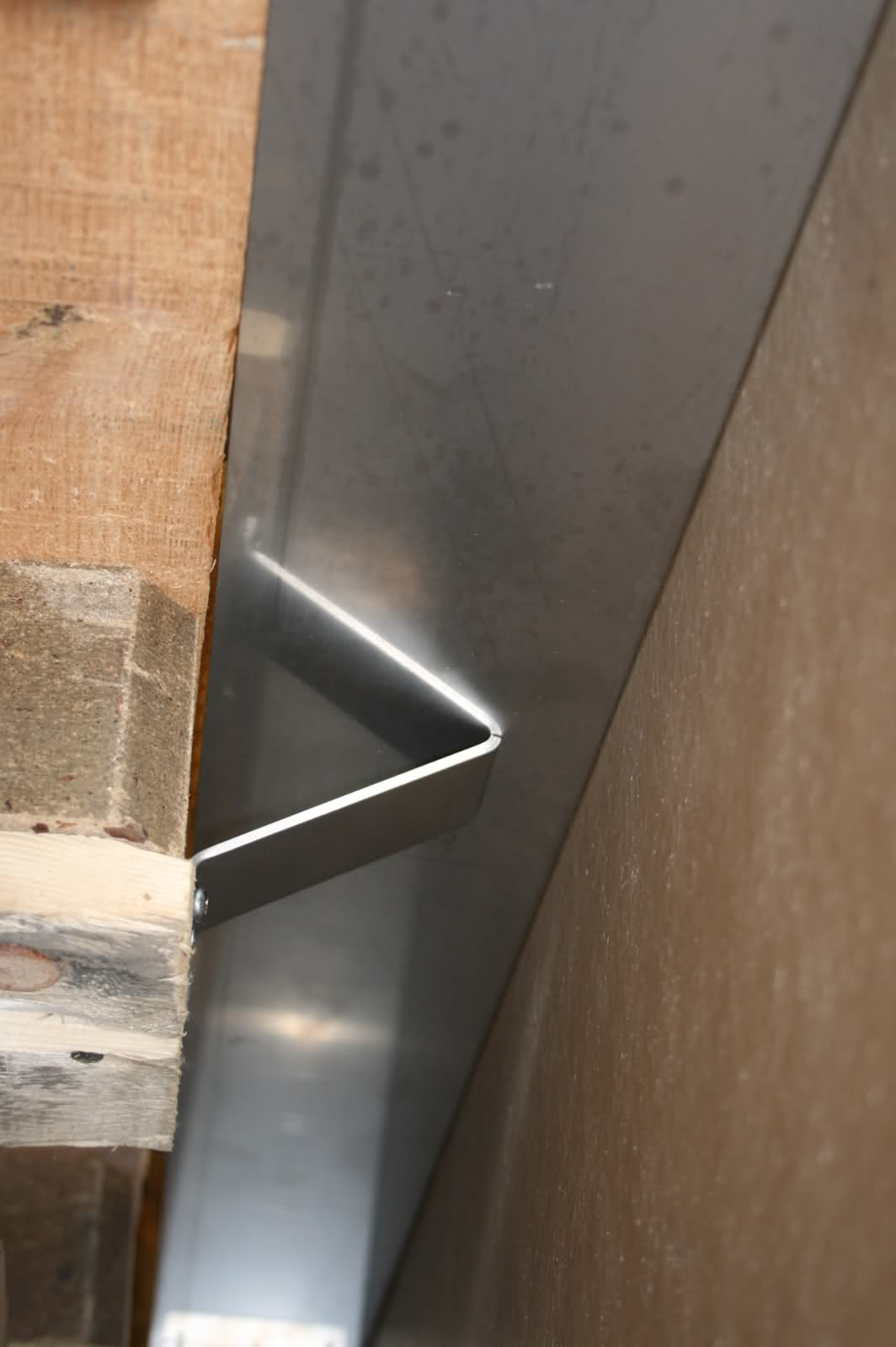

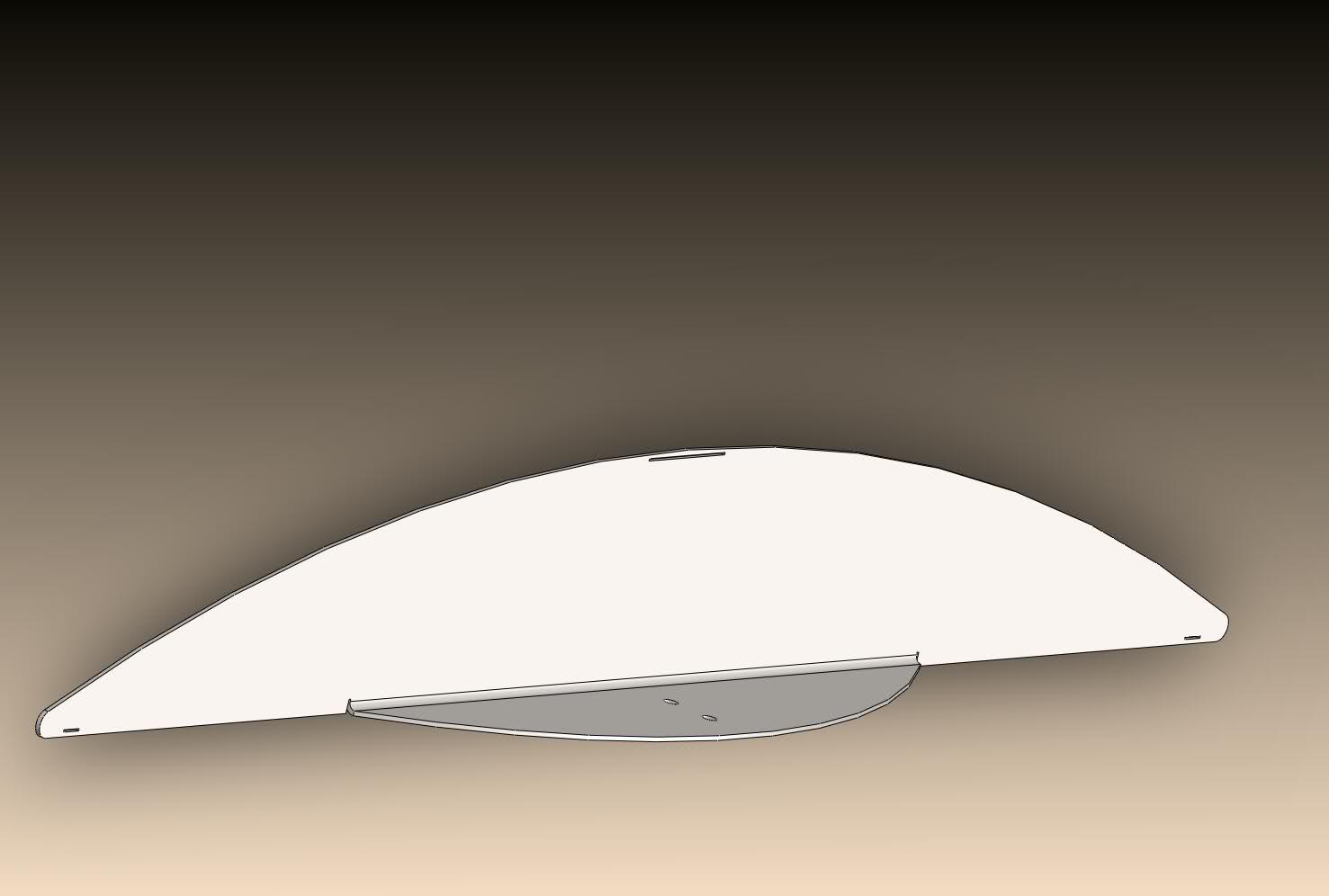

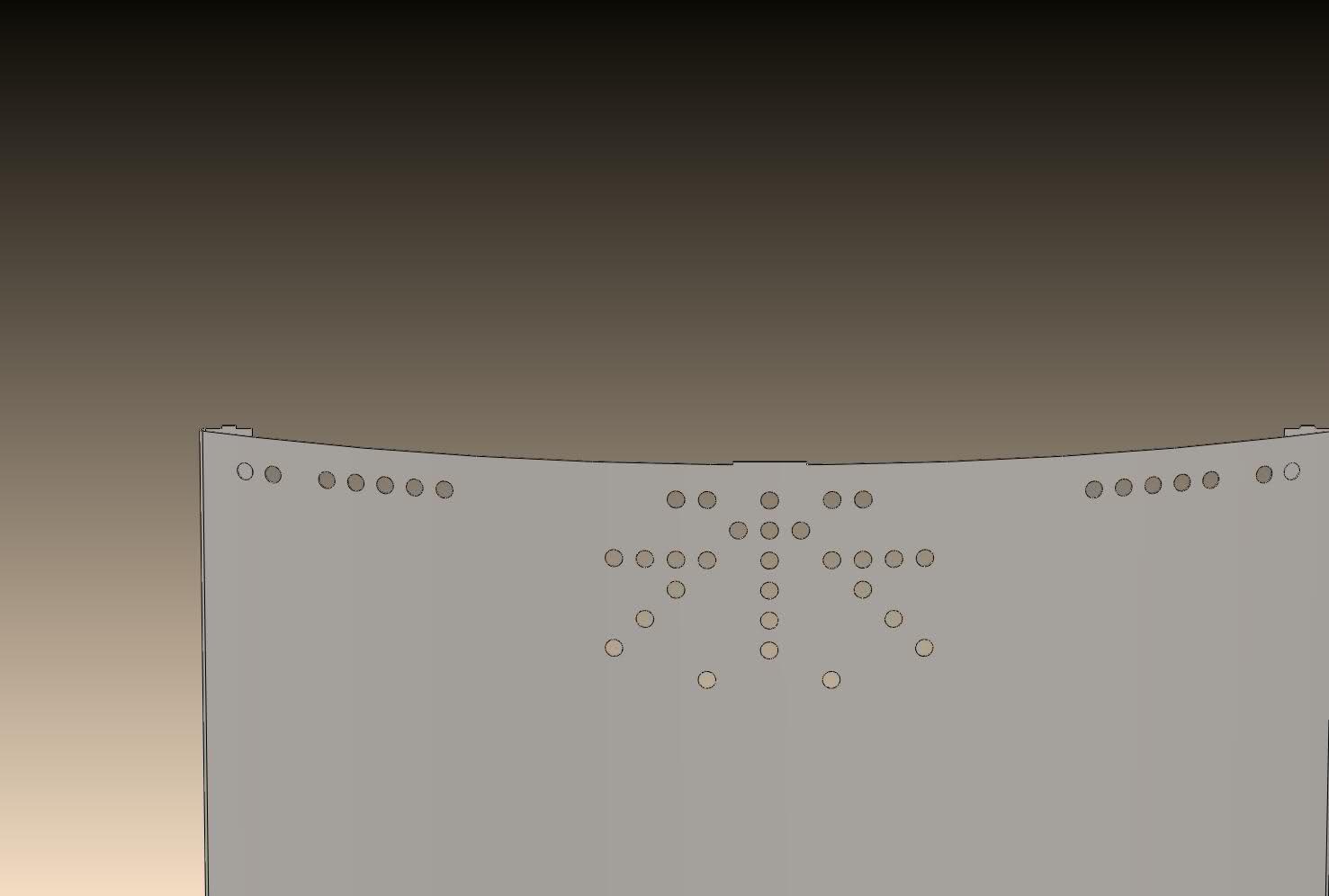

SoloNo1 Postat 28 april 2009 Trådstartare Anmäl Dela Postat 28 april 2009 (redigerat) Herregud sicka priser.... Har suttit och spånat lite sedan jag såg dessa halvmånar, har nog kommit på en ganska bra hängning för att få dom att fästa på väggen, samt hur det ska gå till. Har inte orkat hålla på med perforeringen då jag försöker följa mönstret litegranna efter vad jag såg i pdfén, stöld? isåfall mönsterpatentet! Fästet har jag ritat som kommer sitta på toppen samt botten av absorbenten, har satt 3st nabbar som sticker ut 2mm på övre och nedre änden av den perforerade plåten, tänkte ifall man tar 0.7mm plåt så kommer man kunna styra fint på dessa för att få denna halvmåne liknande absorbent. nabben i mitten är 50mm lång för styrning, sen sitter även 2st nabbar på baksidan. Ska posta en bild på fästet så kanske ni förstår vad jag menar. Tacka fan för att man har tillgång till laser, annars hade detta varit omöjligt. Återkommer snart.. kom gärna med tips! Här ser man 3st korta nabbar som kommer styra i spåren på nedre bilden. Fästet som kommer fästas på väggen med nabbspår. Redigerat 28 april 2009 av SoloNo1 Link to comment Dela på andra sajter More sharing options...
Gilbert Postat 28 april 2009 Anmäl Dela Postat 28 april 2009 Det känns spontant som om du måste sätta dig in i hur dessa saker fungerar ordentligt annars kommer de inte att ha den effekt du hoppas på. Link to comment Dela på andra sajter More sharing options...
Gilbert Postat 28 april 2009 Anmäl Dela Postat 28 april 2009 Jag ser flera problem med att försöka göra en kommersiell bredbandig basabsorbent. För det första så går det i princip inte att göra en bredbandig basabsorbent då alla praktiska tekniker för basabsorbenter resulterar i en konstruktion med ett relativt högt Q-värde (bara effektiv i ett smalt band centrerat kring centerfrekvensen). För det andra så måste absorbenten placeras på rätt yta annars riskerar den att bli totalt verkningslös. Om du skall göra den i plåt så kommer den att bli extremt tung (då skivan måste vara relativt tjock för att komma ned i frekvens). Link to comment Dela på andra sajter More sharing options...
Gilbert Postat 28 april 2009 Anmäl Dela Postat 28 april 2009 Ramen för glasull utan perforering är däremot ett bra uppslag. Den kommer åtminstone att vara effektiv ned till ca 250 Hz (absorptionskoefficient > 0,7). Link to comment Dela på andra sajter More sharing options...
SoloNo1 Postat 28 april 2009 Trådstartare Anmäl Dela Postat 28 april 2009 Det känns spontant som om du måste sätta dig in i hur dessa saker fungerar ordentligt annars kommer de inte att ha den effekt du hoppas på. Jag skulle behöva läsa på en hel del, känns som att man kan läsa hela livet ut om det skulle vara så! Dessa är ju ett rent experiment för tillfället som kommer användas till våran studion, jag slänger ju inte ut en krona på detta, ska kolla imorrn med konstruktörerna på jobbet ifall solidworks kan räkna ut absorption och dyl, vet att det finns något sådan addins för solidworks. Hur kan jag kolla hur dessa absorberar sen? stoppar man in någon mikrofon baktill av absorbenten som mäter och har en referensmick ute i rummet? Nu börjar jag bli trött, dags att sova en blink. //Tommie Link to comment Dela på andra sajter More sharing options...
SoloNo1 Postat 28 april 2009 Trådstartare Anmäl Dela Postat 28 april 2009 Jag ser flera problem med att försöka göra en kommersiell bredbandig basabsorbent. För det första så går det i princip inte att göra en bredbandig basabsorbent då alla praktiska tekniker för basabsorbenter resulterar i en konstruktion med ett relativt högt Q-värde (bara effektiv i ett smalt band centrerat kring centerfrekvensen). För det andra så måste absorbenten placeras på rätt yta annars riskerar den att bli totalt verkningslös. Om du skall göra den i plåt så kommer den att bli extremt tung (då skivan måste vara relativt tjock för att komma ned i frekvens). Det känns som att du har väldigt rätt angående detta faktiskt, det är ju inte lätt att göra något som inte finns direkt 😆 För min egna del ska jag naturligtvis kolla upp vilka frekvenser som kommer jävlas för oss. Jag kan alltid ändra allt i solidworks ganska snabbt ifall det skulle behövas. Jag måste försöka på detta med varför man måste ha så jädrans tjock skiva, läsa imorrn. Ramen för glasull utan perforering är däremot ett bra uppslag. Den kommer åtminstone att vara effektiv ned till ca 250 Hz (absorptionskoefficient > 0,7). Låter kanon det, följde ju excel dokumentet du rekommenderade, nu gäller det bara placera dom bra också! Link to comment Dela på andra sajter More sharing options...

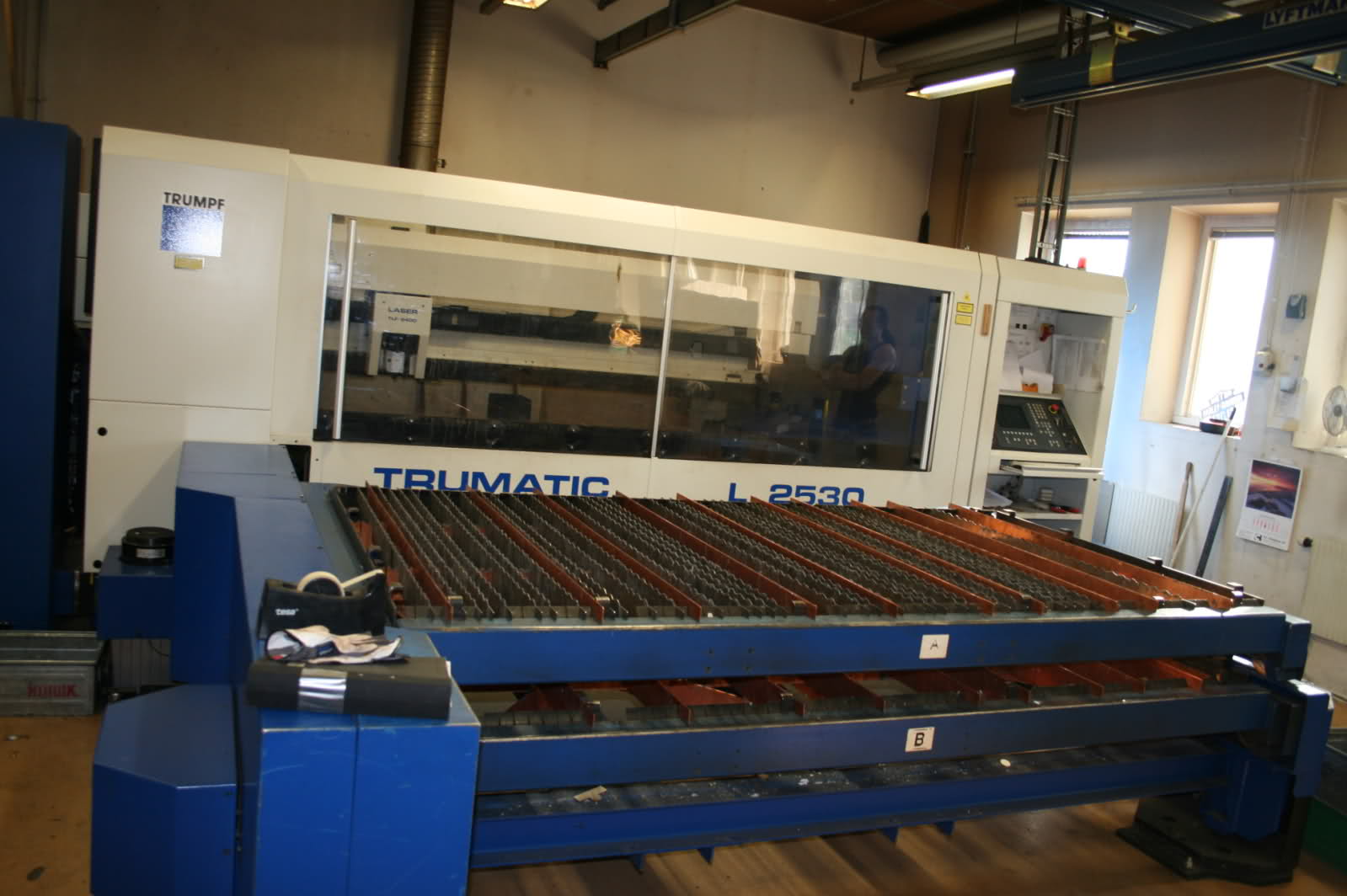

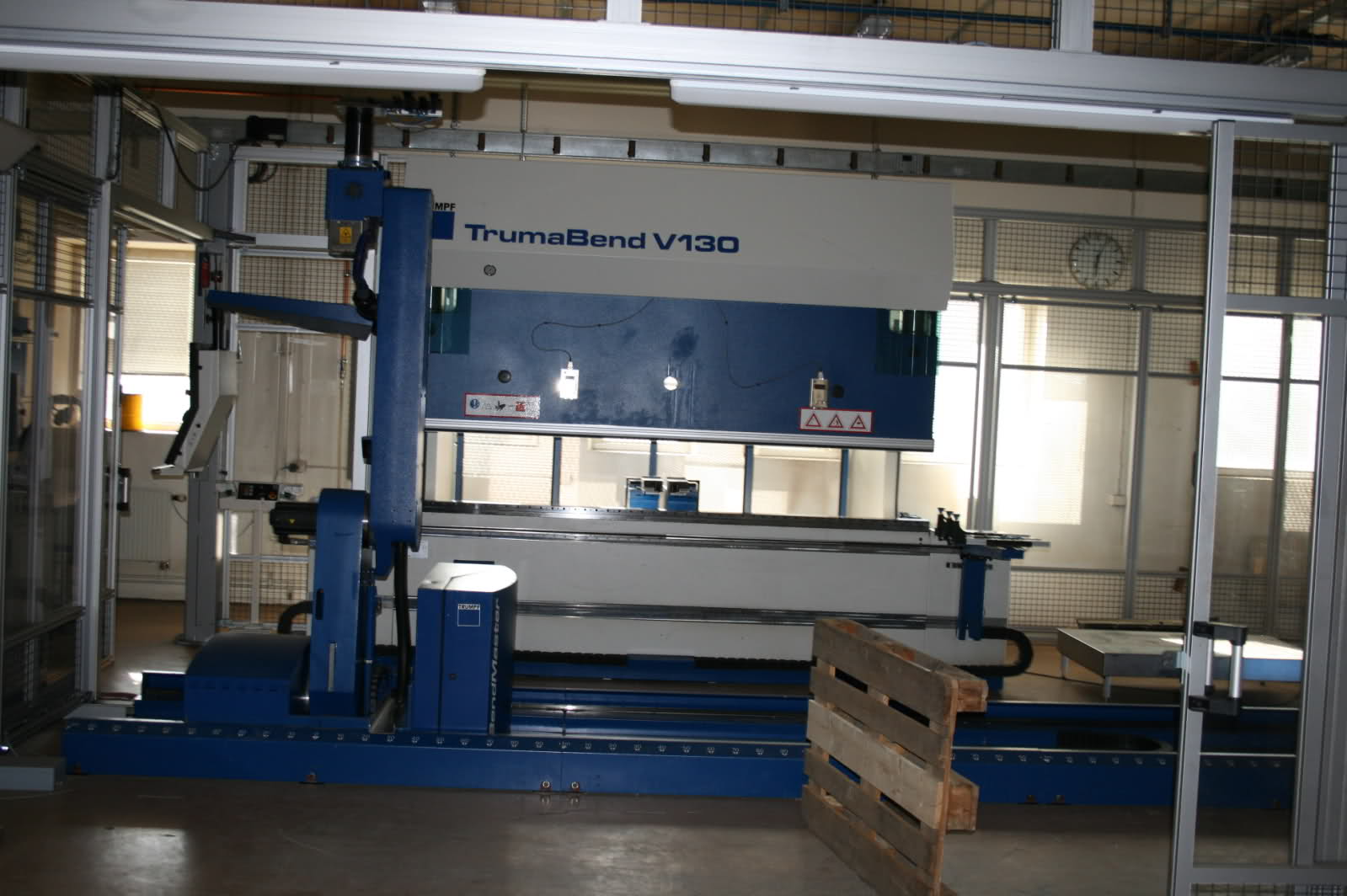

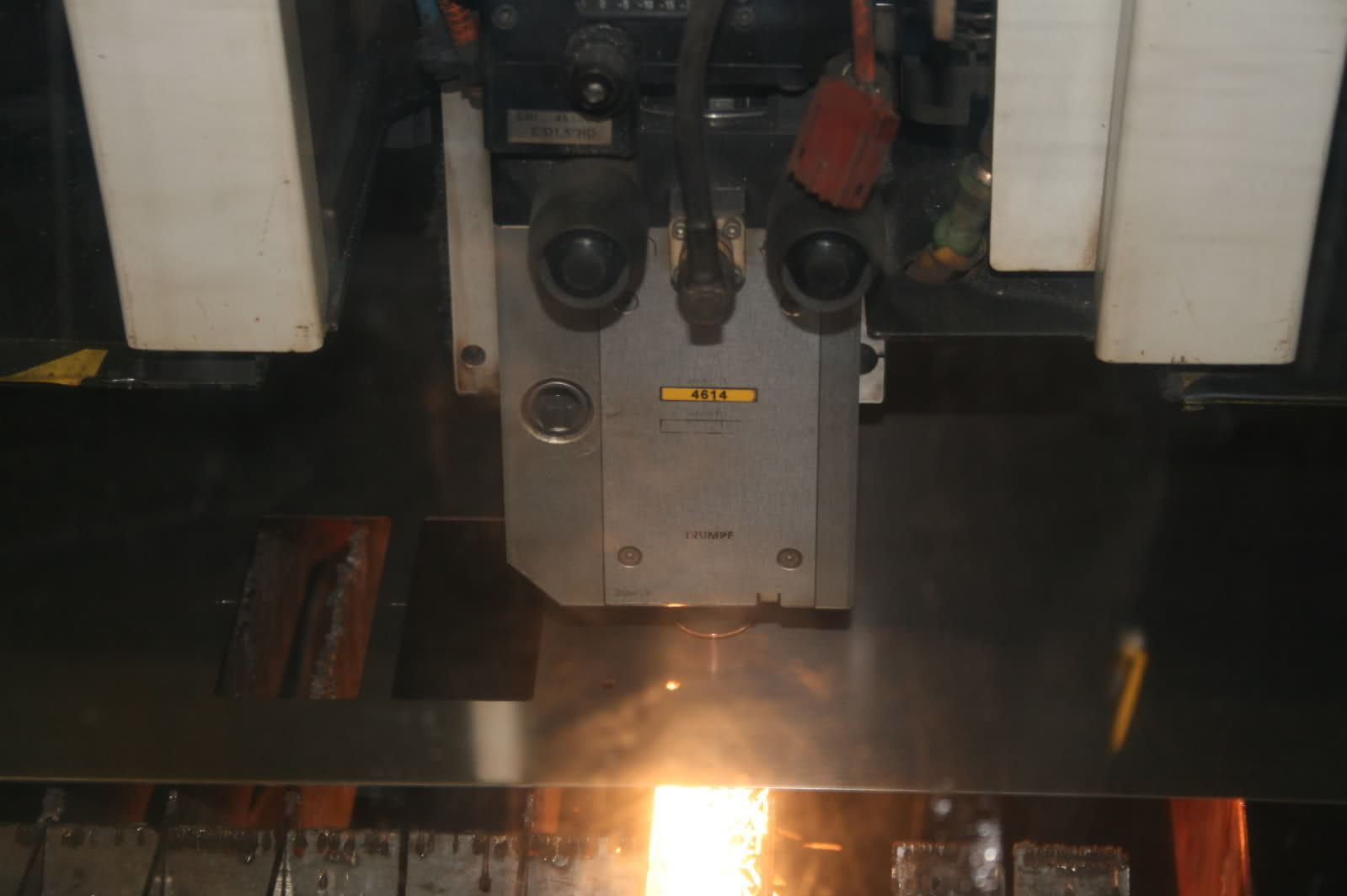

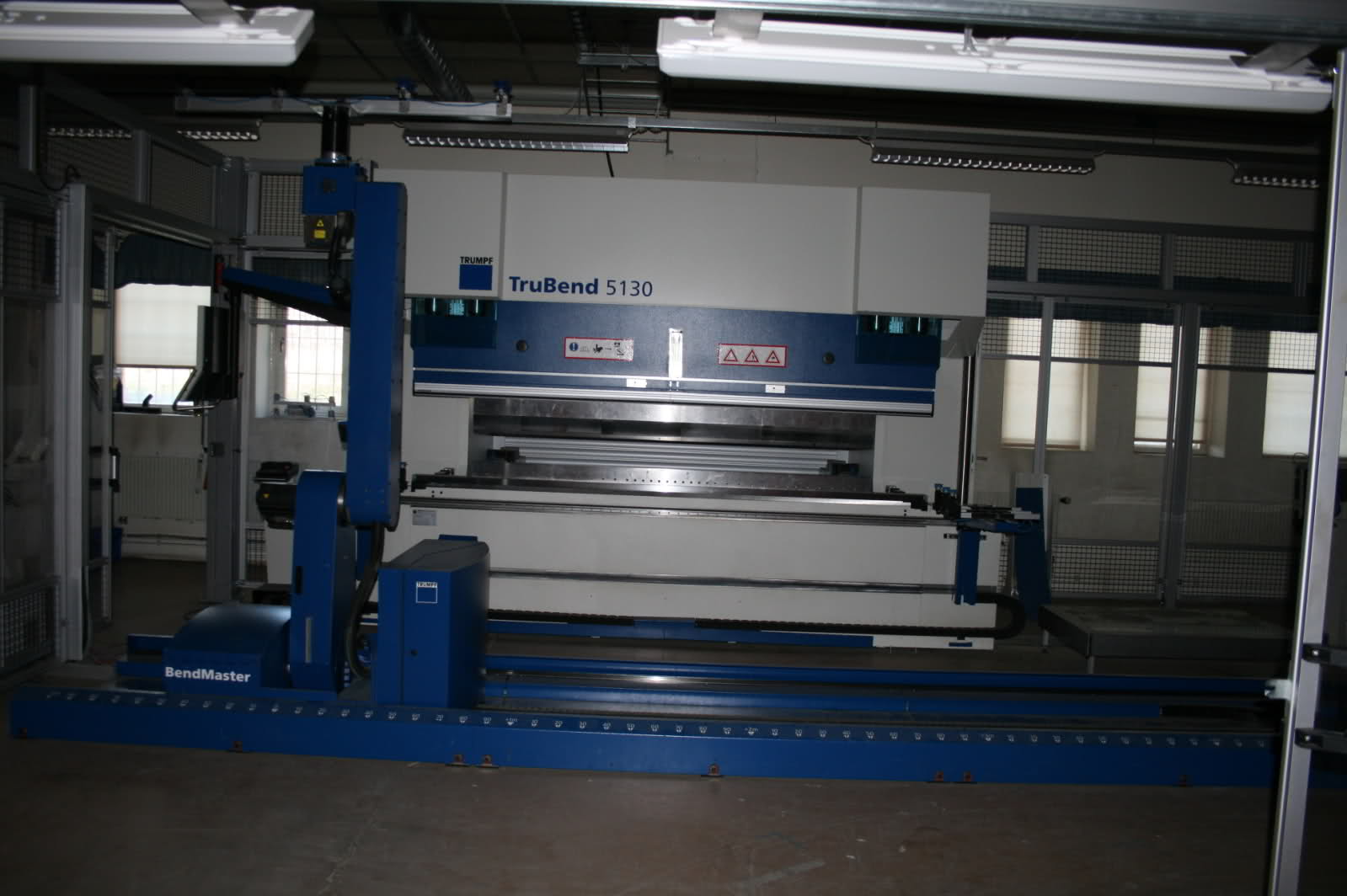

SoloNo1 Postat 30 april 2009 Trådstartare Anmäl Dela Postat 30 april 2009 Imorgon klockan 08:00 börjar vi bygga dessa bestar, kommer ta kort imorrn på bygget som kommer postas här, ifrån laser skärning till bockning. Link to comment Dela på andra sajter More sharing options...

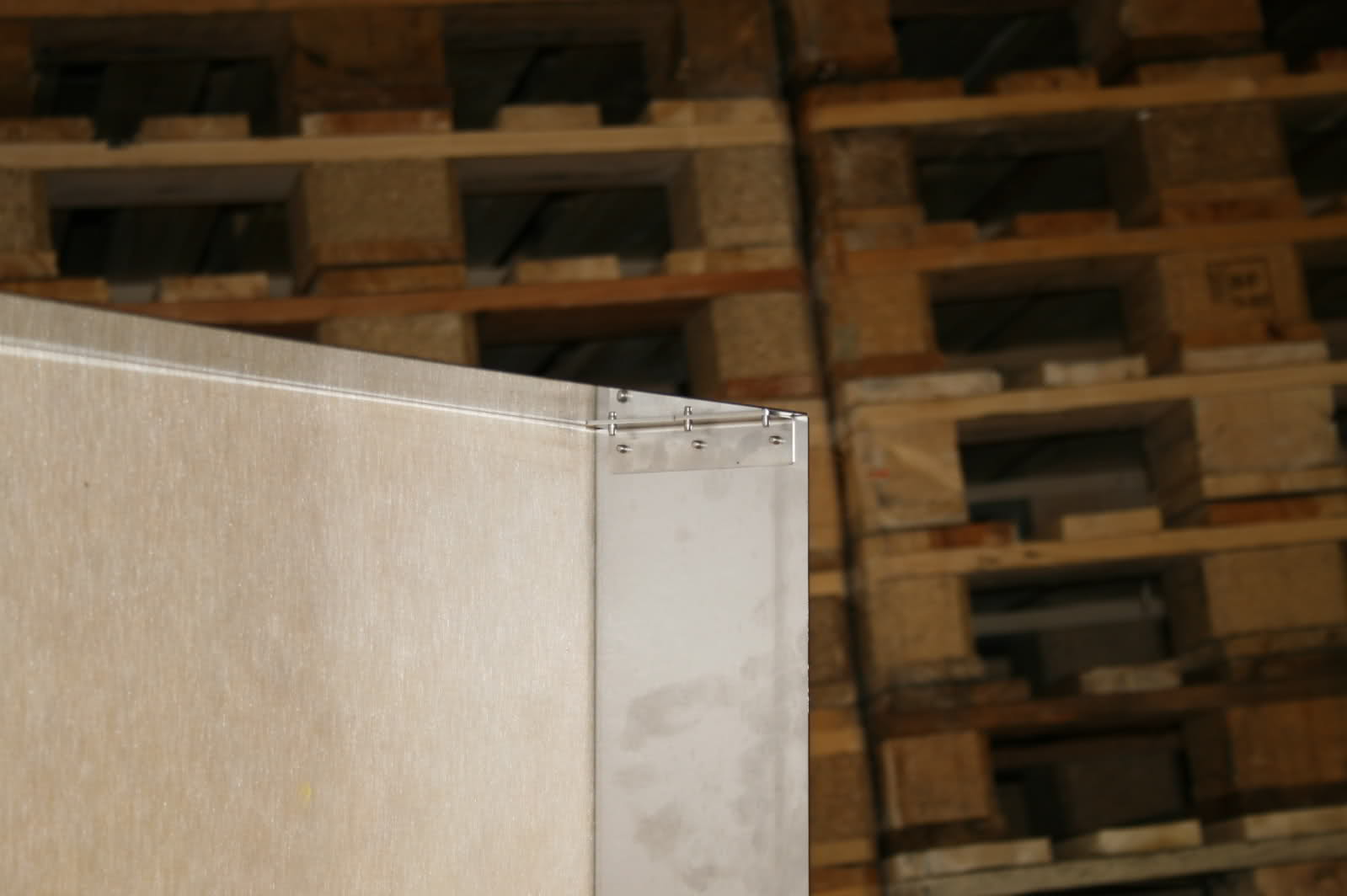

SoloNo1 Postat 1 maj 2009 Trådstartare Anmäl Dela Postat 1 maj 2009 Sådär ja, då är den första byggd, vi kommer bygga 7st kompletta idag. Resultatet blir grymt bra, bilder kommer... Har en fråga angående isoleringen som vi tänkte ha i, den är ju så jädrans flexibel, är ute efter hårdpackad isolering som brukar ha svart "tyg" på yttersidan, används ofta i ljudbafflar och dyligt. Bauhaus samt byggmax har dom inte, någon som vet? Har ni annars något bra tips på hur man skulle kunna "styva" till dom? en 95mm isolering blir ju lätt 70mm med lite press helt plötsligt, det ser ju inte så jädrans bra ut när jag gjort ramen 90mm djup. Kanske skulle man sätta plåthörn i varje hörna innanför tyget? //Tommie Link to comment Dela på andra sajter More sharing options...
cborg Postat 1 maj 2009 Anmäl Dela Postat 1 maj 2009 Har en fråga angående isoleringen som vi tänkte ha i, den är ju så jädrans flexibel, är ute efter hårdpackad isolering som brukar ha svart "tyg" på yttersidan, används ofta i ljudbafflar och dyligt.Bauhaus samt byggmax har dom inte, någon som vet? Har ni annars något bra tips på hur man skulle kunna "styva" till dom? en 95mm isolering blir ju lätt 70mm med lite press helt plötsligt, det ser ju inte så jädrans bra ut när jag gjort ramen 90mm djup. Det finns styvare isolering än de på byggmax och bauhaus. Redan isovers uni-skiva är något, men bara något, styvare och den är jättevanlig. Sen har du VVS skivorna eller Cleantec G (svart glasväv) och Plus (mikroperforerad folie) men de är dyra och går oftast bara att beställa pallvis. Roxull har säkert något liknande. Annars får du väl köpa lite tjockare isolering och pressa lite. 🙂 Släng upp bilder när du har några!! 😄 Link to comment Dela på andra sajter More sharing options...

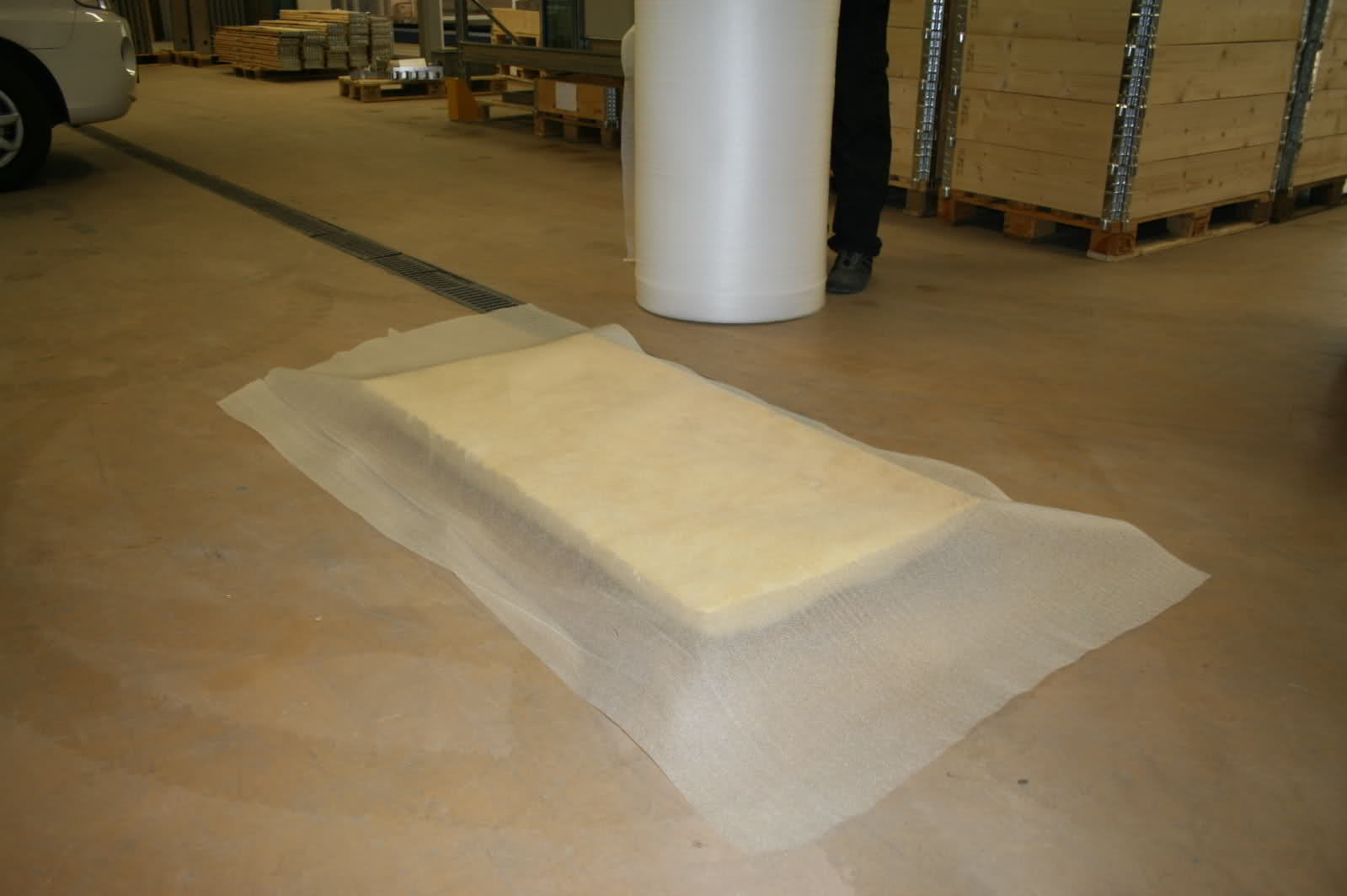

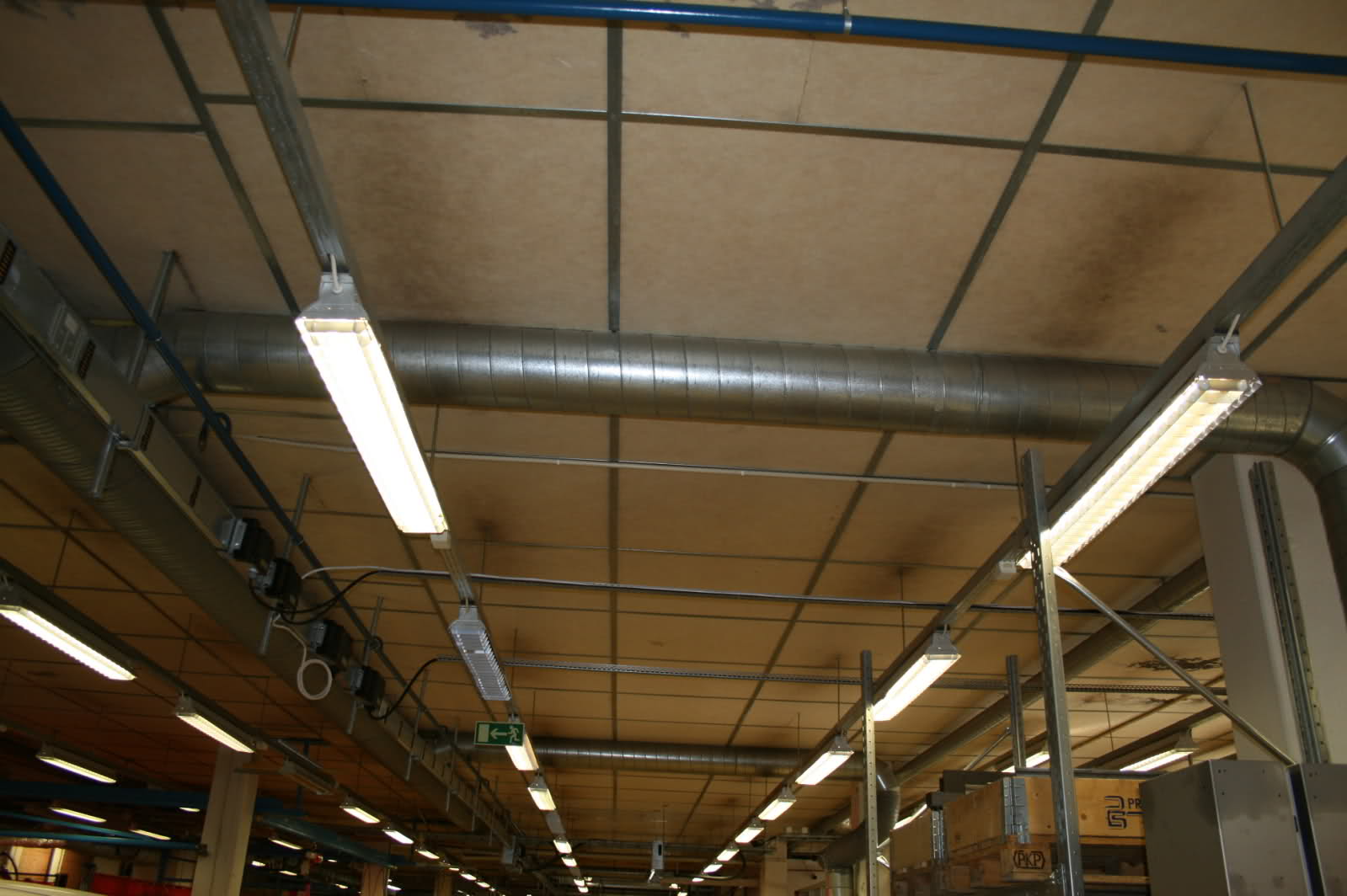

SoloNo1 Postat 1 maj 2009 Trådstartare Anmäl Dela Postat 1 maj 2009 Nu är alla klara, nu ska det bara tyg och all isolering i. Cborg, det är precis såna jag menar Cleantec, skulle varit grymt att få tag på dessa, vi hade såna på mitt förra jobb. Vi hade lite isolering på jobbet som suttit i taket, dom var styva, det är någon sorts film över, dom passade perfekt då djupet är 90mm på ramen! Det kommer massor av bilder senare, lite på maskinparken och absorbenterna såklart. Link to comment Dela på andra sajter More sharing options...

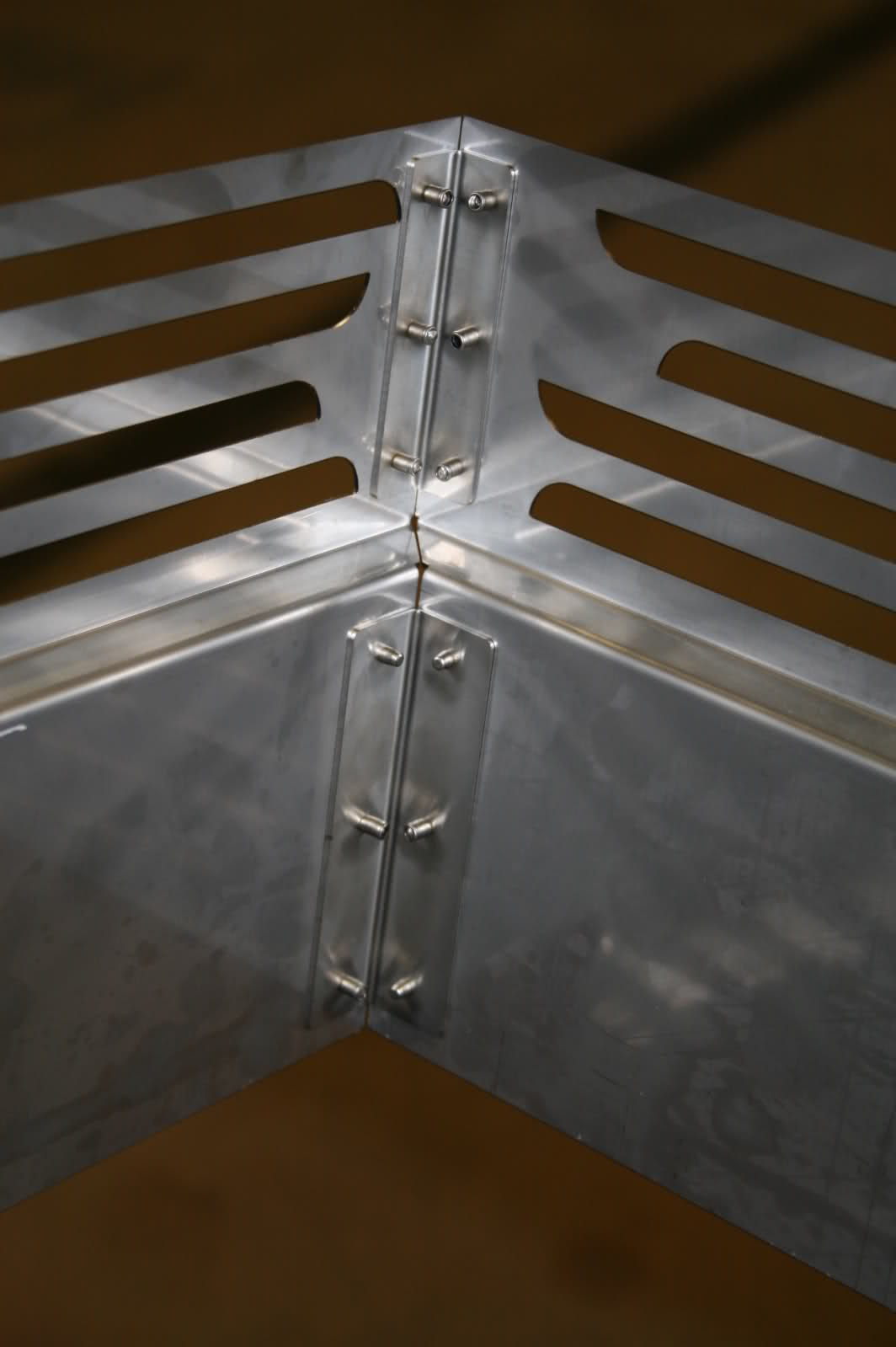

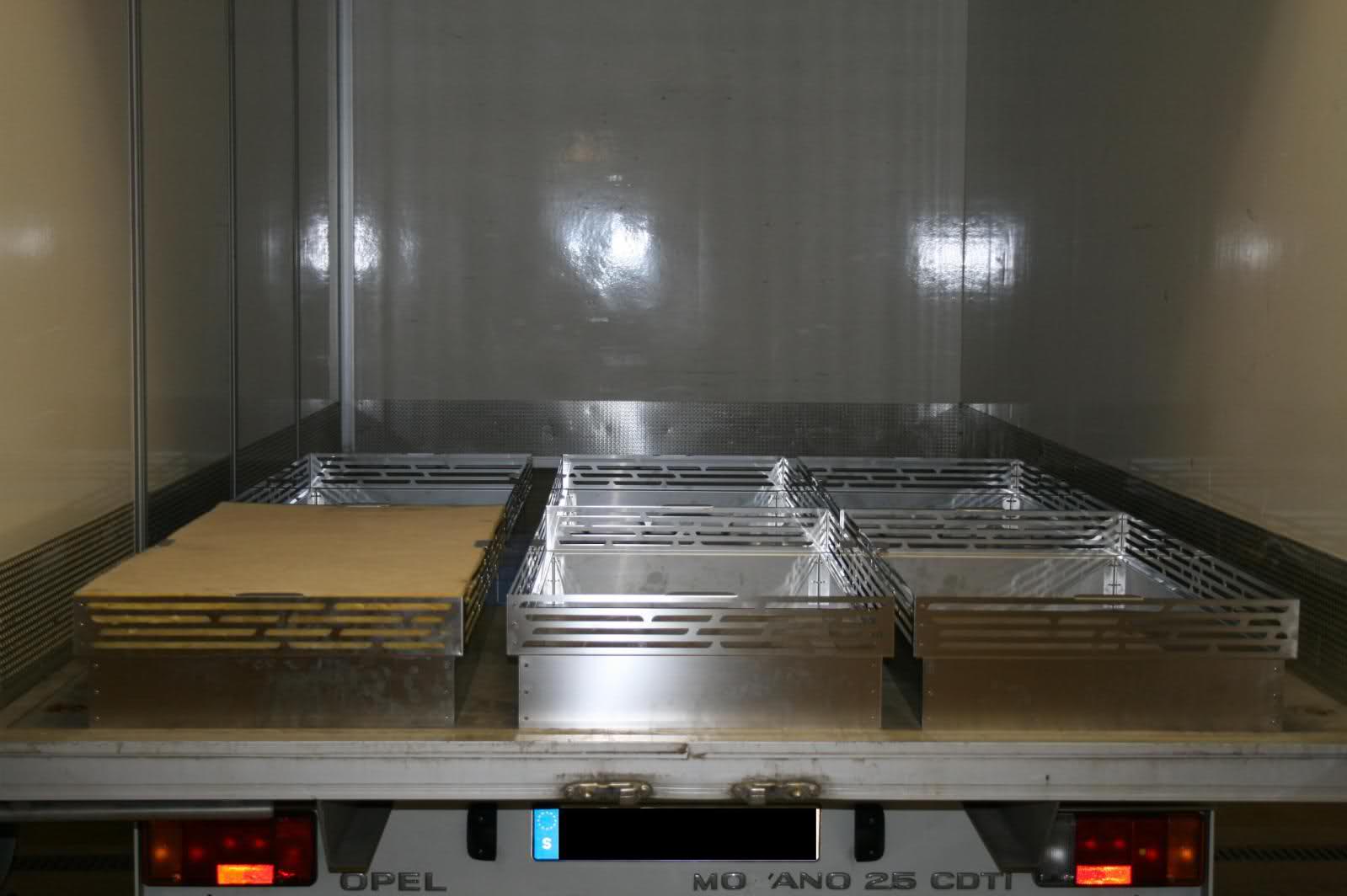

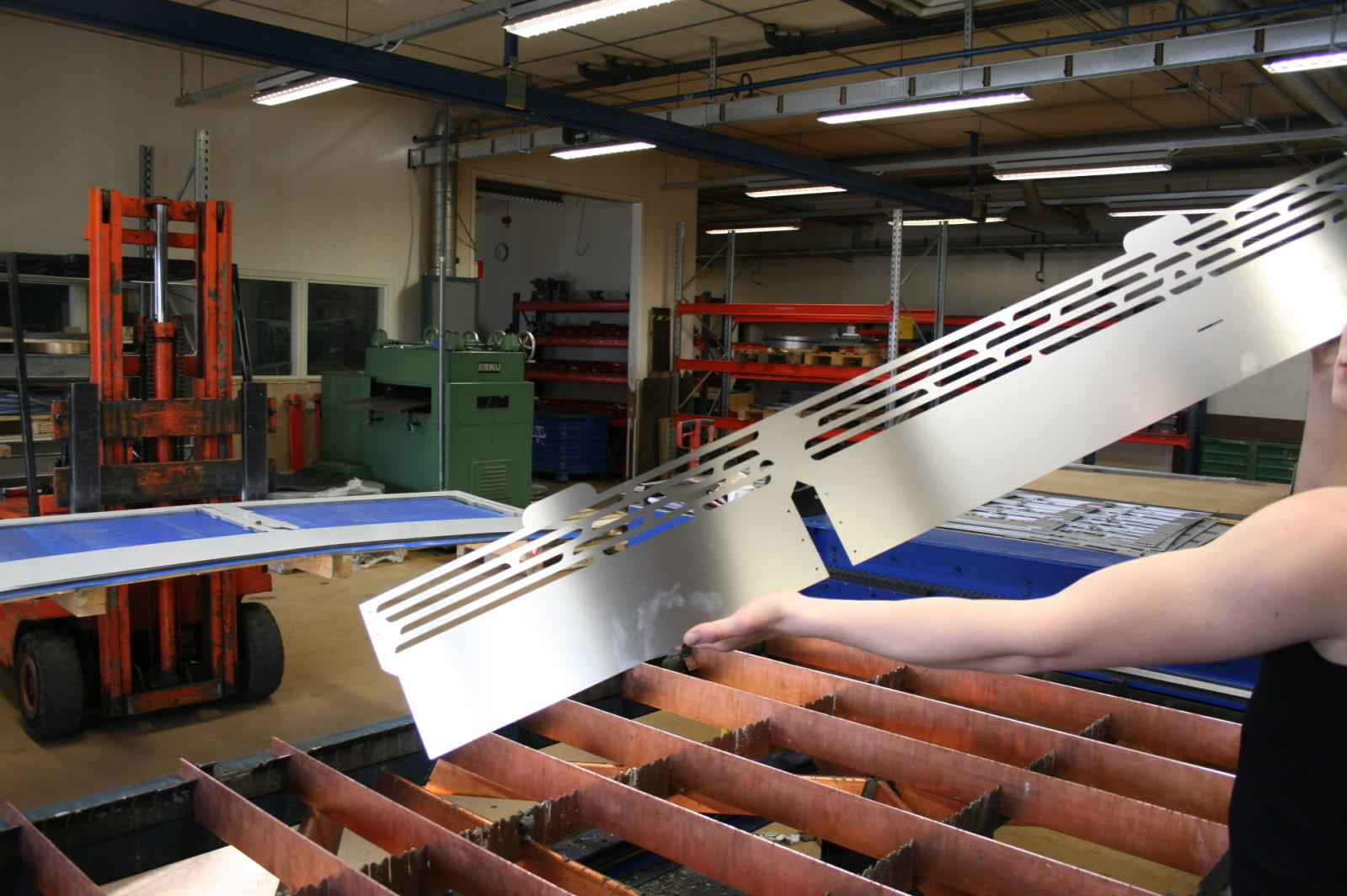

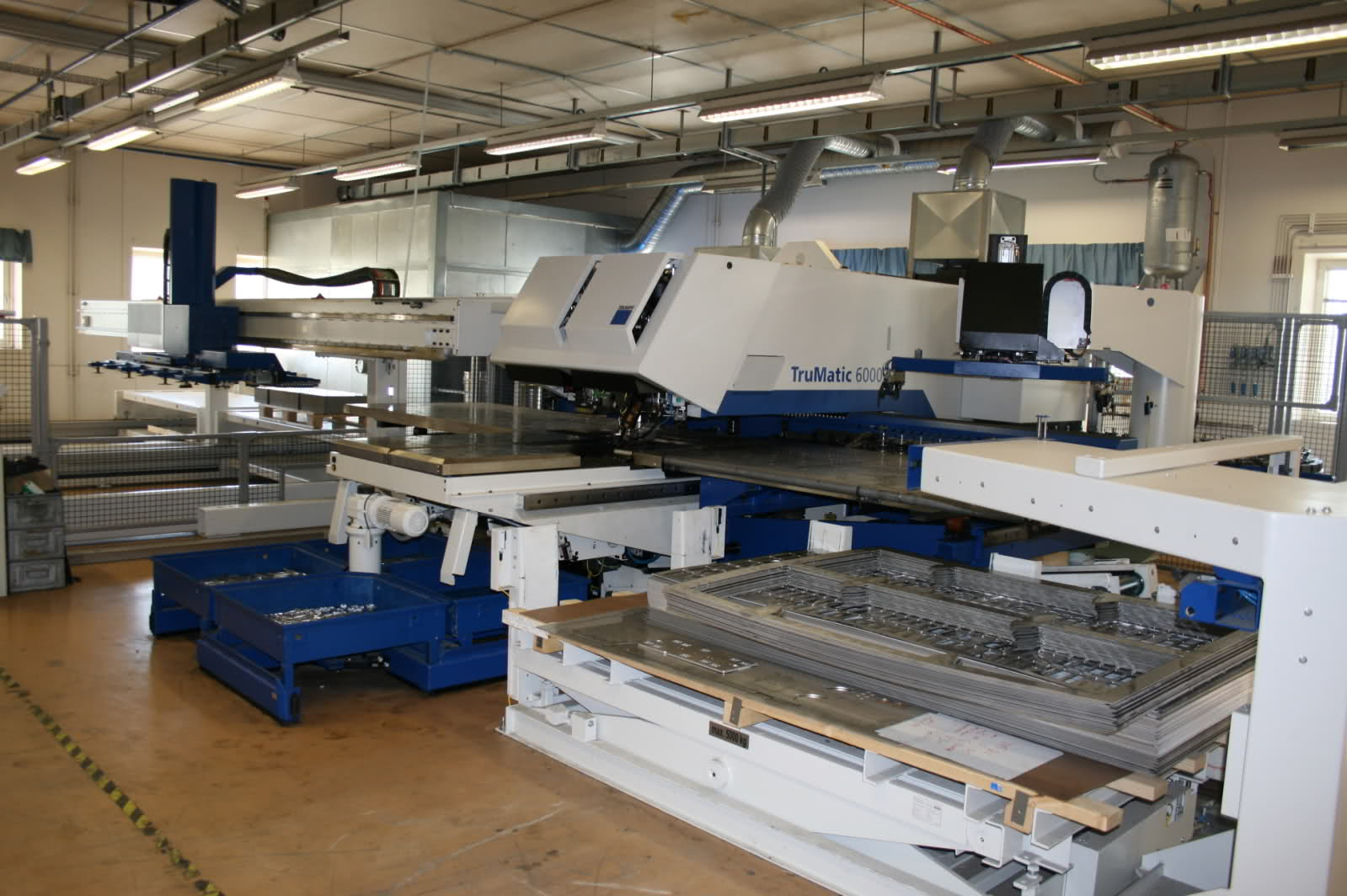

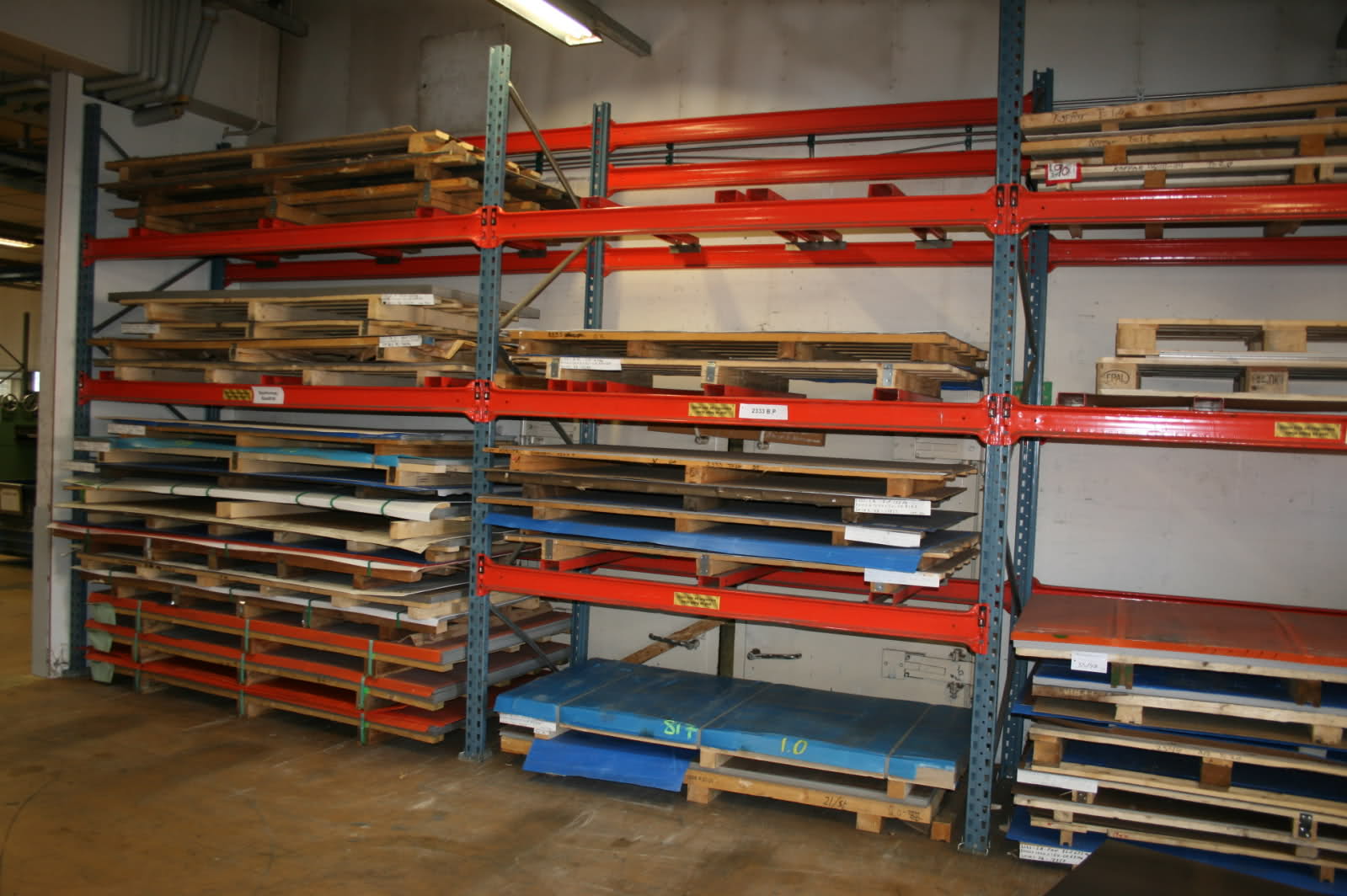

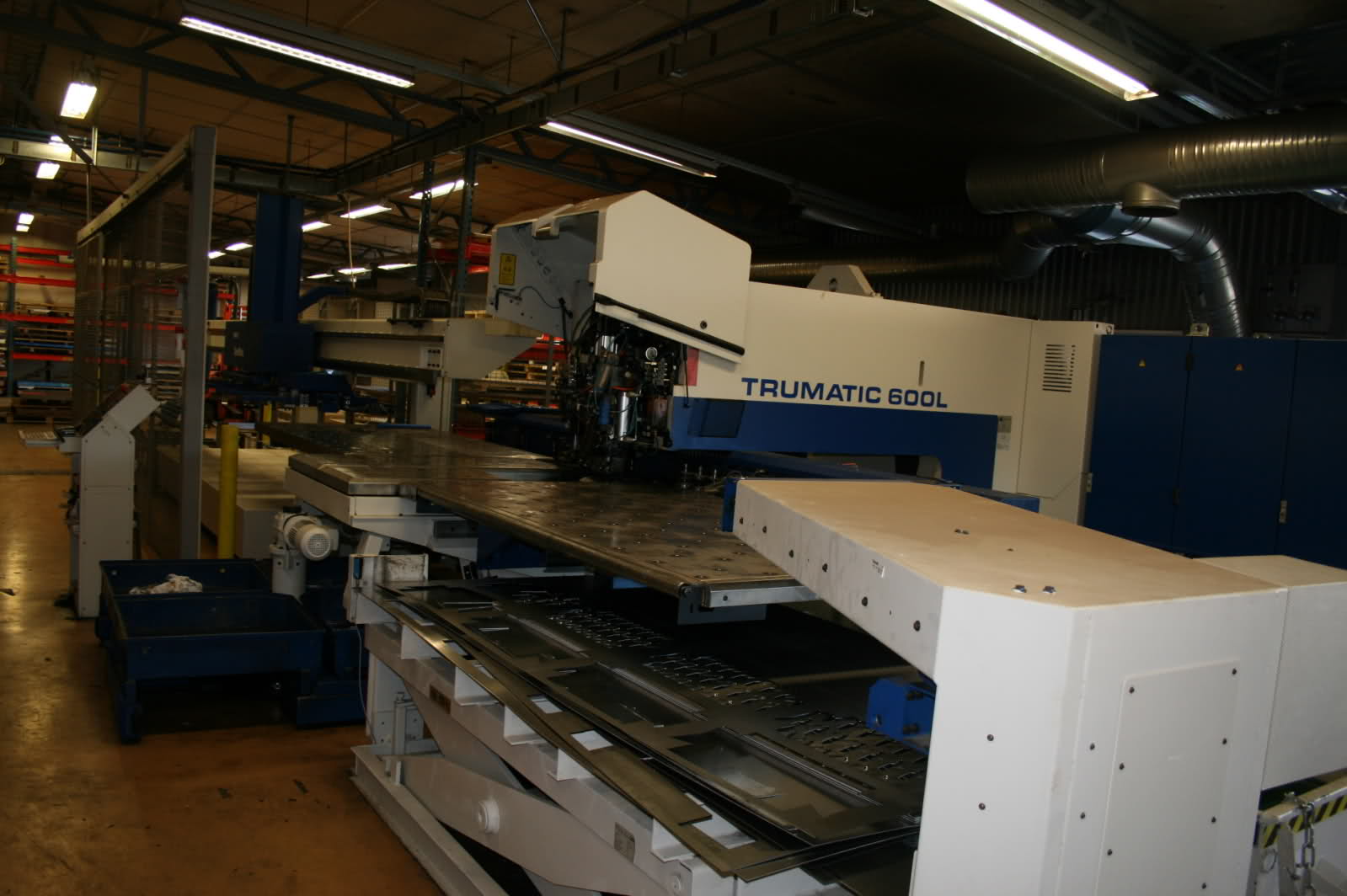

SoloNo1 Postat 1 maj 2009 Trådstartare Anmäl Dela Postat 1 maj 2009 (redigerat) Nu har man äntligen kommit hem efter en dags jobb, man får vara ganska nöjd tycker jag. Vi har gjort 7st färdiga ramar, 2st har fått sig en piff med isolering för ögat skull, ska kolla tyg imorgon som kan tänkas passa. Tog en hel del kort idag som jag tänkte dela med mig av till er, visar lite av varje, först tänkte jag visa ett fåtal maskiner som vi använder och sedan lite blandat på dagen. Kommentarer på bilderna senare ikväll, måste umgås lite med familjen nu! Kommentera gärna själva vad ni tycker 🙂 Det här en liten del av vårat plåt lager, mestadels rostfritt. Den här maskinen kör jag, det är en kombinerad stans och laser (3200w) Grym maskin! Det här är liknande den ovan, dock har den 12år på nacken (1800w) Stabil maskin! Detta är enbart en laser maskin på 2400w, kanon bra för fixtur jobb! Robotsvets: Fixtur styrd. Grym bockmaskin, roboten sköter allt med lastning och bockning för operatören. "Grym" Liknande ovan, lite beta stadie när den köptes in. "halv grym" Bild på bäddlasern när den skär ut hörnen. precision 0.10mm enligt spec, men klara .05 utan problem! Samma som ovan. Detaljen är utkörd och en leende finns på läpparna! dags för en cigg och kaffe! När jag insåg att isoleringen ifrån Bauhaus inte nådde mina önskemål sneglade jag lite på taket, vafan... det är ju precis såna jag vill ha. Någon som vet vart jag kan köpa såna? Det här stötte vi på av en slump i verkstaden, vafan detta är ju skumplast, borde väl vara ganska bra att klä isoleringen med? Kanske något liknande så här? och sedan tyg på! Jag älskar verkligen solidworks, snacka om precision. hålena är utskurna i lasern, även hålen i L listerna, 0.10mm större är hålen på listerna som passade som en smäck! Faktiskt blev jag riktigt impad själv när jag inte stötte på ett problem på ca 252 popnitar. ......... Där ser ni listerna jag snackade om, dom är alltså inte borrade efterhand. Resultatet blev faktiskt väldigt bra! Här testade vi att hänga upp med upphängningen som är i 3mm rostfritt. Här är en bild tagen bakom absorbenten som visar upphängningen. Dags att frakta bort dessa till studion för vidare behandling! Redigerat 1 maj 2009 av SoloNo1 Link to comment Dela på andra sajter More sharing options...
Alexho Postat 1 maj 2009 Anmäl Dela Postat 1 maj 2009 Otroligt snyggt! Jag blir riktigt avis! Vad skulle det kosta för en vanlig, dödlig, att köpa ett par? Mvh Alex Link to comment Dela på andra sajter More sharing options...
SoloNo1 Postat 1 maj 2009 Trådstartare Anmäl Dela Postat 1 maj 2009 Otroligt snyggt!Jag blir riktigt avis! Vad skulle det kosta för en vanlig, dödlig, att köpa ett par? Mvh Alex Tack mannen, skönt att höra efter en lång arbetsdag!, ska bli kul att få se slutresultatet av dessa när tyget åker på! Svårt att svara på vad det skulle kosta, skulle nog bero lite på hur många som skulle vara intresserade faktiskt. Mvh Tommie! Link to comment Dela på andra sajter More sharing options...

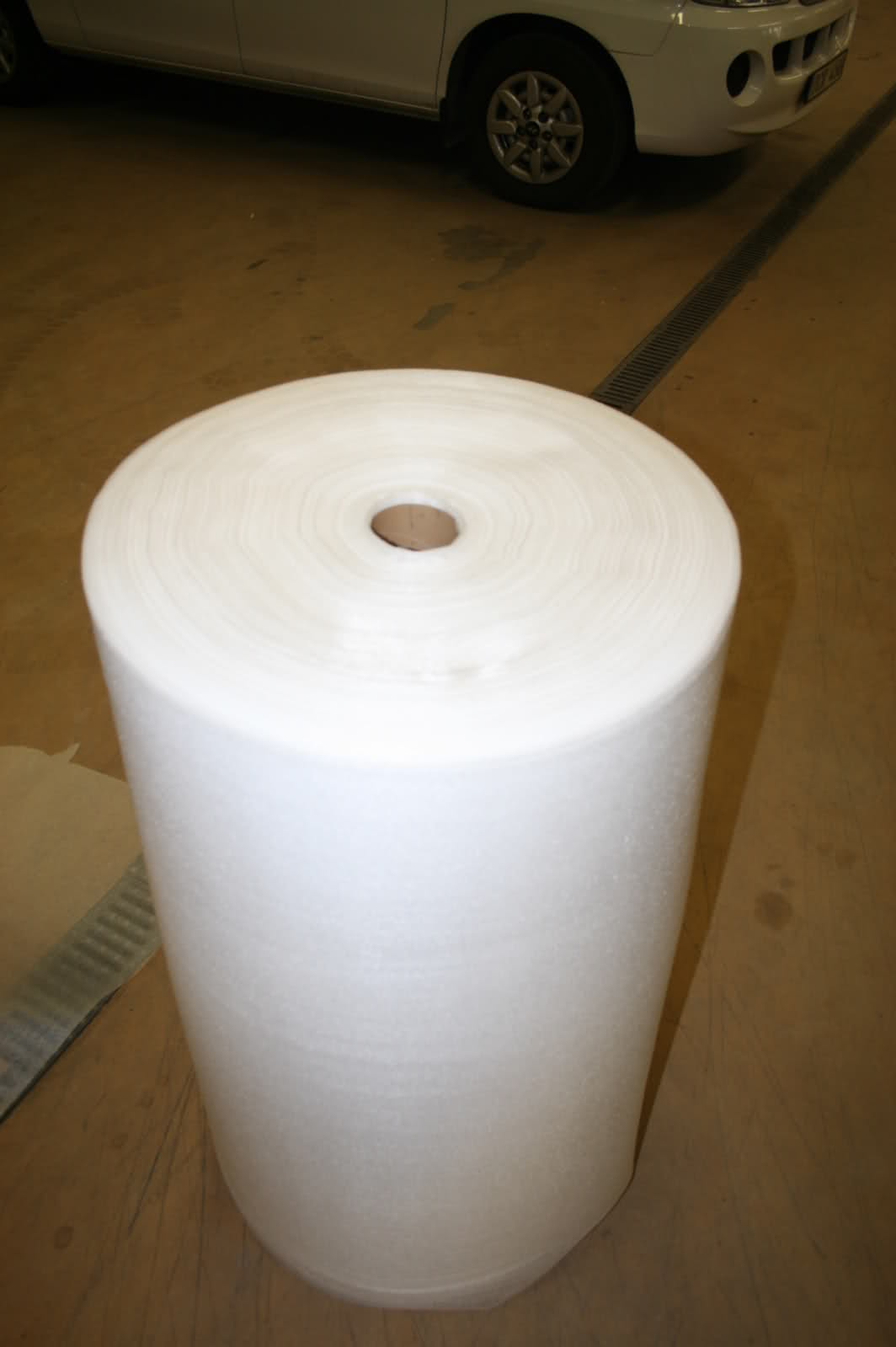

adrumdrum Postat 1 maj 2009 Anmäl Dela Postat 1 maj 2009 den där isoleringen behöver ni ju inte klä med annat än tyg för uteendet, det är ingen riska att det dammar eller kliar. och rullen med plast gör nog mer skada än nytta. Link to comment Dela på andra sajter More sharing options...
Dogbuerner Postat 1 maj 2009 Anmäl Dela Postat 1 maj 2009 Jobbar själv på en fabrik med en hel hög av olika cncmaskiner. Pga fixturer och att de flesta maskinerna är konstruerade för andra ändamål kan jag inte använda dem till hemarbeten på ett sånt sätt som en kunde önska. Vet iaf att folk byggt flugfiskerullar och liknande men men... Riktigt snyggt jobbat. Detta solidworks. Har du tillgång till det hemma också eller är det bara på jobbet du kan sitta och rita? Link to comment Dela på andra sajter More sharing options...

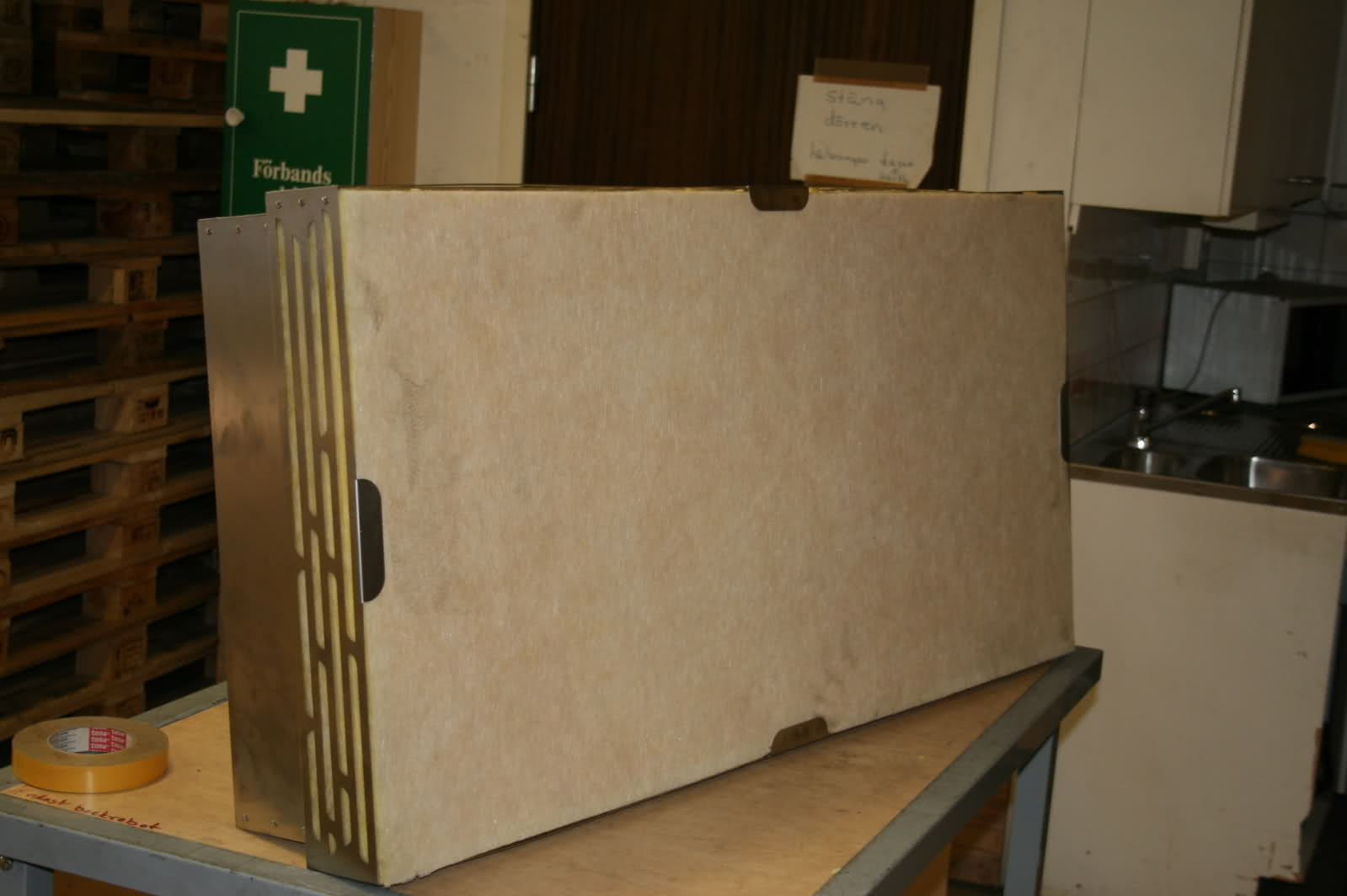

SoloNo1 Postat 2 maj 2009 Trådstartare Anmäl Dela Postat 2 maj 2009 den där isoleringen behöver ni ju inte klä med annat än tyg för uteendet, det är ingen riska att det dammar eller kliar. och rullen med plast gör nog mer skada än nytta. Kan tänka mig det, dom är ju väldigt kompakta, vet du vart man kan köpa såna här plattor? dom är 45mm tjocka. Jobbar själv på en fabrik med en hel hög av olika cncmaskiner. Pga fixturer och att de flesta maskinerna är konstruerade för andra ändamål kan jag inte använda dem till hemarbeten på ett sånt sätt som en kunde önska. Vet iaf att folk byggt flugfiskerullar och liknande men men... Riktigt snyggt jobbat. Detta solidworks. Har du tillgång till det hemma också eller är det bara på jobbet du kan sitta och rita? Ajaj, det är tråkigt när maskinerna är anpassade för fixturer, blir väldigt svårt och jobbigt att göra något själv då faktiskt. Får ni hålla på med hemma arbeten och dyl? Solidworks har jag på jobbet med en dongel, så jag tar bara med mig nyckeln hem och köra, vi har även flytande licenser på jobbet, dock så är det svårt att ta med sig hem, finns ju alltid fjärranslutning annars 😄. //Tommie Link to comment Dela på andra sajter More sharing options...

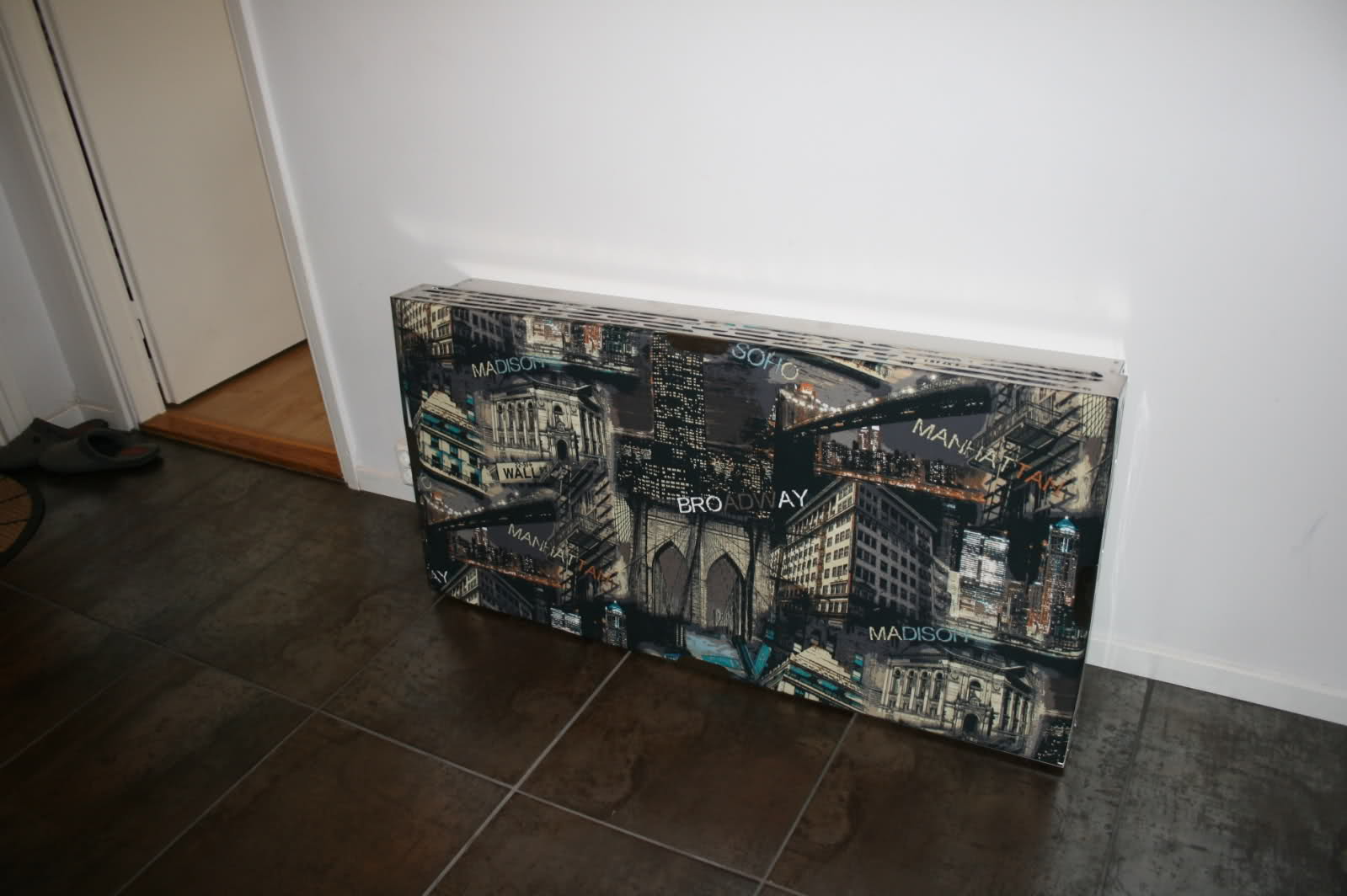

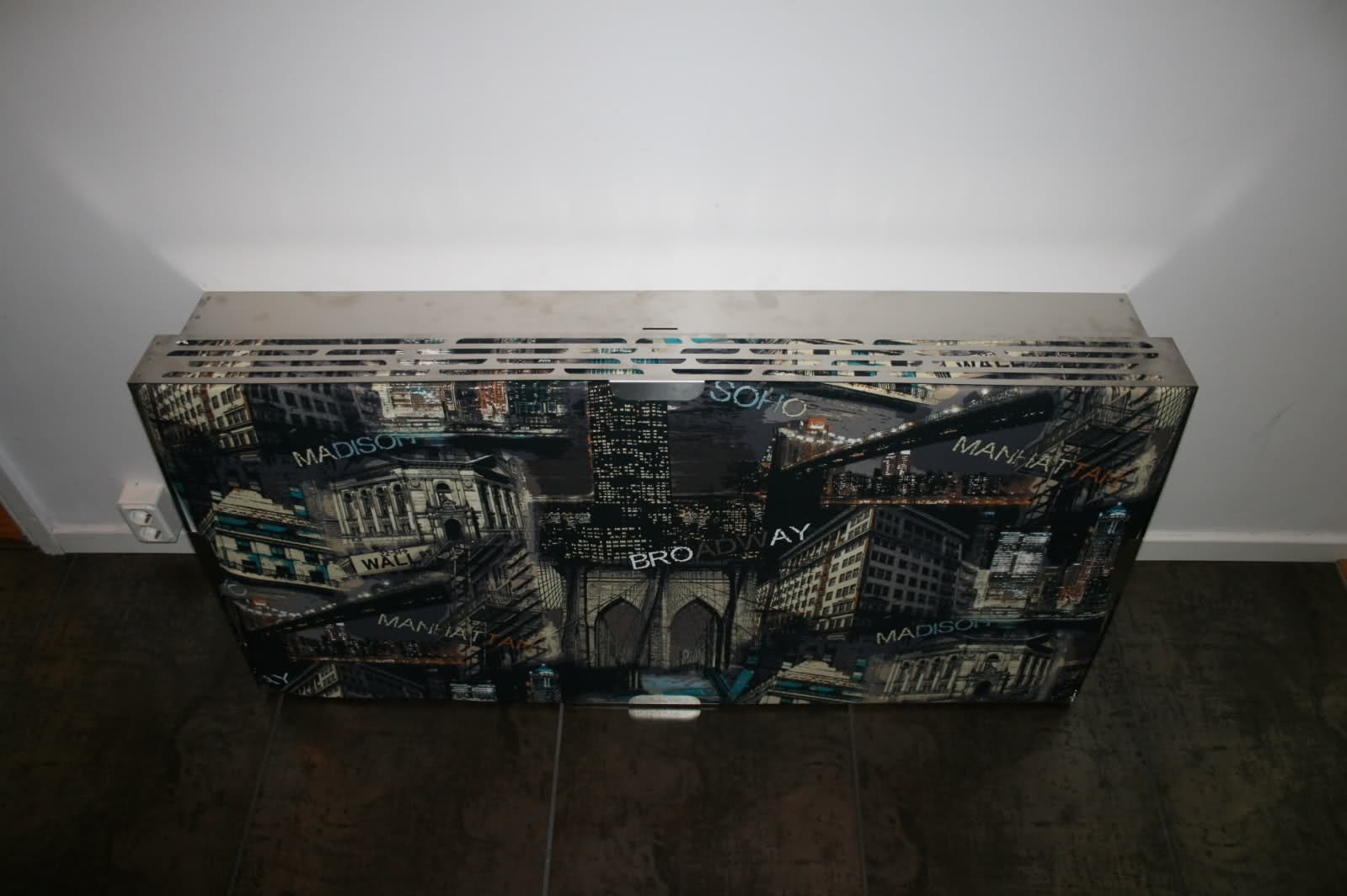

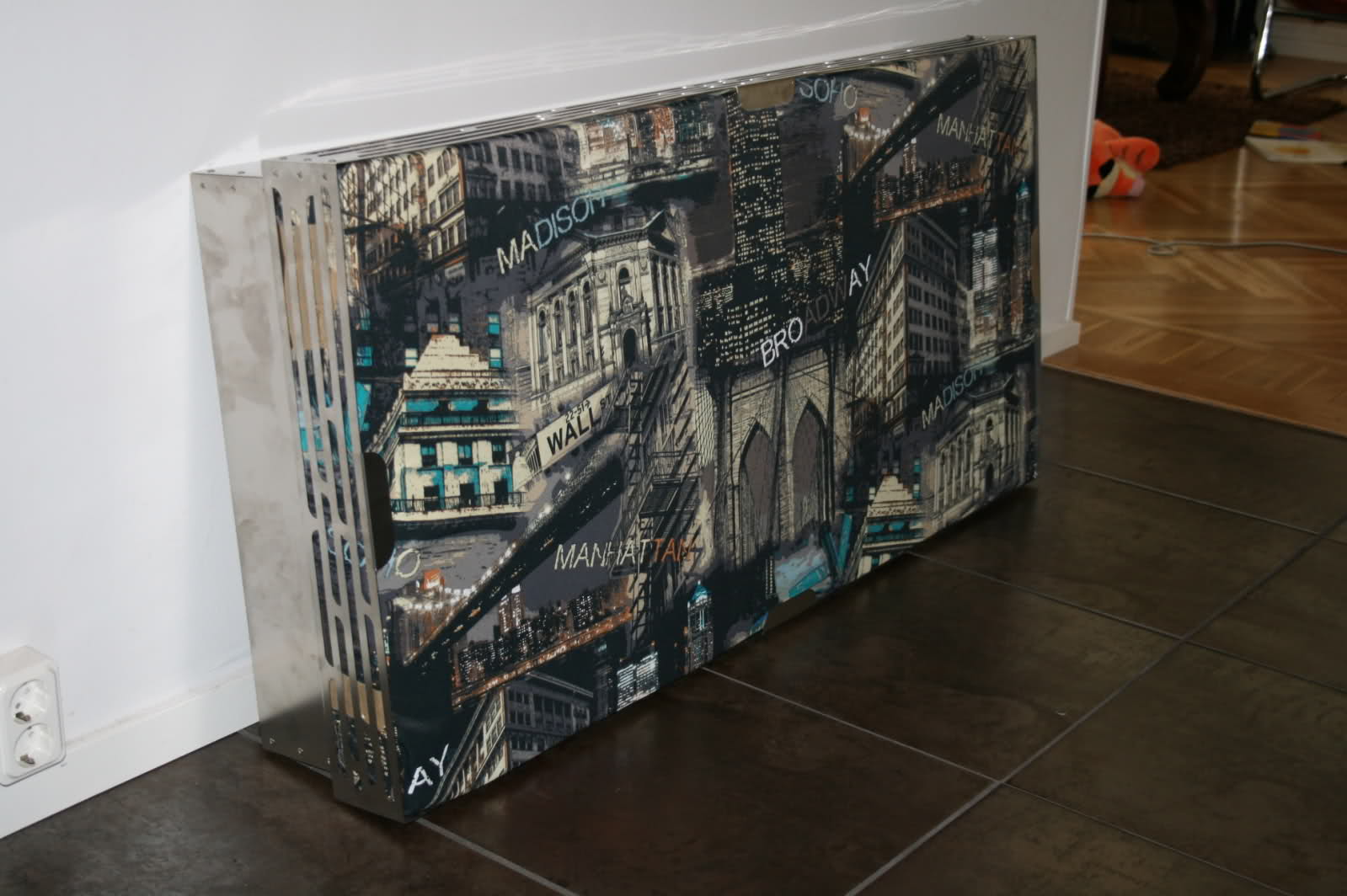

SoloNo1 Postat 2 maj 2009 Trådstartare Anmäl Dela Postat 2 maj 2009 Då har man varit och kollat lite tyg, visst att det är stilrent med enfärgat, men det är alltid skönt att kunna vila ögonen på något roligare ibland. Köpte 3st olika tyger, här är ett av dom, har bara satt dit det provisoriskt, tänkte testa mig på att spray limma fast tyget. Tyget är inte tätt, så det passar perfekt för detta ändamålet! Vad tycks? Link to comment Dela på andra sajter More sharing options...
Dogbuerner Postat 3 maj 2009 Anmäl Dela Postat 3 maj 2009 Jo visst får vi hålla på med hemmajobb. Har dock bara tillgång till enklare maskiner då, men det funkar det med. Hehe, du verkar ha det bra ställt måste jag säga. Dessa donglar... *skakar på huvudet* Link to comment Dela på andra sajter More sharing options...
cborg Postat 3 maj 2009 Anmäl Dela Postat 3 maj 2009 Nu får du skärpa dig! Det där är ju skitsnyggt!!! 😊 I princip ett måste för var och en med ett hemmabiorum. Finns kanske lite marknad för det tillochmed. Som sagt. Riktigt snyggt. Link to comment Dela på andra sajter More sharing options...
Alexho Postat 3 maj 2009 Anmäl Dela Postat 3 maj 2009 Jesus, det blev otroligt snyggt hörru! Vart köpte du tyget? Mvh Alex Link to comment Dela på andra sajter More sharing options...
SoloNo1 Postat 4 maj 2009 Trådstartare Anmäl Dela Postat 4 maj 2009 Nu får du skärpa dig! Det där är ju skitsnyggt!!! 😄 I princip ett måste för var och en med ett hemmabiorum. Finns kanske lite marknad för det tillochmed. Som sagt. Riktigt snyggt. Tackar mannen, blev faktiskt riktigt nöjd för en gång skull, skulle dock i efterhand valt lite tjockare material, 1.5mm istället för 1.0 på ramen, man får ej glömma att plåt är levande, men man lär sig till nästa gång! Jesus, det blev otroligt snyggt hörru! Vart köpte du tyget? Mvh Alex Tackar! Tyget köpte jag på Textilcentrum i Sundbyberg, dom har riktigt stort utval av tyger där och är billiga. Link to comment Dela på andra sajter More sharing options...

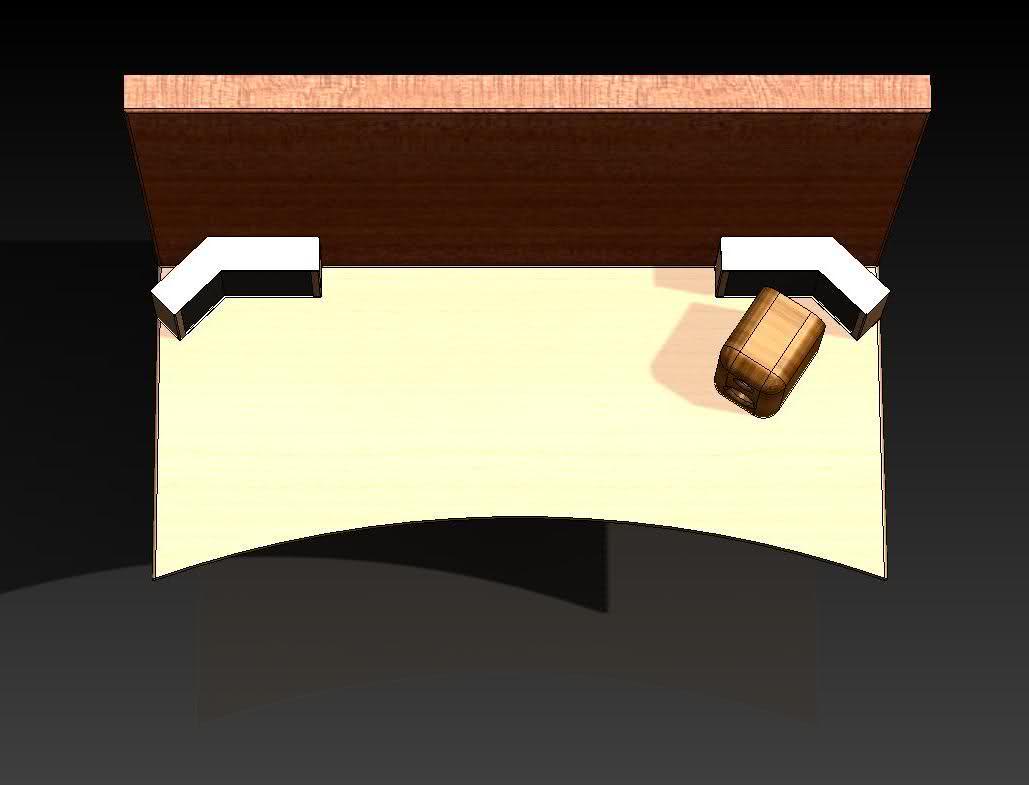

SoloNo1 Postat 5 maj 2009 Trådstartare Anmäl Dela Postat 5 maj 2009 Hej igen! Har tänkt lite på hur man ska kunna göra en Högtalar absorbent, kommer det funka tro? Claes, du får gärna komma med förslag om du har några på hur man skulle kunna bygga en sån här på ett bra sätt om det finns 🥰 Link to comment Dela på andra sajter More sharing options...
Gilbert Postat 5 maj 2009 Anmäl Dela Postat 5 maj 2009 Vad är tanken med dem? En högtalare spelar nästan bara bas bakåt så om man ska dämpa något bakom så är det i så fall bas. Link to comment Dela på andra sajter More sharing options...
SoloNo1 Postat 6 maj 2009 Trådstartare Anmäl Dela Postat 6 maj 2009 Tanken är precis det där med basen, läste det Claes skrivit om att trycka monitorerna in i isoleringen, då fick jag tanken att man kunde göra egna väggar där man trycker in den istället. Link to comment Dela på andra sajter More sharing options...
Gilbert Postat 6 maj 2009 Anmäl Dela Postat 6 maj 2009 Men nu kommer ju högtalaren längre bort från väggen... Link to comment Dela på andra sajter More sharing options...
SoloNo1 Postat 12 maj 2009 Trådstartare Anmäl Dela Postat 12 maj 2009 Idag fick jag svar ifrån min gamla chef, och jag kommer att få köpa isolering med den svarta nylonmattan av dom direkt för inköpspris 😆 ________________________________________________________________________________ _____________________ Han skrev så här. 50 mm tjock och densiteten är 100 kg/m3, det är lite tyngre isolering avsedd för att ta lågfrekvent ljud. Du får gärna köpa av oss direkt, måttet är 1200x795, vi ger 136:- (exkl. moms) per kvadratmeter och det får du köpa för också. ________________________________________________________________________________ _____________________ Det är väl inte så mycket att diskutera egentligen? är det någon ifrån stockholms trakten som är intresserad av att köpa några såna här plattor innan jag beställer så säg till mig! Skulle vara schysst att få en spec på hur mycket denna dämpar, någon? //Tommie Link to comment Dela på andra sajter More sharing options...
Nickmupr Postat 25 maj 2009 Anmäl Dela Postat 25 maj 2009 Idag fick jag svar ifrån min gamla chef, och jag kommer att få köpa isolering med den svarta nylonmattan av dom direkt för inköpspris🙂________________________________________________________________________________ _____________________ Han skrev så här. 50 mm tjock och densiteten är 100 kg/m3, det är lite tyngre isolering avsedd för att ta lågfrekvent ljud. Du får gärna köpa av oss direkt, måttet är 1200x795, vi ger 136:- (exkl. moms) per kvadratmeter och det får du köpa för också. ________________________________________________________________________________ _____________________ Det är väl inte så mycket att diskutera egentligen? är det någon ifrån stockholms trakten som är intresserad av att köpa några såna här plattor innan jag beställer så säg till mig! Skulle vara schysst att få en spec på hur mycket denna dämpar, någon? //Tommie Är det försent nu? Link to comment Dela på andra sajter More sharing options...
SoloNo1 Postat 25 maj 2009 Trådstartare Anmäl Dela Postat 25 maj 2009 Har ej beställt dom ännu, så det är ej försent! Hur mycket skulle du vilja ha? Link to comment Dela på andra sajter More sharing options...
Qbaze Postat 26 maj 2009 Anmäl Dela Postat 26 maj 2009 Wow! I'm impressed! Jäkligt snygga absorbenter. ...snyggt tyg som sagt ....man kanske får ta en sväng till Sundbyberg.... /Andreas Link to comment Dela på andra sajter More sharing options...
