Hemstudio i litet källarutrymme / Snart dags för en första mätning.

[krillepille]

Jag vill också komma upp till vetegranstatus. Roligast sen alf. Tv serien.

[belsebub]

Är det tänkt att luftspalten ska vara licka tjock som isoleringen bakom spaltpanelen?

[wellness music]

Är det tänkt att luftspalten ska vara licka tjock som isoleringen bakom spaltpanelen?

Du kan göra två varianter här. Antingen så gör du en spaltpanel med isolering och luftspalt emellan och då får du en bredbandig friktionsabsorbent som kommer att reflektera tillbaka delar av det övre registret beroende på hur breda spalter du gör. Här är det inte så noga med att räkna ut spaltbredd utan det handlar mer om önskad intäckningsarea.

Den andra varianten är att du gör en bredbandig helmholtzresonator. Denna måste göras lufttät runt om för att fungera som tänkt. Då räknar du fram (genom kalkylatorer som tex. finns på nätet) spaltstorlek, spaltdjup och lådvolym som tillsammans bestämmer vilken frekvens du vill absorbera. Med isoleringens tjocklek bestämmer du sedan Q-värdet. Ju smalare spalt desto längre ned i frekvens dämpar du. I ditt fall så är det ju önskvärt med en så bredbandig dämpning som möjligt. Ett trick att öka djupet på spalten utan att gå upp i virkesdimension är att limma på läppar på sidorna så att spalten blir djupare.

Hälsningar / Björn

Redigerat 22 februari 2012 av wellness music

[belsebub]

Du kan göra två varianter här. Antingen så gör du en spaltpanel med isolering och luftspalt emellan och då får du en bredbandig friktionsabsorbent som kommer att reflektera tillbaka delar av det övre registret beroende på hur breda spalter du gör. Här är det inte så noga med att räkna ut spaltbredd utan det handlar mer om önskad intäckningsarea.

Den andra varianten är att du gör en bredbandig helmholtzresonator. Denna måste göras lufttät runt om för att fungera som tänkt. Då räknar du fram (genom kalkylatorer som tex. finns på nätet) spaltstorlek, spaltdjup och lådvolym som tillsammans bestämmer vilken frekvens du vill absorbera. Med isoleringens tjocklek bestämmer du sedan Q-värdet. Ju smalare spalt desto längre ned i frekvens dämpar du. I ditt fall så är det ju önskvärt med en så bredbandig dämpning som möjligt. Ett trick att öka djupet på spalten utan att gå upp i virkesdimension är att limma på läppar på sidorna så att spalten blir djupare.

Hälsningar / Björn

Jag tänkte återanvända plankorna som redan satt där, fast klyva dom först till 40, 50 och 60mm breda, Det beror ju på vilken bredd dom har från början och vad som ger minst spill, dom är ca 27mm tjocka.

Jag funderar på att göra spaltpanelerna lutandes så att den är olika djup på vardera sida, och varierande mellanrum på plankorna. På så vis borde det ju ta över ett ganska brett register, om jag förstått det hela rätt.

/Markus

[wellness music]

Om jag förstår dig rätt så kommer du inte bygga en helmoltz. Du behöver inte vinkla panelen. Om du har 195 mm golvbjälkar kan du absorbera med 70 mm + 70 luftspalt.

[adrumdrum]

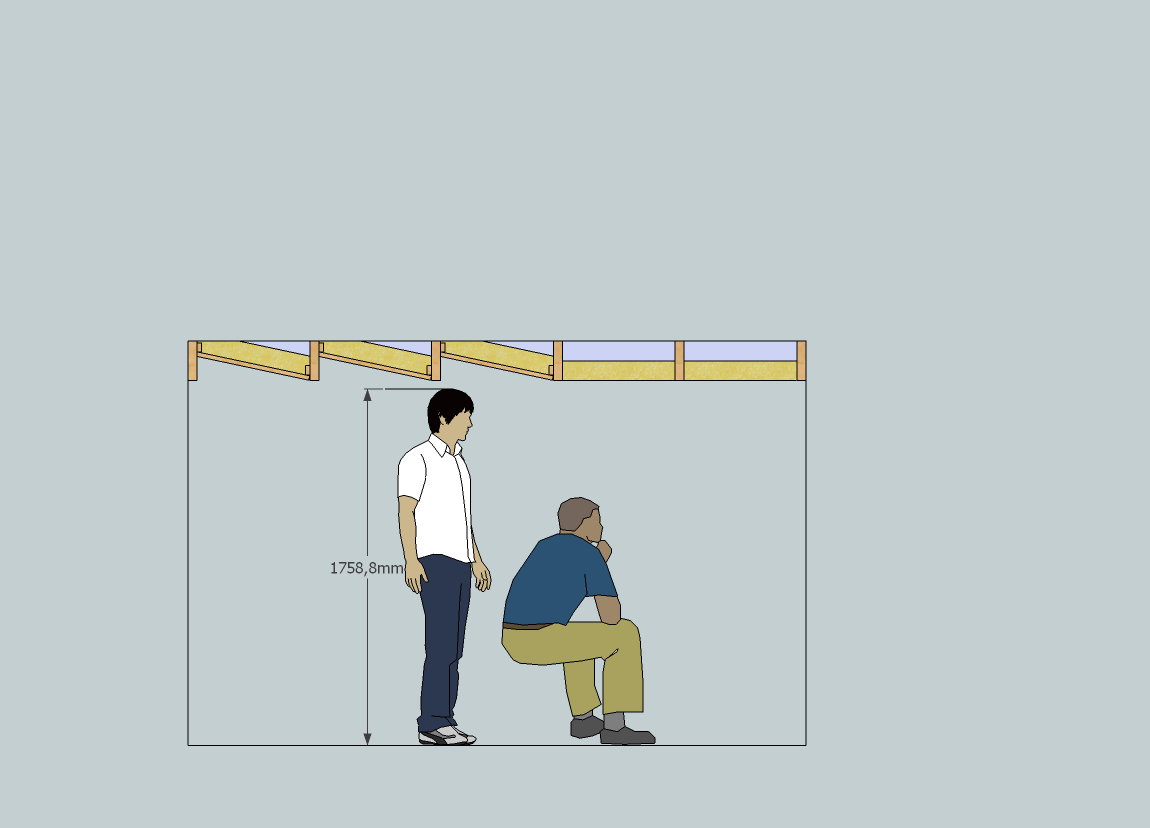

skulle kunna bygga så här:

vinklad 12 grader från 200djup, vilket gör panelen mer bredbanding. men gör åxå att det inte kan bli flutter eko mellan panelen och taket.

med följande panel bredd. 22mm tjock panel.

absorberar(som tät helmholtz) bra mellan 150-800hz men har effect(räknat lägst absobtion coefficient 0,50) mellan 100-1khz.

räknat med 70mm glasull absorbent (bakom paneleln som på första bilden).

[wellness music]

Smart lösning!

[krillepille]

Nu börjar det komma in lite förslag. Hur är det, finns det någon fysisk (praktisk) möjlighet att bygga något som effektivt inom stående våg regionen (teoretiskt 40 - 95Hz)? På de två decimetrarna i taket alltså. Det borde vara svårt va? Bredbandsabsorbtion under 100 Hz, är det möjligt ni som vet?

[belsebub]

skulle kunna bygga så här:

vinklad 12 grader från 200djup, vilket gör panelen mer bredbanding. men gör åxå att det inte kan bli flutter eko mellan panelen och taket.

med följande panel bredd. 22mm tjock panel.

Ser ut att vara en bra lösning, du verkar kunna det här 🙂

med följande panel bredd. 22mm tjock panel.

Där blev jag lite ställd, bredd eller djup?

absorberar(som tät helmholtz) bra mellan 150-800hz men har effect(räknat lägst absobtion coefficient 0,50) mellan 100-1khz.

räknat med 70mm glasull absorbent (bakom paneleln som på första bilden).

Hur ska jag tolka bild 2?

[adrumdrum]

tjock, som tjocklek på virke. exempelvis en standard 22x95mm bräda, 22 tjock och 95 bred.

bild 2: missade att skiva vad som är vad, dom breda måtten är panel(slat) och 12, 8 ,4mm är glipor(slot). gliporna går i rummets längdrikting. man repeterer "panel mönstret" tills man täckt hela ytan(från vägg till vägg) och då brukar man få avsluta med en udda panelbredd men det spelar ingen roll.

[belsebub]

tjock, som tjocklek på virke. exempelvis en standard 22x95mm bräda, 22 tjock och 95 bred.

bild 2: missade att skiva vad som är vad, dom breda måtten är panel(slat) och 12, 8 ,4mm är glipor(slot). gliporna går i rummets längdrikting. man repeterer "panel mönstret" tills man täckt hela ytan(från vägg till vägg) och då brukar man få avsluta med en udda panelbredd men det spelar ingen roll.

Nu förstår jag precis 🙂

Det innebär att jag kommer behöva hyvla ner tjockleken på plankorna då dom är ca 27mm, blir till att låna en rikt och plan hyvel. Sen blir det ju en hel del spill när dom klyvs med dom måtten, men virke är billigt.

Tack för hjälpen, jag tror att jag kör efter den modellen.

[adrumdrum]

igenteligen behöver du inte hyvla ner dom, jag brukar räkna på exempelvis 22mm efter som det är standard på skivor och virke, just för att slippa hyvla om man ska köpa virke.

det kommer absorbera bättre lite lägre med tjockare panel, vilket bara är bättre.

det går åxå att anpassa bredden på panelen så det inte blir så mycket spill, var har du för bredd på virke?

[belsebub]

Dåligt med tillgång till internet just nu, är på miniturne just nu.

Bredden på virket är lite olika, men mycket av det är ca 15-20cm, får mäta när jag kommer hem.

[belsebub]

Det har gått långsamt en stund, men det gör ingenting. (hälsan är viktigast)

Jag har nästan rivigt klart och har skyfflat massor av spån 🙂

Jag har ju även handlat lite.

Monitorer B1031A fick jag hem 1Mars

För bara någon minut sedan beställde jag

Monitorstativ

Mätmikrofon

Offtopic:

Jag spelar med bandet JA! live i p4 Västerbotten imorgon, vi går på någon gång efter 07.30.

Cajon är mitt instrument i det bandet.

[BobbyBenjaminz]

Bra tråd.. Hoppas det går bra med hälsan och projektet.

Har själv beställt 3 st B1031A-monitorer till min studio. Har du lyssnat på dem ännu och kan komma med någon kommentar? Själv hade jag tänkt använda dem för de högre frekvenserna (kan man säga så? alltså, som diskanter). 🙂

[belsebub]

Bra tråd.. Hoppas det går bra med hälsan och projektet.

Har själv beställt 3 st B1031A-monitorer till min studio. Har du lyssnat på dem ännu och kan komma med någon kommentar? Själv hade jag tänkt använda dem för de högre frekvenserna (kan man säga så? alltså, som diskanter). 🙂

Tack 🙂

Jag gillar ljudet i dom, det känns som dom täcker ett bra register.

Jag har iof bara lyssnat på dom i sovrummet.

Projektet har stått lite stilla då jag förutom hälsan bl.a fortfarande väntar på bestälningen från Thomann, i Tyskland gick allt väldigt fort men sedan paketet kom till Sverige så drog posten åt handbromsen.
