Quad 303s

[peterpersson66]

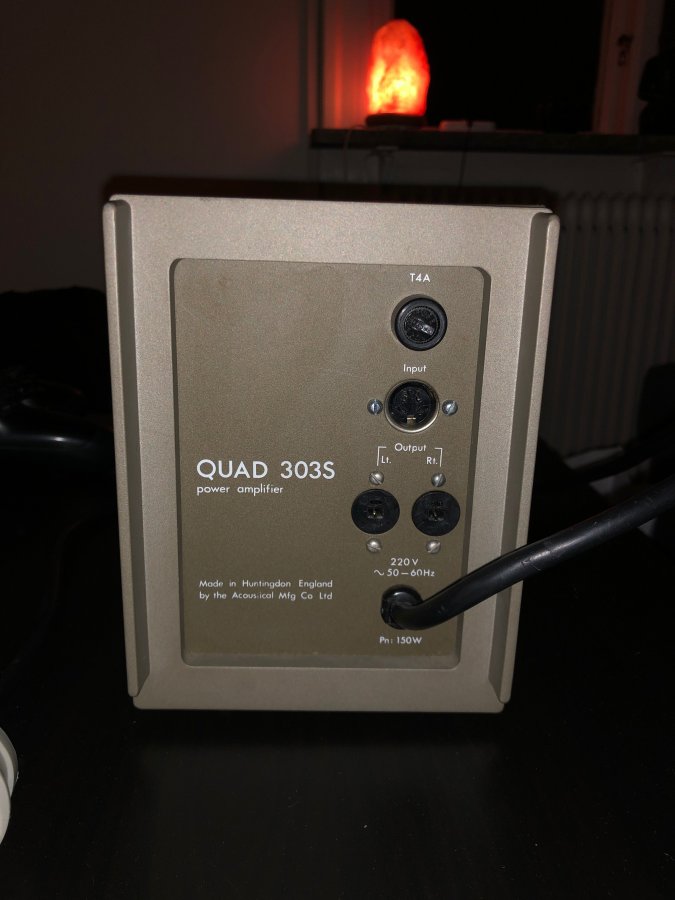

Hej köpte vad jag trodde va en Quad 303 men som visade sig vara ”303s”. Hade därför köpt bananpluggar men dessa uttag är helt annorlunda. Hur kopplar jag högtalarsladdar till detta slutsteg och sedan till högtalaren? Vad för adapter krävs?

[bassace]

Det är DIN högtalarkontakter, finns att köpa ganska allmänt.
Exempel:
https://www.clasohlson.com/se/DIN-kontakt/p/22-1644

[peterpersson66]

Tack! Och input uttaget är vadå? XLR kontakt eller också DIN?

För i så fall i praktiken så fäster jag 1 DIN kontakt per högtalarsladd sen direkt in i högtalaren.

Sen en DIN kontakt in i input vidare till ljudkortet?



Tanken är alltså att sammankoppla Yamaha Ns10 med Quad 303s till ett Motu Audio Express ljudkort.

[oioioi]

Input ser ut att vara en annan gammeldags DIN-kontakt, fast för signal. dvs. inte högtalarvarianten.

Du bör alltså skaffa något i stil med

https://www.kjell.com/se/produkter/ljud-bild/kablar-adaptrar/din/din-till-rca/din-kabel-5-pol-till-2x-rca-p39572

fast med teleplugg isf rca. (Så att den sidan passar in i ljudkortet.)

Om det är 3 eller 5 poler DIN-kontakt borde inte spela någon roll. (De två sista används för signal i andra riktningen, t.ex. då man ska spela in på kassettdäck.)



Edit: Notera gärna att den gamla DIN-kontakten även används som MIDI-kontakt. Visst ser input på Quad-en likadan ut som midi-kontakterna på baksidan av ljudkortet? (Svårt att se på fotot.)

Redigerat 28 februari 2020 av oioioi

[peterT]

Har antagligen precis likadant slutsteg, inköpt i början på 70-talet med ett Quad 33 förförstärkare. Ingången på mitt slutsteg är en special din-kontakt med 4 piggar  och dom sitter inte på samma ställe som 5-poliga.

Har fått rådet av en kunnig att vända uppochned på slutsteget, det är några elektrolytkondingar som kan torka.

En gång har jag lagat det under 80-talet, 33-an har aldrig varit trasigt.

[peterpersson66]

Okej, läste detta på ett annat forum:

Citera

Är det en gammal quad-stärkare så är det en jord, stå signal och en oanvänd enligt följande:

1= L
2= jord
3= R
4= oanvänd.

Skulle det i praktiken fungera med 3 piggar, annars. Har ni något tips på DIN kontakt med 4 piggar verkar inte kunna hitta det på vanliga butiker som Clas ohlson och kjell & company etc. Är inte så kunnig inom detta men verkar inte heller finnas sladdar med specifikt 4 DIN kontakt och exempelvis rca kabel på andra sidan. Tipsa annars på hur jag kan koppla samman det. Tack för alla svar!

[oioioi]

Kan du försöka ta en tydlig närbild på INPUT-kontakten?



[peterpersson66]

Har inte möjlighet just nu men försökte zooma in och öka ljuststyrka.

Är detta nog för att se?

[peterT]

Tror inte det går med en trepiggars, inte i mitt slutsteg iallafall. Dom sitter på andra ställen.

https://en.wikipedia.org/wiki/DIN_connector

Nr 2 har jag.

[peterpersson66]

10 minuter sedan, peterT said:

Tror inte det går med en trepiggars, inte i mitt slutsteg iallafall. Dom sitter på andra ställen.

https://en.wikipedia.org/wiki/DIN_connector

Nr 2 har jag.

Okej, ser ditt uttag snarlikt ut det som är på bilden? Är det ett likadant slutsteg som du använder dig utav? Vart fick du tag på din DIN kontakt och hur sammansatte du allt med sladdarna?

Redigerat 28 februari 2020 av peterpersson66
Komplettering

[oioioi]

4-pinnars - är det separat jord då för respektive kanal?



På tyska ebay finns allt:

https://www.ebay.de/itm/3-4-5-6-7-8-Pin-Male-Female-DIN-Plug-Socket-Solder-Terminals-Connector/401280193903?hash=item5d6e29d56f:m:mWuae9ej79HHYViYwW6_Hhg



[peterpersson66]

Högst oklart. Men om jag köper en DIN kontakt med 4 pins behöver jag löda fast högtalarsladden till kontakten och sedan hitta någon passande kontakt för andra sidan av sladden och göra om den proceduren igen? Hur har ni gjort för att koppla ihop Quad slutsteget med allting?

[oioioi]

Blanda inte ihop signal- och högtalarkabel, med olika sorters DIN-kontakter.

Den 4-poliga DIN-kontakten ska sitta i Quadens INPUT. I kabelns andra ände har du vanliga tele-pluggar sittandes i ljudkortets OUT.

Från Quadens output ska högtalarkablarna gå. Med högtalar-DIN i Quadens ände. (Samma som det länkades till i inlägg 2.) Vad du har för kontakt i dina Yamaha Ns10 vet jag inte.

Redigerat 28 februari 2020 av oioioi

[peterpersson66]

Precis 4 poliga DIN-kontakten ska vara i quadens Input. Sladden ifråga som ska in i "DIN" kontakten vilken rekommenderas? Jag får väll anpassa den sladden och sätta på egna kontakter i andra änden?

Om inte för mycket begärt en lista på dom saker som behövs för att koppla ihop Quad - ljudkort.

Kopplingen mellan quaden och högtalarna är löst iallafall

Redigerat 28 februari 2020 av peterpersson66
komplettering

[peterT]

1 timme sedan, peterpersson66 said:

Okej, ser ditt uttag snarlikt ut det som är på bilden? Är det ett likadant slutsteg som du använder dig utav? Vart fick du tag på din DIN kontakt och hur sammansatte du allt med sladdarna?

Vad jag kan se på bilden har vi exakt samma slutsteg. Det följde med en sladd som passade i 33:an och 303:an.

[peterpersson66]

3 minuter sedan, peterT said:

Vad jag kan se på bilden har vi exakt samma slutsteg. Det följde med en sladd som passade i 33:an och 303:an.

Ah... Synd man inte hade sån tur.

[peterT]

Jag köpte ju min ny i affär så kontakterna följde med.

Hur mycket betalade du? Tror jag betalade c:a 2 000:- och det är väl någonstans 20 000:- idag.

[peterpersson66]

3 minuter sedan, peterT said:

Jag köpte ju min ny i affär så kontakterna följde med.

Hur mycket betalade du? Tror jag betalade c:a 2 000:- och det är väl någonstans 20 000:- idag.

Köpte via blocket för 1200kr, fick ju dock inte med något mer än självaste "hårdvaran" (strömkabel också såklart)

Redigerat 28 februari 2020 av peterpersson66
korrigering

[peterpersson66]

https://www.ebay.com/itm/Cinch-Adapterkabel-fur-QUAD-33-34-44-und-303-405/332315775069?hash=item4d5f90505d:g:iJcAAOSwyjJZx30X

Skulle denna fungera?

[peterT]

Verkar som du gjort en bra affär.

https://www.ebay.com/itm/Quad-19756-20041-33-303-Preamplifier-Voltage-Converter-Included-From-Japan-F-S/184153201374?_trkparms=aid%3D555018%26algo%3DPL.SIM%26ao%3D2%26asc%3D225074%26meid%3Dfaceeb8d076147e1a9d93aa7a8141278%26pid%3D100623%26rk%3D1%26rkt%3D6%26sd%3D332315775069%26itm%3D184153201374%26pmt%3D1%26noa%3D0%26pg%3D2047675%26algv%3DSimplAMLv5PairwiseWeb&_trksid=p2047675.c100623.m-1

[oioioi]

47 minutes ago, peterpersson66 said:

https://www.ebay.com/itm/Cinch-Adapterkabel-fur-QUAD-33-34-44-und-303-405/332315775069?hash=item4d5f90505d:g:iJcAAOSwyjJZx30X

Skulle denna fungera?

Troligen. Ersätt bara rca-kontakterna med telepluggar.



[peterpersson66]

Just nu, oioioi said:

Troligen. Ersätt bara rca-kontakterna med telepluggar.



Okej! Stort tack för hjälpen, får testa.

[Gäst]

Det är väl bara gammaldags högtalare kontakter och in är en stereo variant. Så det borde vara två signaler en + och en - per kabel/sida. Tror jag har nån gammal sån kabel nånstans. Många gånger på den tiden körde man med enledare eller sprängtråd tror jag vi kallade den men lite proffsigare var det med en tvinnad koppar kabel.
