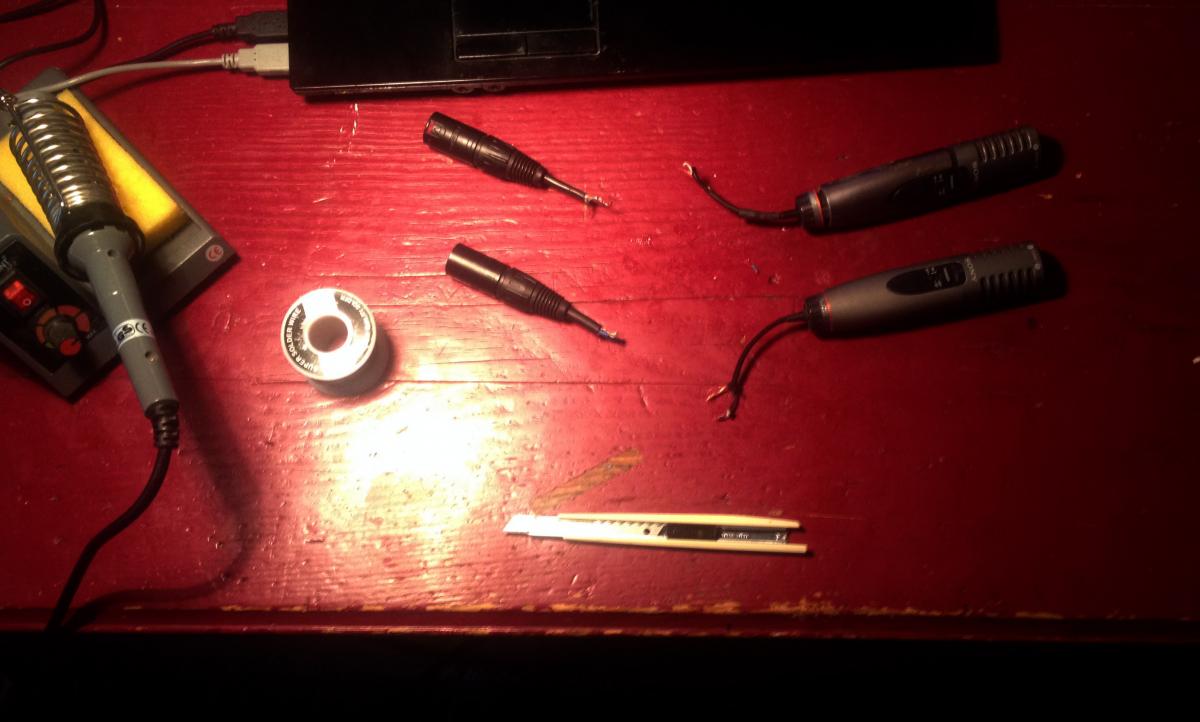

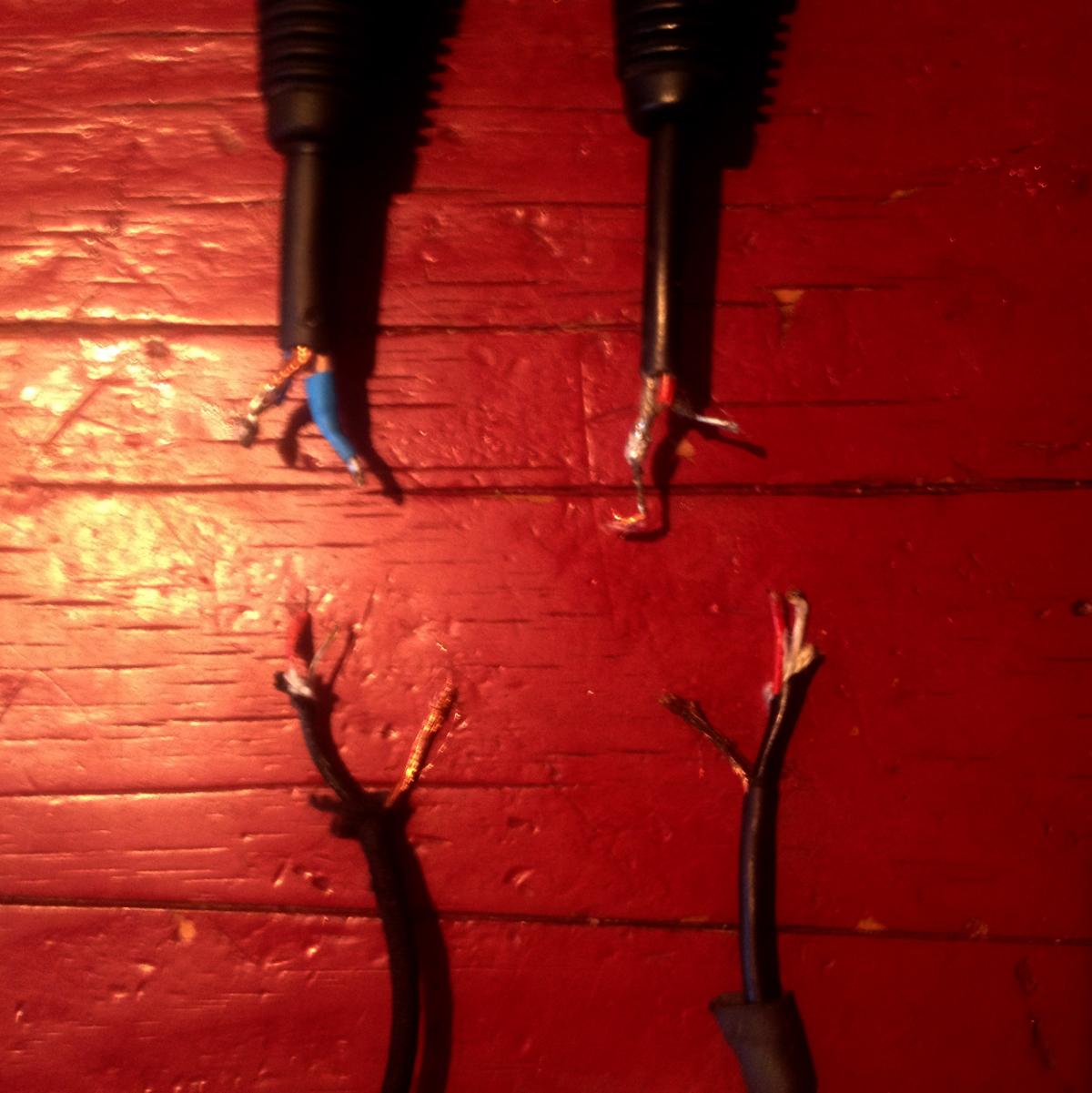

laxlaxlax Postat 20 februari 2014 Anmäl Dela Postat 20 februari 2014 (redigerat) Tjena! Har två gamla favoritmikrofoner som jag kört fast med att försöka laga. På bordet framför mig: ( SONY ECM-MS90, lödkolv och lite annat. ) Jag har prövat mig fram, googlat hur det ska se ut. Lödat mer, tagit upp lödningar. Blivit frustrerad.. Och lyckas inte. Är det någon som kan hjälpa mig att lista ut hur sladdarna ska sitta? XLR-kontakterna är uptill i bilden. Båda XLR är från en gammal lagning en vän gjorde på mikrofonerna, båda satt innan på samma mikrofon ( stereo ) Mikrofonerna (nedtill i bild ) har röd, vit och ofärgad kopparsladd. Så här det ut i servicemanualen för mikrofonen ( ursprungligen en 3,5-minitele stereo-sladd: ) Jag är helt lost. Jag vet inte hur XLR-kontakternas lödningar är gjorda, men de funkade innan. Och även fast mickarna är i stereo så använder jag det aldrig utan nöjer mig hellre med en kontakt ut från båda om det är möjligt. Är det någon som kan hjälpa mig? Lax EDIT: syftnings- och stavfel. Redigerat 20 februari 2014 av laxlaxlax Link to comment Dela på andra sajter More sharing options...
Robert Smedberg Postat 20 februari 2014 Anmäl Dela Postat 20 februari 2014 1. Har du färskt batteri i micken? 2. Kolla att XLR kontakten har jorden till stift1, plus till stift2 och minus till stift3. 3. Löd fast jorden från micken till jorden på xlr. (Stift1) 4. Antar att vit och röd är höger vänster från micken. Om du vill ha en monokoppling antar jag att du ska ta röd kabel till stift2 och ofärgad till stift3. 5. Funkar det? Om inte, byt ofärgad till vit. Återkoppla hit. 1 Link to comment Dela på andra sajter More sharing options...
laxlaxlax Postat 20 februari 2014 Trådstartare Anmäl Dela Postat 20 februari 2014 Thanks man! Gjorde som du beskrev och allt funkar. Go känsla, tack för hjälpen Robert! Link to comment Dela på andra sajter More sharing options...
Robert Smedberg Postat 20 februari 2014 Anmäl Dela Postat 20 februari 2014 Gott så! 🙂 1 Link to comment Dela på andra sajter More sharing options...
