FREDAGSTIPSET: Idag ska vi ta reda på vad du egentligen hör när du sitter framför dina studiomonitorer eller högtalare och mixar.

Men innan vi börjar så vill jag understryka att detta inte är något vetenskapligt test, utan bara ett av många sätt för att få en lite större inblick i hur ditt rum kan lura dig. Med detta sagt, då kör vi!
Du kanske tror att ditt rum låter bra? Testa då detta:
Ladda ner wav-filen här nedanför och importera i ditt inspelningsprogram. Det är en 45 sekunder lång ljudfil som sveper från 20–400 Hz. Volymen är stark (– 6 dbFS), så var noga med att skruva ner rejält innan du sätter igång. Det är dock viktigt att du spelar upp ljudfilen relativt starkt när du är beredd, men inte starkare än att du kan sitta kvar framför dina högtalare. Spela upp filen när du sitter i maxposition och lyssna.
  20 Hz kommer du förmodligen inte höra, men runt 30–40 Hz ska det åtminstone börja kännas, annars är det dags att skaffa en baslåda, eller ny lyssning.
  I takt med att frekvenserna ökar så ska du lyssna efter om något i rummet börjar skaka. Det kan vara en bokhylla, något dina högtalare står på, ditt skrivbord, en tavla, ett skåp och så vidare. Råd bot på detta så gott du kan! Bara här har du genast fått en bättre lyssning.
  Nästa steg är att fortsätta på samma sätt, fortfarande i maxposition, och lyssna efter om vissa toner sticker ut, eller blir svagare. Om så är fallet, vilket det med största sannolikhet kommer att vara, så behöver du akustikbehandla ditt rum bättre, fördelaktligen med basfällor. Detta kan du läsa massvis om på nätet, och är en hel vetenskap i sig. Du kan också vara i behov av ett par nya högtalare, men det är mer troligt att det är ditt rum som är problemet.
  Om du känner dig osäker på hur det ”ska” låta, så testa att spela upp ljudfilen genom ett par hörlurar – de bästa du har – då kan du lyssna på tonerna utan rummets påverkan. Det är naturligt att ljusare toner låter starkare. Men det ska inte låta ojämnt, det är skillnad.
  Slutligen kan du testa att klappa händerna där du sitter. Ekar det, eller låter som en kall efterklang? Då är rummet för kalt. Släng in mattor, en soffa, eller ännu bättre, akustikbehandla ordentligt med basfällor och diffusorer (sprider ut ljudet). Får du ingen som helst feedback, som om du sitter i en garderob fullproppad med kläder, så är ditt rum för ”torrt”. Då gäller det att plocka bort dämpande material.
  Känns allt helt plötsligt hopplöst? Ta det lugnt! Ett akustiskt ”perfekt rum” är i praktiken nästan omöjligt, även om det går (om du är miljonär). Viktigast är att du känner till ditt rums begränsningar och lär dig jobba efter dessa, då kommer dina mixar också bli bättre! Ställ gärna frågor eller kommentera artikeln i kommentarsfältet nedan, så spinner vi tillsammans vidare på ämnet. Eller om du hellre föredrar att diskutera om mixning i avdelningen "Mixning och mastring" på Studios forum här!

Fredagstipset är en återkommande serie där Studios skribent Jon Rinneby varje fredag delar med sig av tips inom bland annat inspelning och mixning. Här hittar du samtliga fredagstips.

På SAE i Stockholm är den datorcentrerade hemstudion ett rum som genomgått en intressant förvandling från trång hörna till funktionell produktionsstudio.
För flera moderna musiker och producenter är lokalen så mycket studio som behövs. För andra är det också det enda som det i praktiken finns tillgång till. För många av dagens laptop-baserade producenter finns det mindre och mindre anledning att sikta mot stora och dyra studiorum. Vi har att göra med ett utrymme under en trappa. Ombyggt till en stilig liten studio om knappa 6 kvm, sånghörna inkluderad. Till en kostnad av totalt 35 000 kr. Vår guide till projektet hela är Emil Pettersson på SAE:
– Rummet har tidigare varit ett litet produktionsrum. Det fanns också ett sångbås i rummet men det valde vi att rationalisera bort vilket gjorde att vi kunde isolera rummet bättre. Trots att ytan faktiskt blev mindre är känslan att det blev rymligare.
Rummet är litet men stilrent och luftigt byggt. Vad var och en anser vara hemtrevligt och hur balansen bör se ut mellan estetik och funktion är förstås individuellt men poängen är glasklar. Det är vitalt att tänka på hur det känns att vara i rummet.

Fokuserat och effektivt. Det avskalade ger luft åt tanken.
Hemsnickrade paneler
SAE har valt att skapa så mycket luft som möjligt och jobbar visuellt med olikfärgade led-lampor som belyser med mjuka färger från väl valda positioner. I bakre delen av rummet upptas större delen av väggen av en platsbyggd diffusor. Det är en enkel lösning av träribbor och pianoull insvept i ett sobert grått tyg som ger en effektiv dämpning och spridning av ljudet.
– Pianoull ger bra och prisvärd dämpning. Det är en glasfiberisolering men den är tätare än den vanliga, säger Emil.
På båda väggarna kring arbetsplatsen samt i taket sitter det rejäla absorbenter byggda på samma sätt. Det hela ger en bra grunddämpning och ljudbilden i rummet är behaglig, känslan är att det går att sitta en stund i rummet och att det ger bra resultat. I ett litet och avskalat rum blir dessa platsbyggda lösningar en del av inredningen. Grundläggande beräkningar och mätningar är genomförda för att täcka typiska problemen för ett så litet rum. Påföljande eftermätningar har också visat på gott resultat.

Funktion som form. Hembyggd diffusor och absorbent i ett.
I bakre hörnet är ett sånghörn riggat för inspelning. På så liten yta enas vi om att det är meningslöst att satsa på ett eget sångbås. Själva rummet i sig ger rätt bra akustik för inspelning, något som helt skulle dödas i ett riktigt litet bås som också skulle sluka viktiga kvadratmetrar av rummet. Det är en kompromiss som funkar bra menar Emil, och hänvisar till att det skulle bli sådant läckage till båset att man ändå skulle behöva använda hörlurslyssning vid inspelning. Arbetsbänken i fronten av rummet är platsbyggd i trä och sitter på reglar i väggen. De främre hörnen är snedställda för lite extra basobsorption.
Snyggt och proffsigt
Även högtalarna sitter på väggfästen och allt bidrar till ett luftigt intryck. Högtalarna är ett par Blue Sky med tillhörande sub som Emil från början tyckte kunde låta lite hårt. Men det finns ett intressant trick i riggen, i form av en Dirac-system. Det är en dsp-baserad mjukvara som ger frekvenskorrigering i realtid. Dirac är ett företag baserat i Uppsala som erbjuder kostnadseffektiv optimering av rum. I små rum utan möjlighet till skrymmande basfällor kan en sådan lösning vara det som på lyfter helheten till bästa möjliga nivå. Med denna lösning levererar Blue Sky-systemet bra i rummet.
Genom att hålla visionen enkel och platsbygga så mycket som möjligt går det att skapa bra, snygga lösningar till ett mycket lågt pris. Färdiga diffusorer och absorbenter är dyra men kan man bygga själv går det att komma ner rejält i pris. Samtidigt blir det snyggt och ger ett proffsigt intryck. För vissa ändamål kan det dock vara klokt med en dyrare lösning. Att inte ha kontakt med omvärlden utanför kan kännas klaustrofobiskt och där hjälper tex en glasdörr till mer än man tror. Det kan vara bättre att ta den sämre akustiska lösningen framför något stängt och dämpande. Det är den typen av pragmatisk hållning som gör detta rum så lyckat. Med sin ombyggnation av produktionsrummet har SAE bevisat att ett öppet sinne och nyktra avvägningar gör det fullt möjligt att få till en riktigt tillfredsställande kompromiss mellan form, akustik och funktion.

Att placera studiomonitorerna rätt är A och O för att få en korrekt ljudåtergivning.


En studiomonitor ska vara fullt transparent för det ljudmaterial som återges. Den ska inte lägga till, ta bort eller maskera någonting i materialet, detta med minimal påverkan från omgivningen. Det vi hör är summan av våra örons uppfattningsförmåga, högtalarens prestanda och rummets akustik.
Att välja rätt högtalare
Genelecs rekommendationer för vilken högtalare du ska välja baseras på avstånd till högtalaren samt önskad ljudtrycksnivå. Till varje högtalare finns även en matchande subwoofer. På Genelecs hemsida finns verktyg som gör det enklare att välja rätt högtalare. Läs mer här.
Här kommer några tips på hur du hittar rätt lyssningsavstånd och tar reda på den optimala lyssningspositionen:
Specificera din lyssningsposition
Dela in rummet i tre lika stora delar: en främre del, mitten och en bakre del. För musikproduktion placerar du dina studiomonitorer i den främre delen. Vinkeln mellan den vänstra och den högra högtalaren ska vara 60 grader. Båda högtalarna ska vara riktade mot lyssningspositionen.

Rumsresonansen som uppstår mellan rummets ytor kallas stående vågor eller rumsnoder. Det maximala ljudtryck som uppstår av rumsresonansen sker mot plana ytor, därför bör du placera lyssningspositionen minst en meter från någon av väggarna för att undvika att hamna där rumsresonansen är som starkast.

Mät upp var i rummet mittlinjen går och placera högtalarna symmetriskt på var sin sida om mittlinjen.

För en typisk setup med två studiomonitorer rekommenderar vi att högtalaren placeras så att dess akustiska axel ligger i höjd med lyssnarens öron, vanligen mellan 1,2 och 1,4 meter över golvet. För att minimera reflektioner från golvet kan högtalaren vid behov placeras högre med en lätt vinkel nedåt.
För återgivning av ljud i stereo eller flera kanaler rekommenderas dock inte en placering där högtalaren måste lutas nedåt mer än 15 grader. Högtalarna ska alltid vara riktade mot lyssningspositionen. Ju högre upp från golvet högtalarna sitter desto lägre är risken för frekvensgångsstörningar orsakade av reflektion. Dock ska man försöka undvika att placera högtalarna högre än halva rummets höjd eftersom lägre frekvenser även reflekteras i taket.



Förslag på hur monitorer kan placeras i två olika typer av rum.
Placering av högtalare och lyssningsposition i rummet
Ljud reflekteras från väggar, tak och golv. Ljudnivån för lyssnaren ökar när det reflekterade ljudet är i fas med det direkta ljudet. Om rummets ytor inte utformats så att de diffrakterar ljudet kommer det mesta av ljudet att lämna väggen med samma vinkel som det träffade den. Undvik därför att placera högtalarna så att reflektionerna från den närmaste sidoväggen, taket eller golvet träffar lyssningspositionen.

Utsläckning mot den bakre väggen – högtalarplacering
För att undvika att ljud dämpas eller försvinner på grund av att det reflekteras mot väggen bakom högtalaren bör du följa de här placeringsråden:
Den här typen av reflektion uppstår bara vid relativt låga basfrekvenser. För att högtalarens basfrekvensåtergivning inte ska uppfattas som för låg är det viktigt att undvika det här fenomenet. Det gör du genom att placera högtalaren så att det är maximalt 60 centimeter från väggen till högtalarens framsida. Det säkerställer att de låga frekvenserna inte dämpas. Det minsta mellanrummet som krävs för att högtalarens bakre basreflexport ska fungera optimalt är fem centimeter.

Läs mer om kalibrering och hur ett ej kalibrerat system påverkar din mixning i vår Monitor Setup Guide.

Välkommen till min blogg del 2 om att bygga ett studiokomplex i världsklass på en spansk ö i Medelhavet. Palma Music Studios har sex studior och ett live-rum på tre våningar i hjärtat av Palma på Mallorca. Detta är en blogg av mig, Fredrik Thomander, där jag berättar om studiobygget och mina tips och erfarenheter. Mycket nöje!  (Read in English here)
Grunden
När betongväggarna under gatunivå var gjorda, så grävde vi ner tre stålspett i marken, som vi anslöt till kopparvajer runt strukturen. Stålspetten ska utgöra jorden för hela byggnaden. En speciell vätska tillsattes också i hålen för bästa möjliga elektriska jord. Vi sätter luckor inne i byggnaden, så att vi kan återfylla markvätska om jordkvaliteten behöver justeras i framtiden.

Betong och stål
Källarstrukturen är klar! De röda stålbalkarna på bilden nedan blir golvet i gatunivå. När golvet sedan var klart började vi bygga den 9 meter höga strukturen ovanför. Det var fantastiskt att se all vår planering bli verklighet.

De röda stålbalkarna utgör grunden till golvet som är i gatunivå
Därefter följde åtskilliga veckor som bestod mest av betong, damm, stål och arbetare som svettades under Mallorcas sol. Våren 2017 var mycket intensiv och det var hårt arbete för alla. Men under tiden började vi också planera de roliga sakerna: Utrustning för studior, inredning och möbler. Det var fortfarande massor av beslut som skulle fattas.

Ljudteamet

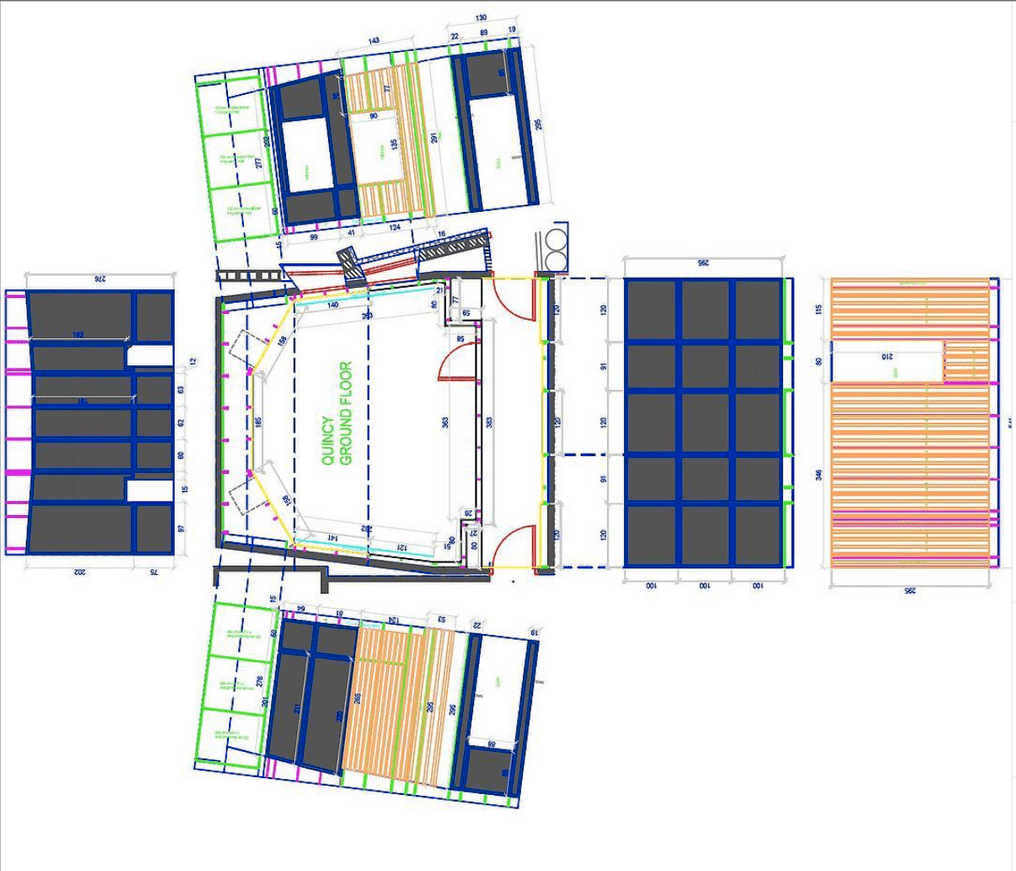

Varje klassisk studio har sitt eget ljud. Väggarna hjälper till att forma musiken till unika inspelningar. Gällande akustiken för Palma Music Studios, så kontaktade vi Nick Whitaker från Storbritannien, som har arbetat med många kända studior runt om i världen. Han är en av världens bästa akustiker, med kunder som Abbey Road, Air Studios, Coldplay, Pink Floyd, Lenny Kravitz och många fler. Och nu har Nick även designat akustiken i Palma Music Studios.

Nick Whitaker
Det här är Paul Ward. Han designade alla ljudkopplingar i byggnaden. Hans tidigare verk inkluderar George Martins Air Studios, Richard Bransons The Manor Studios och Paul Allens unika studio på superyachten Octopus.

Paul Ward
Medan lyftkranarna satte de sista stålbalkarna för taket på plats, så satt vi och gick igenom jackväxlar och lösningar för de olika studiorummen och jag fick honom att berätta många historier om de stora projekten och artisterna han arbetat med. Han gjorde förresten Annie Lennox hemstudio i Deia, Mallorca för många år sedan.

Flytande rum och isolering – Mason Industries UK
Varje rum i byggnaden har sitt eget betonggolv som flyter på ett "Jack-Up"-golvsystem. Väggar och tak kommer att byggas på dessa ”golvöar” för att säkerställa akustisk isolering mellan rummen och buller från gatan.
Vi vill inte heller att grannarna ska smyglyssna på hitlåtar som produceras i byggnaden...
På bilden ser ni de "Jack-Up"-enheter som användes för att lyfta det flytande betonggolvet. (Klicka/dubbelklicka för störrre bild).


El, och ljudförbindelser i byggnaden
Vi planerar redan förbindelserna av ljud mellan alla rum. Till och med takterrassen kommer att anslutas för inspelningar under Palma-himlen.

3D-rendering av hur byggnaden ska se ut. (Klicka/dubbelklicka för störrre bild).
Våning 1: tre projektstudior, ett sångbås och en större studio, förvaring och ett badrum.
Våning 2: entré/mottagning/badrum, vår huvudstudio och inspelningsrum med sångbås, gitarrbås och utgång till gatan för lastning.
Våning 3: Vardagsrum/kök, surroundstudio, trappor till takterrass och entré till balkong i live-rummet.
Våning 4: Takterrass.


Ström
Varje våning har sin egen strömpanel för att separera ljudkablar från strömmen till ljus och annat. Tidsbrytare slår på högtalarna sist och stänger av dem först, bara för att förhindra att de går sönder. Olika uttag för brittiska och amerikanska kontakter. Massor av "kräm" för de största förstärkarna. Och kablar. Massor av kablar. När vi utformade Palma Music Studios ville vi skapa flera enskilda zoner för all ström och ljudkablar.


Ovan ser ni Paul Wards design till ljudkopplingar mellan studios, samt elcentralerna på de tre våningarna.
Varje våning ska kunna ha sin egen strömförsörjning för det team av människor som arbetar där – till exempel ett låtskrivarteam som gör hits på våning ett, ett rockband med producent på våning två, och ett postproduktions-team som redigerar film på våning tre. När arbetet är klart kan de träffas på takterrassen, innan de går ut och njuter av nattlivet i Palma.

Fortsättning följer i del 3...
Fredrik Thomander
Palma Music Studios
