Palma Music Studios del 4: Sista detaljerna innan öppning


Palma Music Studios

1,231 views

Välkommen till min blogg del 4, om att bygga ett studiokomplex i världsklass på en spansk ö i Medelhavet. Palma Music Studios har sex studior och ett inspelningsrum på totalt tre våningar, i hjärtat av Palma på Mallorca. Detta är en blogg av mig, Fredrik Thomander, där jag berättar om studiobygget och mina tips och erfarenheter. Mycket nöje!  (Read in English here)

Inspelningsrummet
Takhöjden i inspelningsrummet är närmare åtta meter högt och har flera mindre separata sång- och inspelningsbås. Här finns en flygel, trummor och massor av olika mikrofoner att välja på. Det finns också en balkong med utsikt över inspelningsrummet, med ingång från andra våningen.

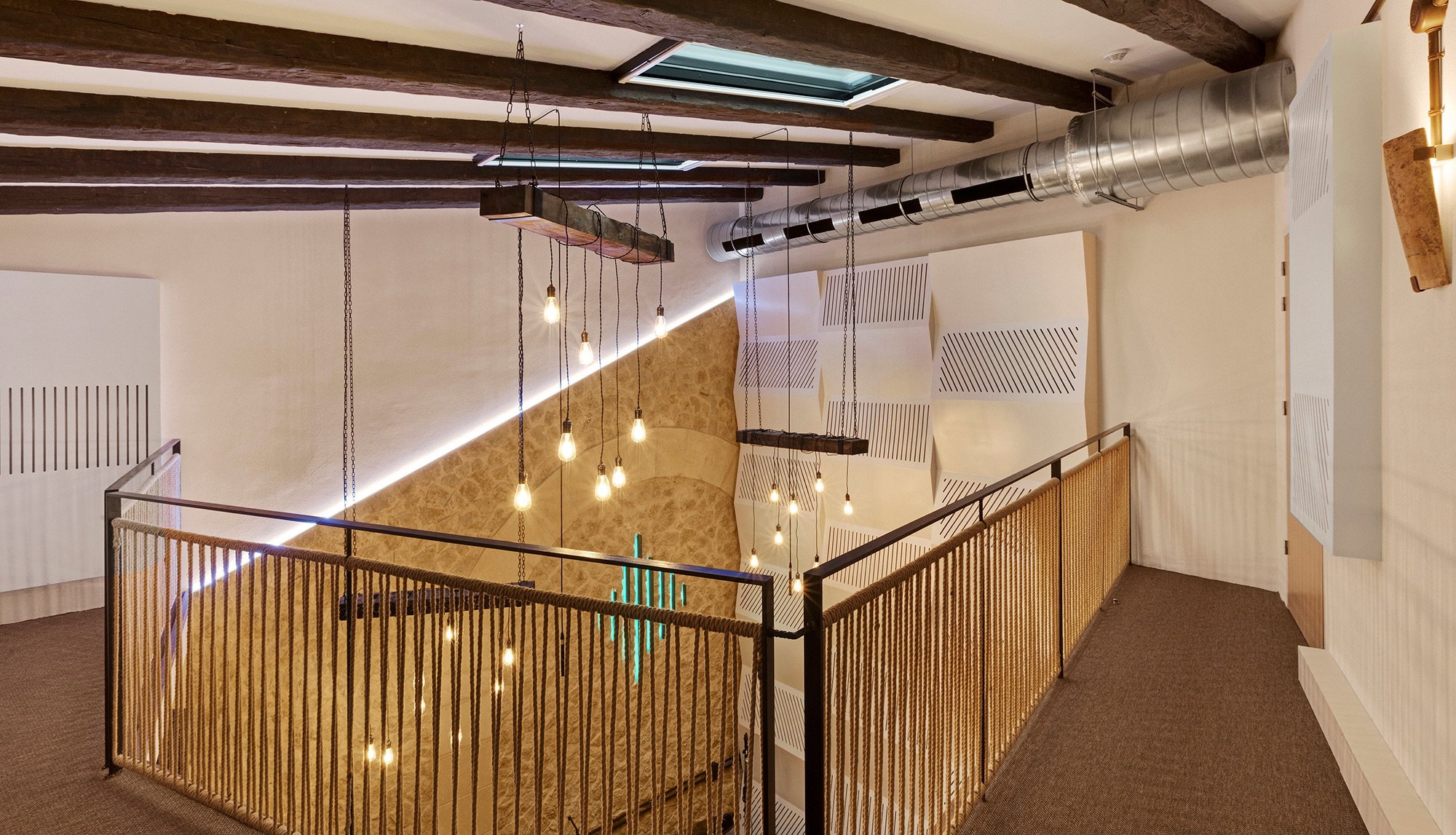

live3_red.thumb.jpg.2610d680167d0f30e47c78110d03ec23.jpgTaket och balkongen i inspelningsrummet.

Balkongen används mest som läktare vid konserter i studion och ibland ställer vi ambiens-mikrofoner här, som alternativ till våra DPA 2006 takmikrofoner. Nedanför är inspelningsrummet. Vi har högtalare under balkongen, så att vi kan spela upp inspelade instrument och utnyttja rummet som reverb när vi mixar. På grund av inspelningsrummets höjd så insåg vi att vi hade ett oanvänt område ovanför gitarrstärkar-rummet. Det blev till lagringsutrymme för trummor och andra saker.

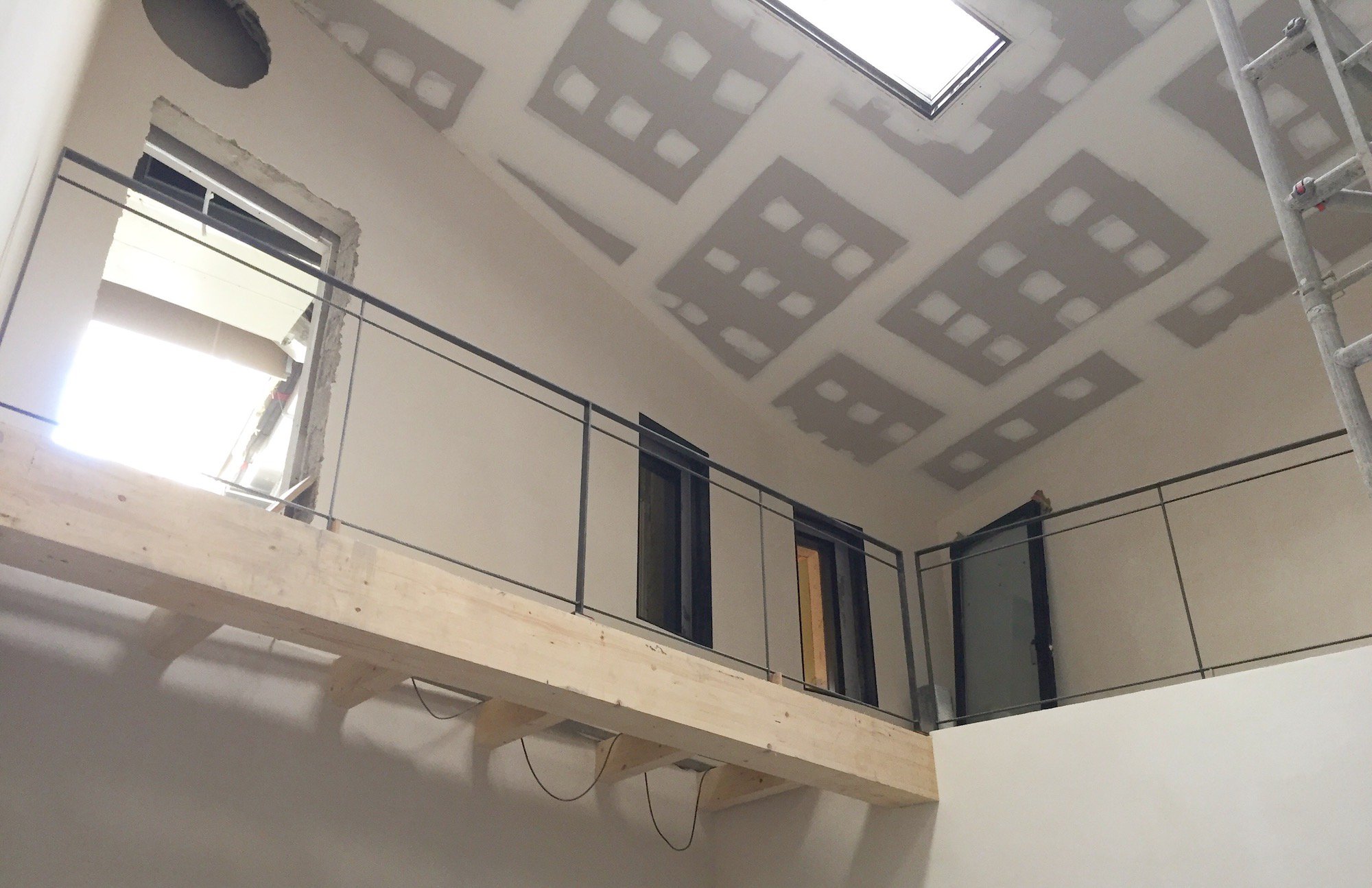

Nedan är balkongen och taket i inspelningsrummet, innan det målades och fick akustisk behandling. Man ser också ena takfönstret. Vi kommer att sätta låtsasfönster på fasaden för att byggnaden ska smälta in i grannskapet.

IMG_0545_red.thumb.jpg.e5f3dabd81fe7459f4b3e9f431696b90.jpgInspelningsrummets övre del innan innerväggar och akustisk behandling.

liveroom1200.jpg.425f3696b35743115f90eeb014858de6.jpgInspelningsrummet från balkongen. Till vänster i bilden är ett oanvänt område ovanför gitarrstärkar-rummet, som lagringsutrymme för bland annat trummor.

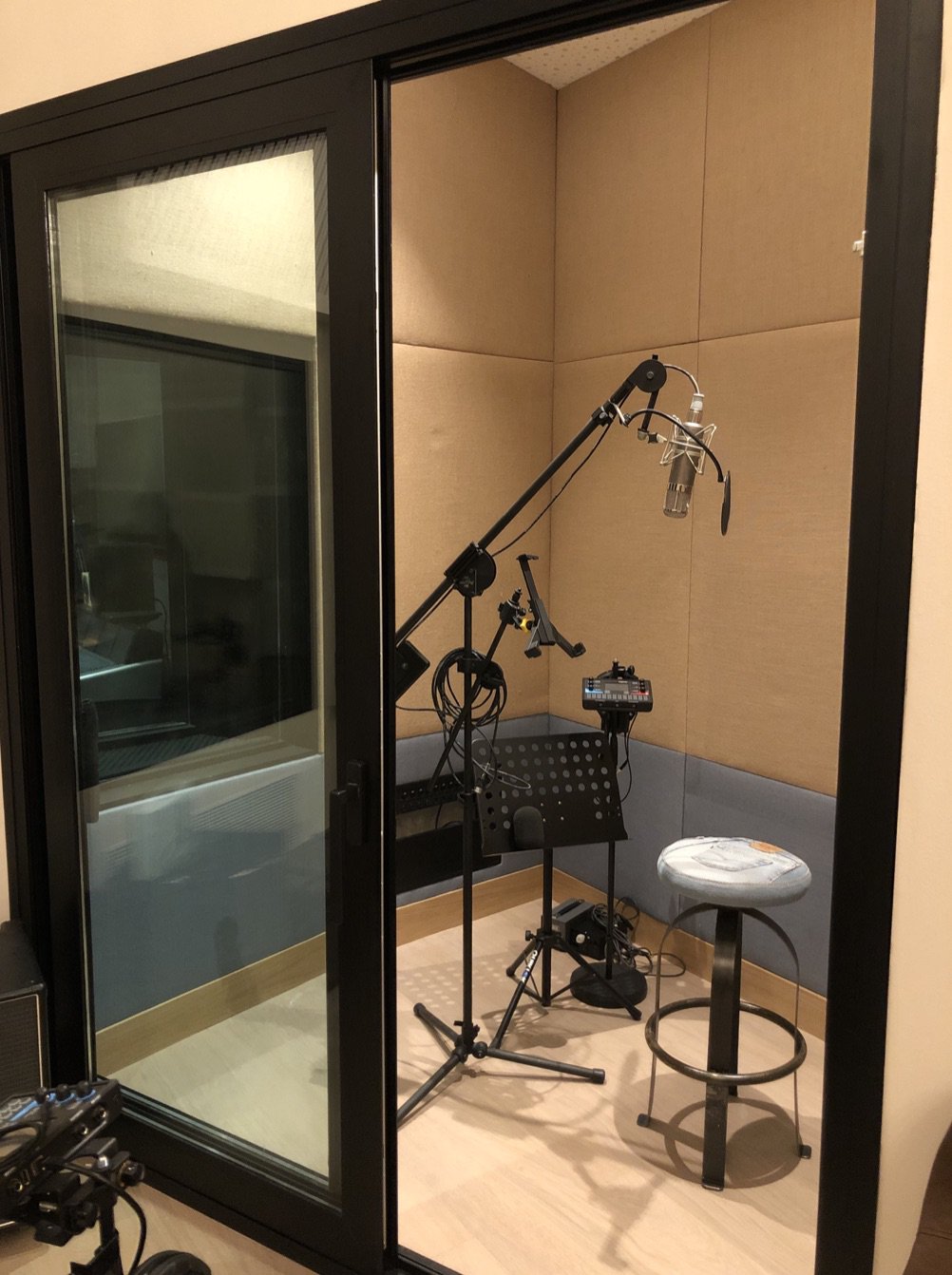

Sångbåset – ett rum som är stort nog för att på plats med ett litet trumset eller en stor basförstärkare om det behövs. Sångbåset har ett fönster där man ser in i huvudinspelningsstudion, "Quincy".

Sångbåset.

P8410.thumb.jpg.2d0589347042feb24e08e4febc967722.jpgHuvudinspelningsstudion Quincy.

Ett stort inspelningsrum ska ha karaktär men det måste kontrolleras för att ha en jämn rumskaraktär. Den sista detaljen som vi bygger är en sju meter hög akustisk struktur intill stenmuren. Varje låda har tygbelagd isolering inuti och ett tunt träskydd. Varannan låda har ett fast lock och fungerar som en trumma och fångar vissa frekvenser. De andra lådorna har hål, vilket gör att basfrekvenser kan komma in och absorberas av isoleringen. Allt för att få för bästa möjliga ljud enligt Nick Whitakers akustikberäkningar. Designen är inspirerad av EastWest-studior i Los Angeles. Slutligen kommer hela konstruktionen att målas.

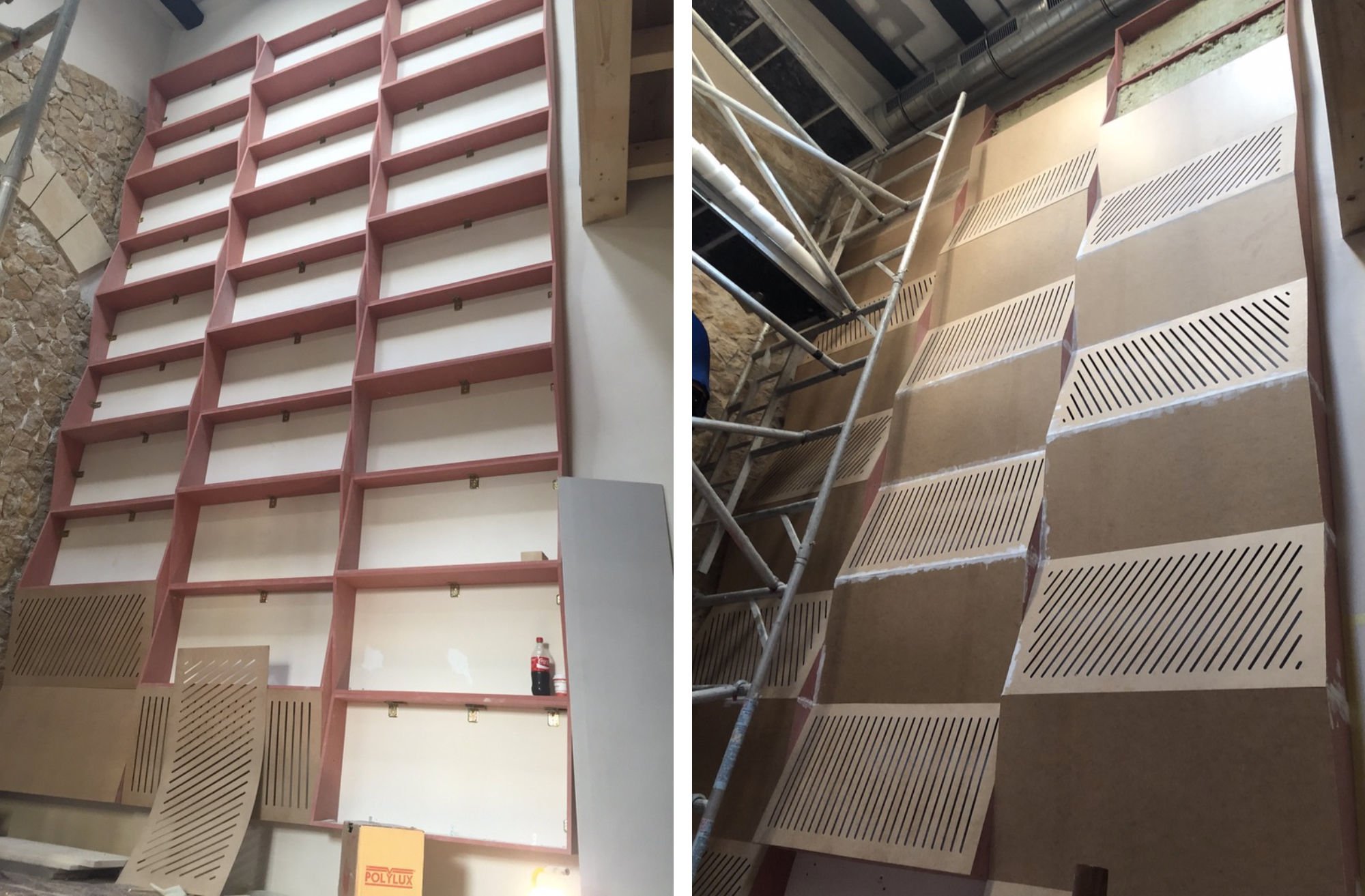

788197098_12_red.thumb.jpg.863dfa671e361e8c93357e9bae55c839.jpgEn sju meter hög akustisk struktur intill stenmuren. Varje låda har tygbelagd isolering inuti och ett tunt träskydd.

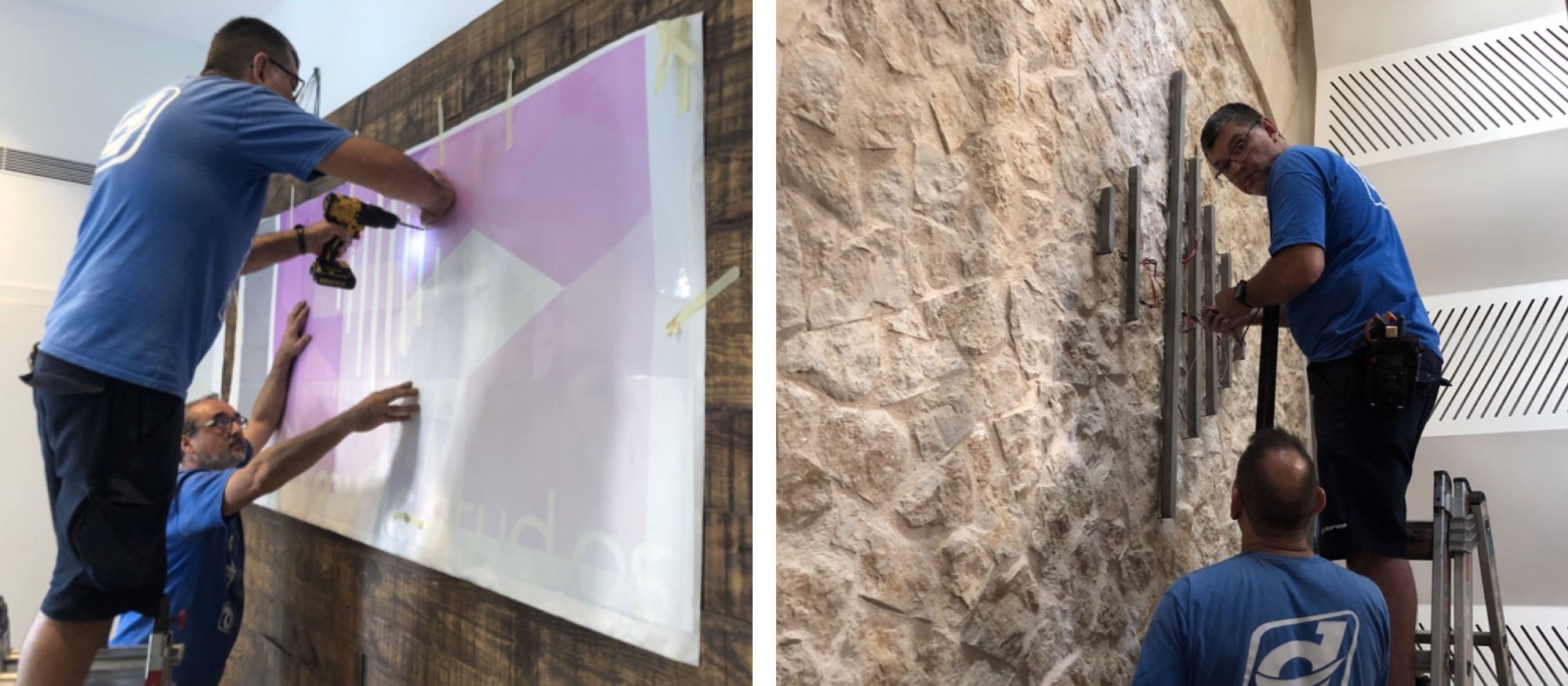

Studions logotyp, i putsat stål med ledlampor inuti, installeras i receptionen och på väggen i inspelningsrummet. Vi har valt en grönblå färg, som liknar havet utan för Mallorca, som standardfärg,  men den går att ändra efter humör.

1300887489_2ochenhalv_red3.thumb.jpg.f87b03f7d8660c38babab8d0bb195497.jpgStudions logotyp, i putsat stål med ledlampor inuti.

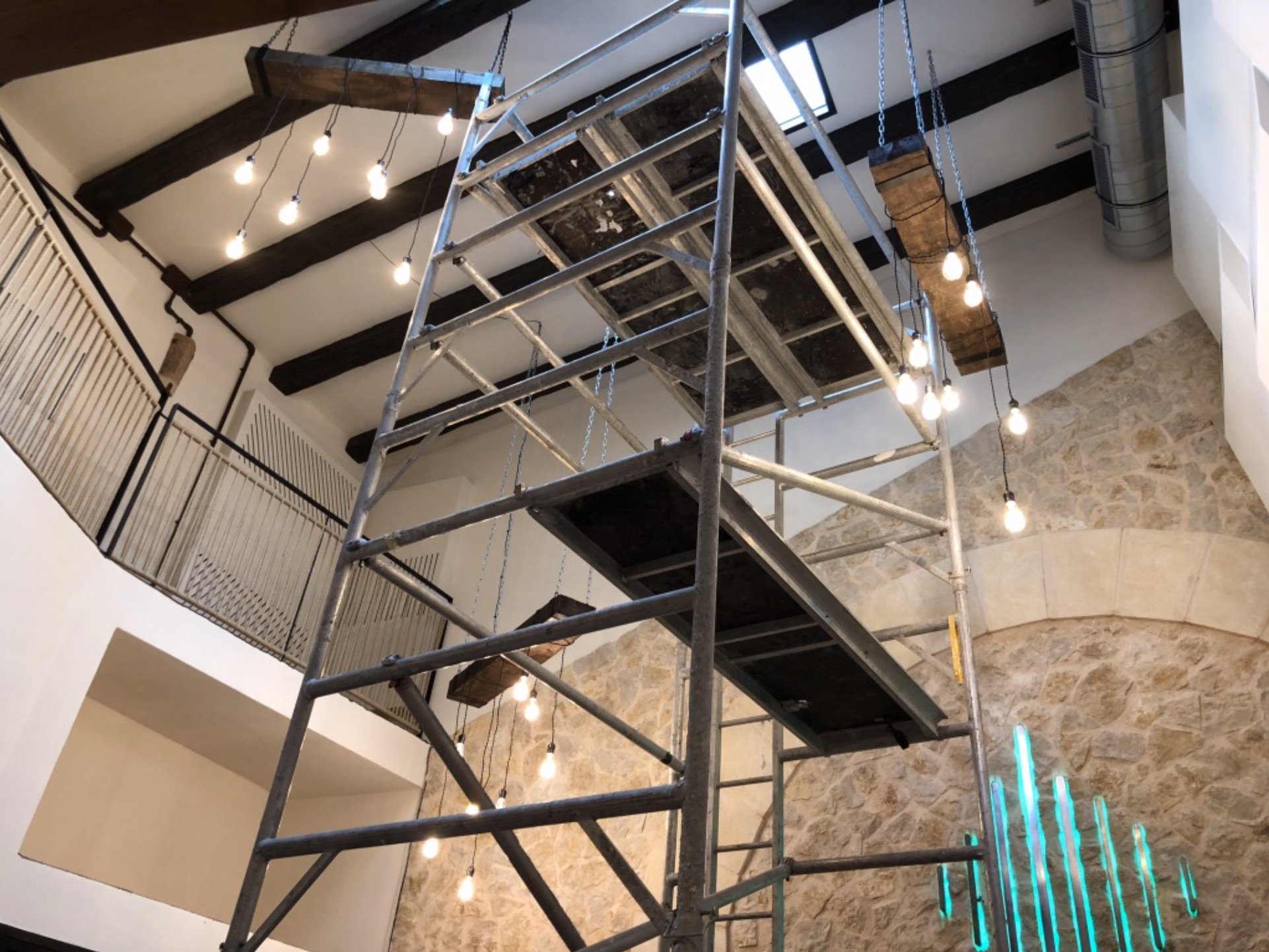

Inspelningsrummet när man hänger upp lamporna i taket. Där ser man också logotypen på väggen färdig.

4.thumb.jpg.33e1b666fd9f9de5173df436f89890a0.jpgInspelningsrummet när man hänger upp lamporna i taket.

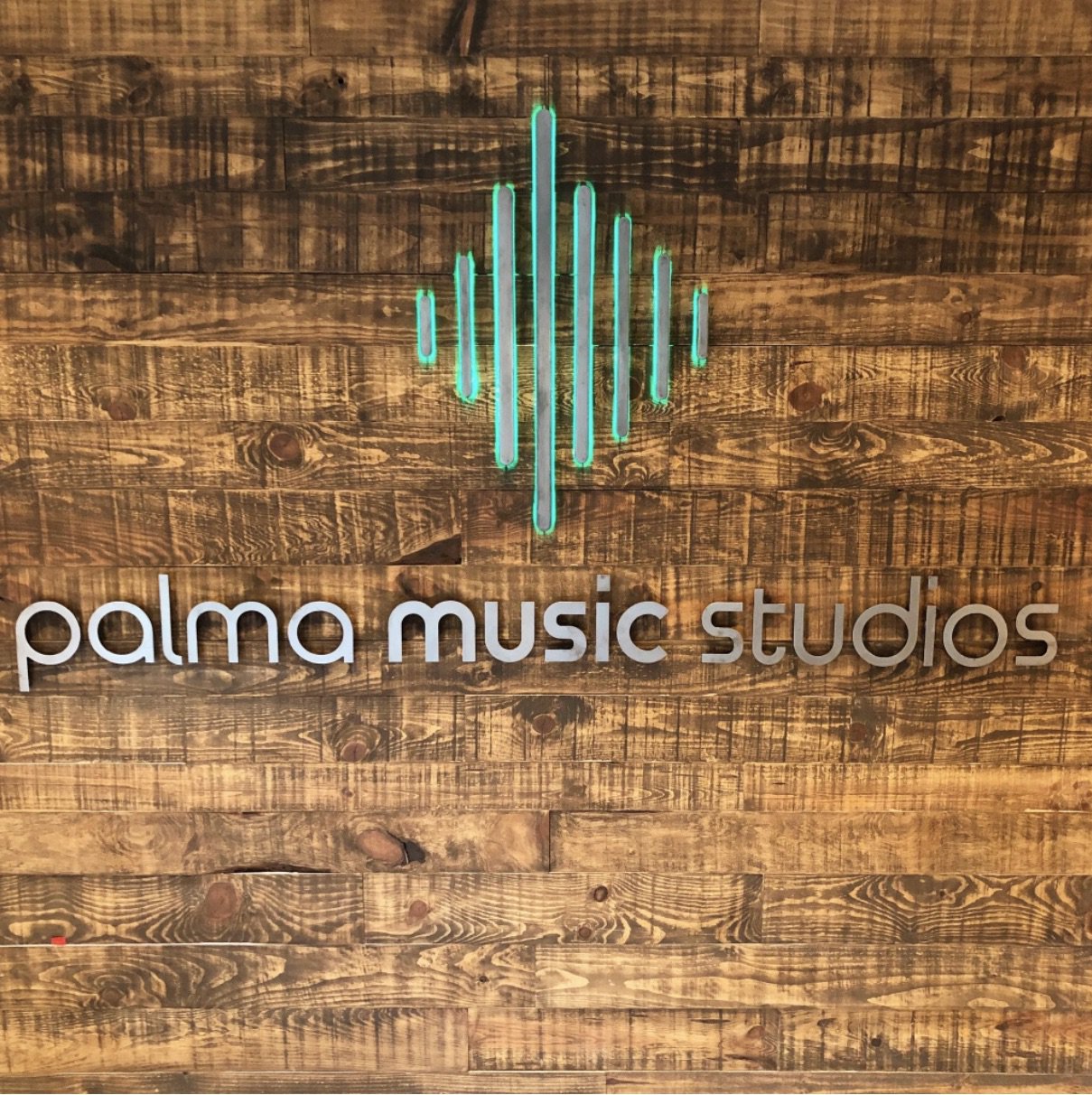

Denna trävägg med studionamn och logotyp i receptionen är det första man ser när man kommer till studion.

Trävägg med studions namn och logotyp i receptionen.


Studio-rummen

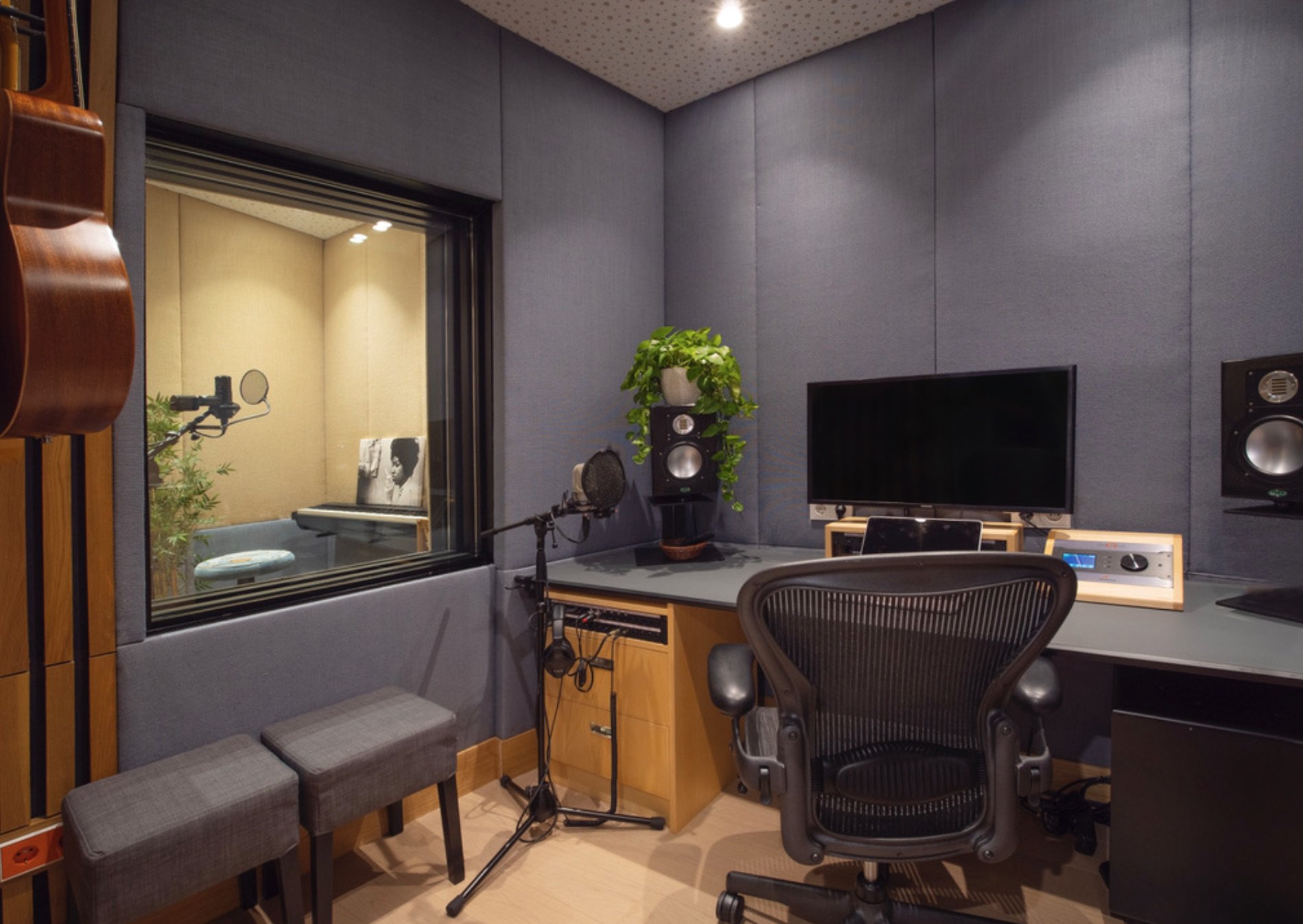

Aretha-studion är vår röstinspelningsstudio, med fönster mot sångbåset.

Aretha-studion.

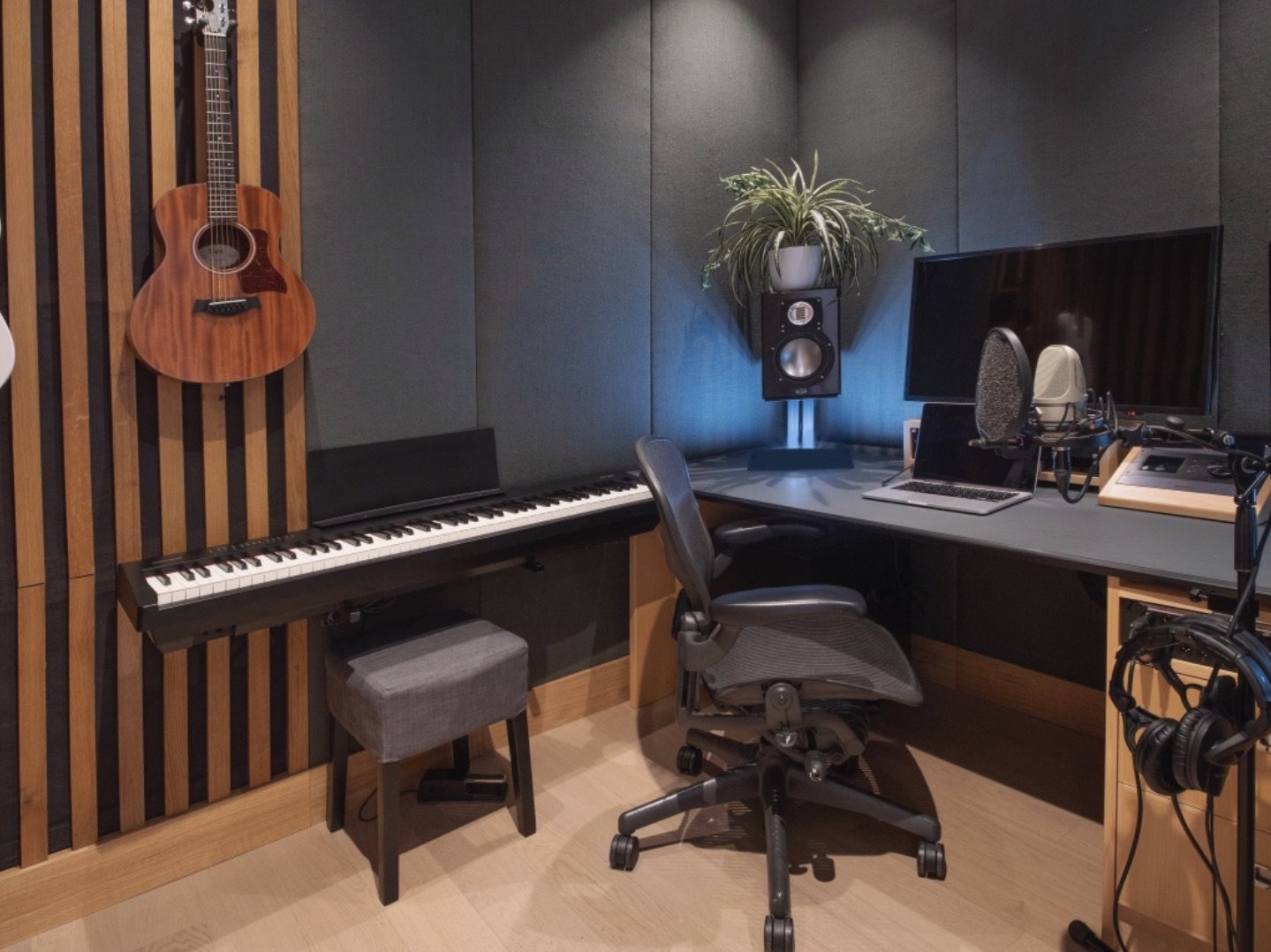

Bowie och Zappa-studiorna är våra två mindre projektstudior. De används ofta när låtskrivare/producenter har camps och jobbar tillsammans i flera studior.

7.thumb.jpg.a97f948fa31773a5e5fdce47c5fb24ff.jpgBowie-studion. (Zappa-studion ej med på bild ser i stort sett likadant ut).

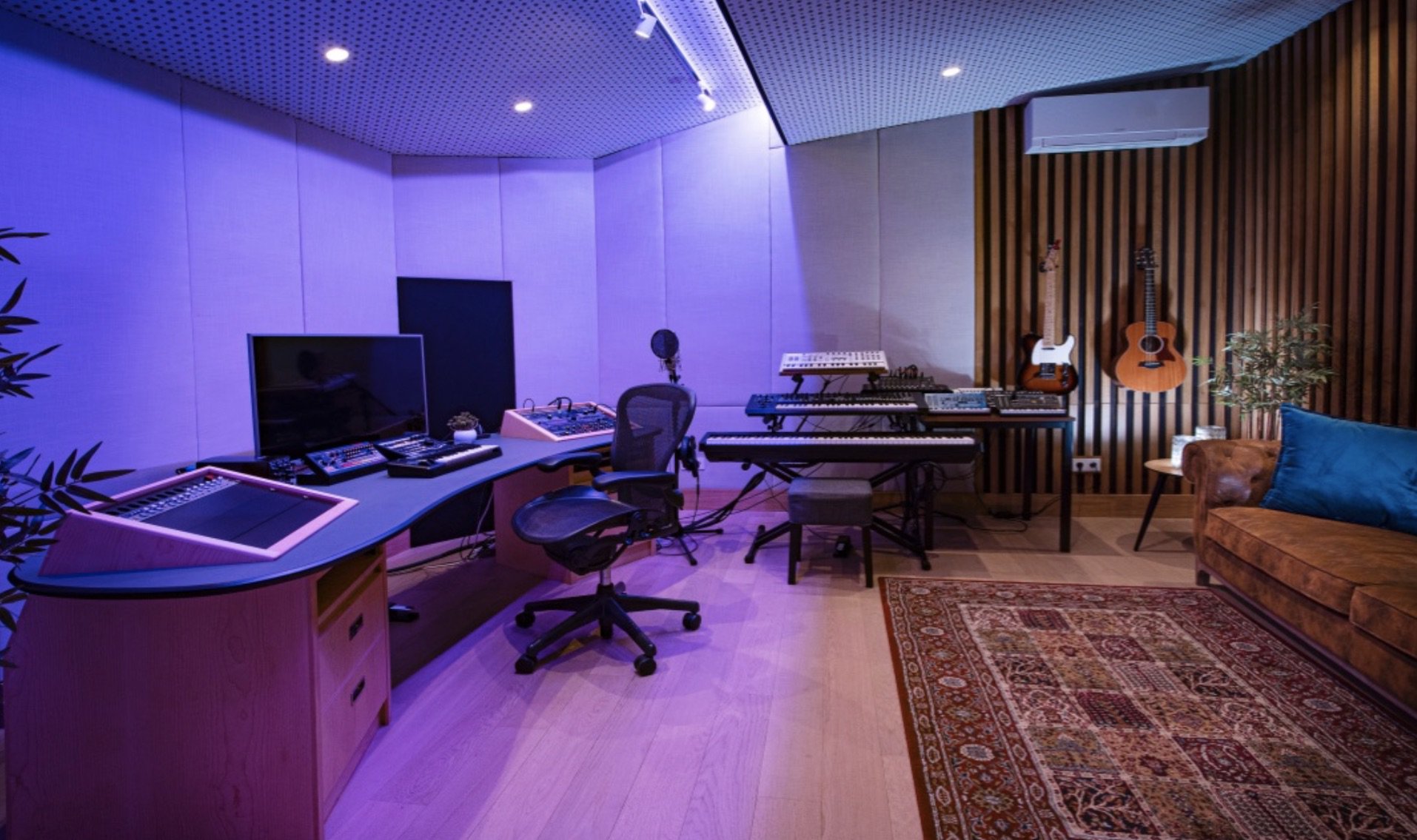

Mercury-studion är den största studion på undervåningen. Här är stora Augspurger-högtalare inbyggda i väggarna och detta rummet har blivit en favorit bland artister och producenter som gör hiphop och elektronisk musik. Efter denna bilden togs har vi även byggt en hel vägg med analoga syntar här.

8.thumb.jpg.1059fc378d5b457607a576c7e9b360fe.jpgMercury-studion.

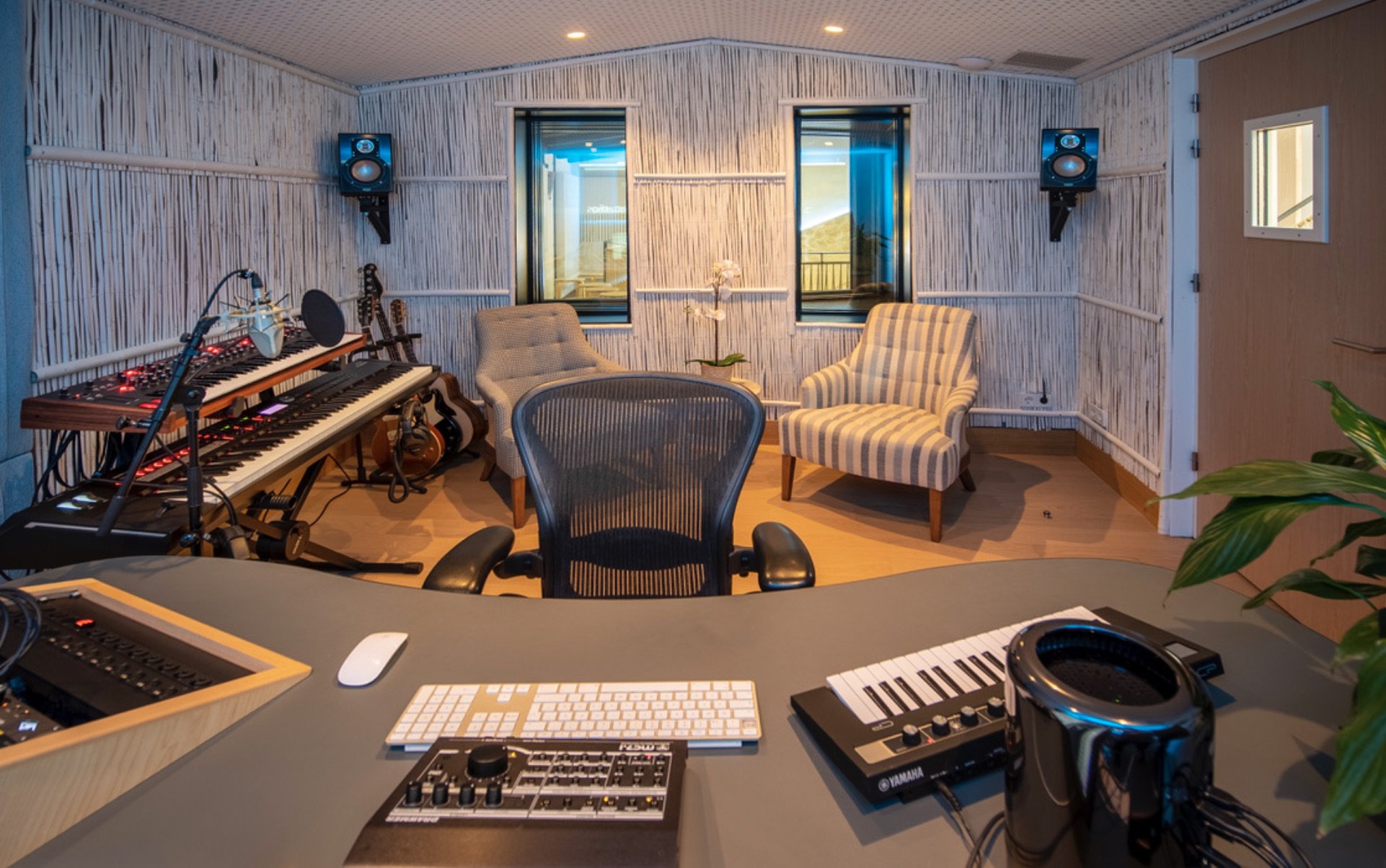

Winehouse-studion är vår surroundstudio på övervåningen. Här jobbar jag (Fredrik) oftast när jag skriver och producerar. Det finns fönster utåt inspelningsrummet och utanför denna studio ligger kök/lounge och trappan till takterassen, där man ser ut över Palma stad.

9.thumb.jpg.8c593a9922dc17eceb1692df9630dee5.jpgWinehouse-studion.

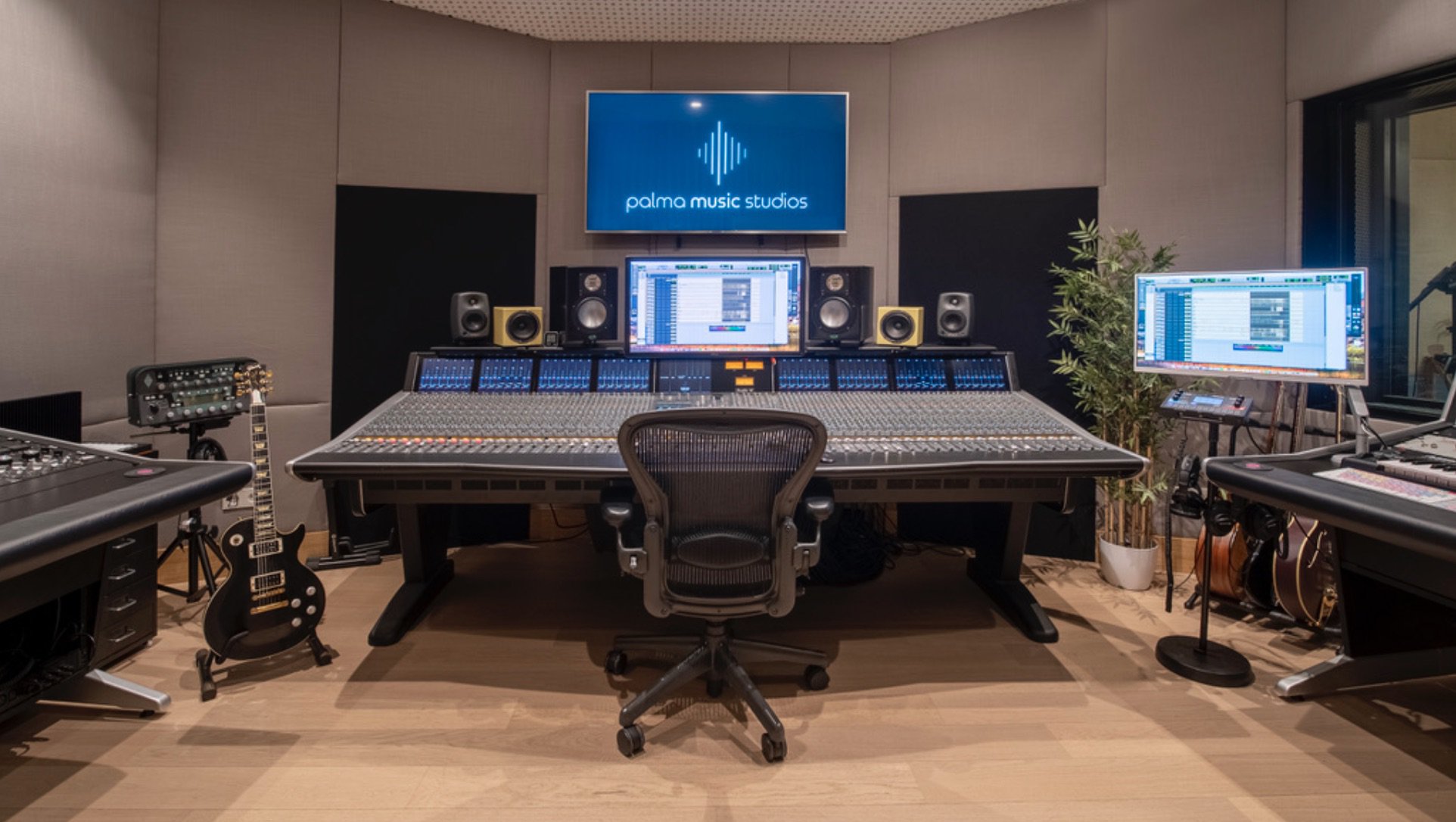

Quincy-studion är vår största studio på markplan. Här sitter ett SSL Duality, ATC högtalare inbyggda i väggen som storlyssning och en trevlig samling analoga effekter i rackarna.

10.thumb.jpg.9e361aa28de9cfc99a265db70e528ad8.jpgQuincy-studion.

Alla studior är kopplade med varandra, till och med takterassen har ingångar i vår jackväxel, ifall man vill spela in under bar himmel.

Palma Music Studios öppnar dörrarna
22 månader av drömmar, planering, väntan och att bygga har lönat sig. Detta gäng artister och producenter tillbringade de första tre dagarna med att fylla studiorna med nya låtar.


Palma Music Studios är officiellt öppen och igång och det har nu gått 2,5 år sedan det här fotot. Det kunde inte bli bättre med alla de fantastiska musikskapare som har tillbringat tid här med oss, och gjort musik i den här byggnaden.

Vi ser fram emot att få skapa många framtida klassiska inspelningar här i Palma. Du kan följa oss på Instagram eller Facebook för att se vad vi gör. Tack för din tid och intresse! / Fredrik
