Palma Music Studios del 2: Akustik, flytande golv och massor av kablar

Sign in to follow this
Palma Music Studios

1,643 views

Välkommen till min blogg del 2 om att bygga ett studiokomplex i världsklass på en spansk ö i Medelhavet. Palma Music Studios har sex studior och ett live-rum på tre våningar i hjärtat av Palma på Mallorca. Detta är en blogg av mig, Fredrik Thomander, där jag berättar om studiobygget och mina tips och erfarenheter. Mycket nöje!  (Read in English here)

Grunden

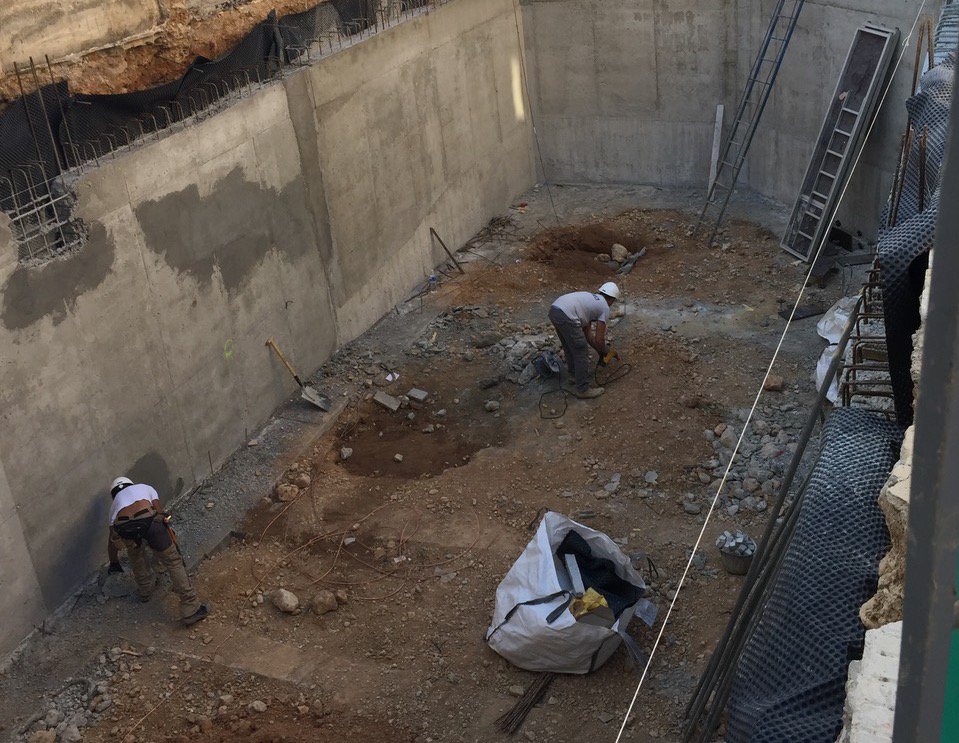

När betongväggarna under gatunivå var gjorda, så grävde vi ner tre stålspett i marken, som vi anslöt till kopparvajer runt strukturen. Stålspetten ska utgöra jorden för hela byggnaden. En speciell vätska tillsattes också i hålen för bästa möjliga elektriska jord. Vi sätter luckor inne i byggnaden, så att vi kan återfylla markvätska om jordkvaliteten behöver justeras i framtiden.


Betong och stål
Källarstrukturen är klar! De röda stålbalkarna på bilden nedan blir golvet i gatunivå. När golvet sedan var klart började vi bygga den 9 meter höga strukturen ovanför. Det var fantastiskt att se all vår planering bli verklighet.

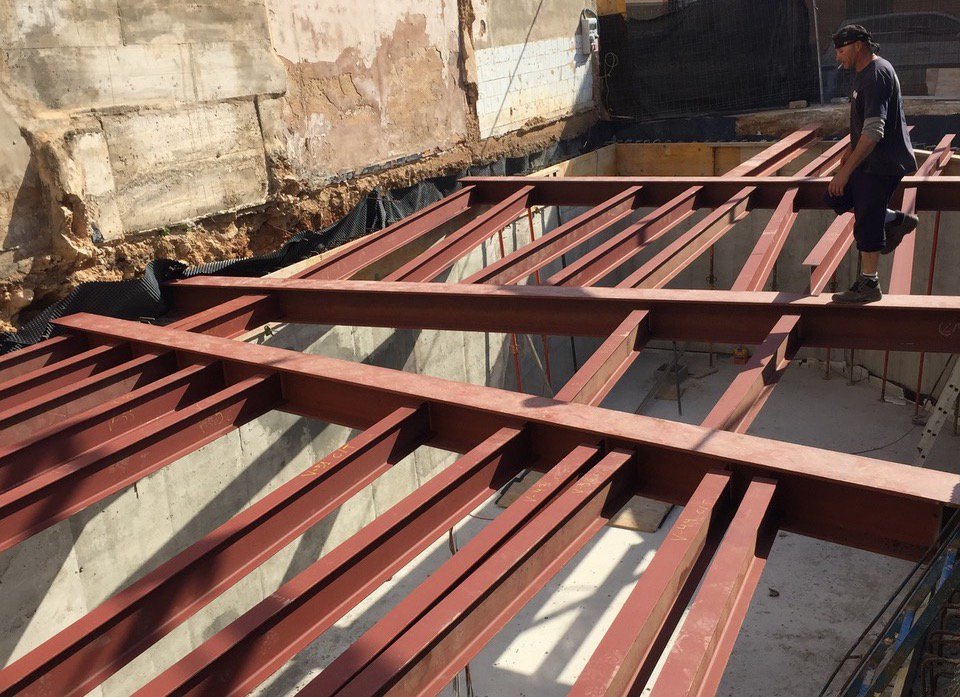

De röda stålbalkarna utgör grunden till golvet som är i gatunivå

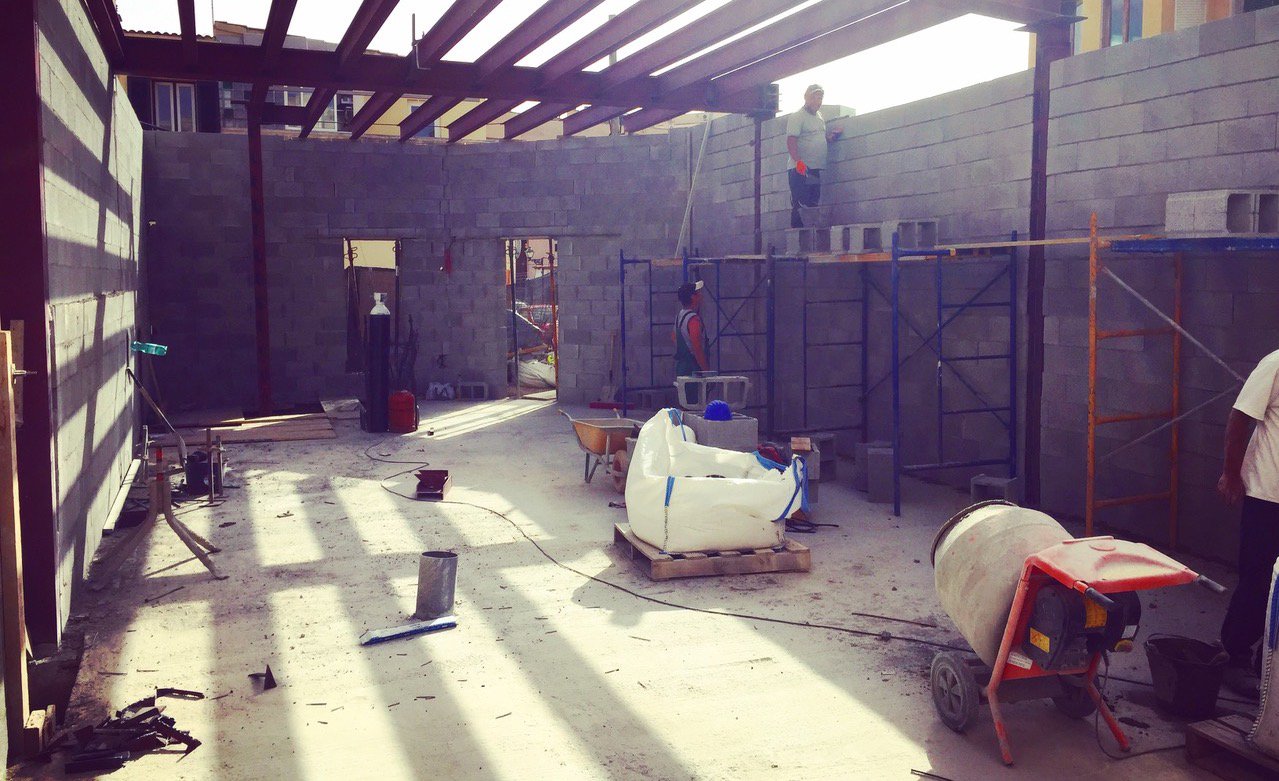

Därefter följde åtskilliga veckor som bestod mest av betong, damm, stål och arbetare som svettades under Mallorcas sol. Våren 2017 var mycket intensiv och det var hårt arbete för alla. Men under tiden började vi också planera de roliga sakerna: Utrustning för studior, inredning och möbler. Det var fortfarande massor av beslut som skulle fattas.


Ljudteamet
Varje klassisk studio har sitt eget ljud. Väggarna hjälper till att forma musiken till unika inspelningar. Gällande akustiken för Palma Music Studios, så kontaktade vi Nick Whitaker från Storbritannien, som har arbetat med många kända studior runt om i världen. Han är en av världens bästa akustiker, med kunder som Abbey Road, Air Studios, Coldplay, Pink Floyd, Lenny Kravitz och många fler. Och nu har Nick även designat akustiken i Palma Music Studios.

Nick Whitaker

Det här är Paul Ward. Han designade alla ljudkopplingar i byggnaden. Hans tidigare verk inkluderar George Martins Air Studios, Richard Bransons The Manor Studios och Paul Allens unika studio på superyachten Octopus.

Paul Ward

Medan lyftkranarna satte de sista stålbalkarna för taket på plats, så satt vi och gick igenom jackväxlar och lösningar för de olika studiorummen och jag fick honom att berätta många historier om de stora projekten och artisterna han arbetat med. Han gjorde förresten Annie Lennox hemstudio i Deia, Mallorca för många år sedan.

Flytande rum och isolering – Mason Industries UK
Varje rum i byggnaden har sitt eget betonggolv som flyter på ett "Jack-Up"-golvsystem. Väggar och tak kommer att byggas på dessa ”golvöar” för att säkerställa akustisk isolering mellan rummen och buller från gatan.

Vi vill inte heller att grannarna ska smyglyssna på hitlåtar som produceras i byggnaden...

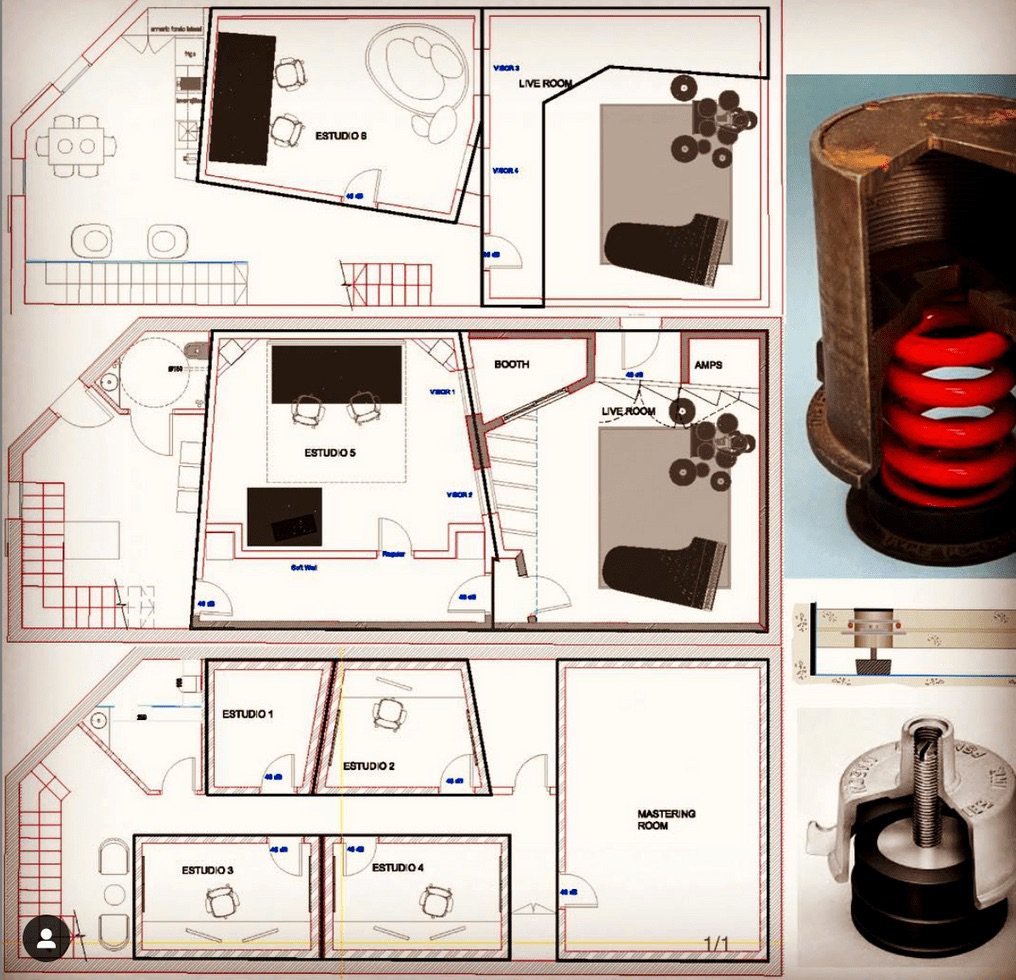

På bilden ser ni de "Jack-Up"-enheter som användes för att lyfta det flytande betonggolvet. (Klicka/dubbelklicka för störrre bild).


El, och ljudförbindelser i byggnaden
Vi planerar redan förbindelserna av ljud mellan alla rum. Till och med takterrassen kommer att anslutas för inspelningar under Palma-himlen.

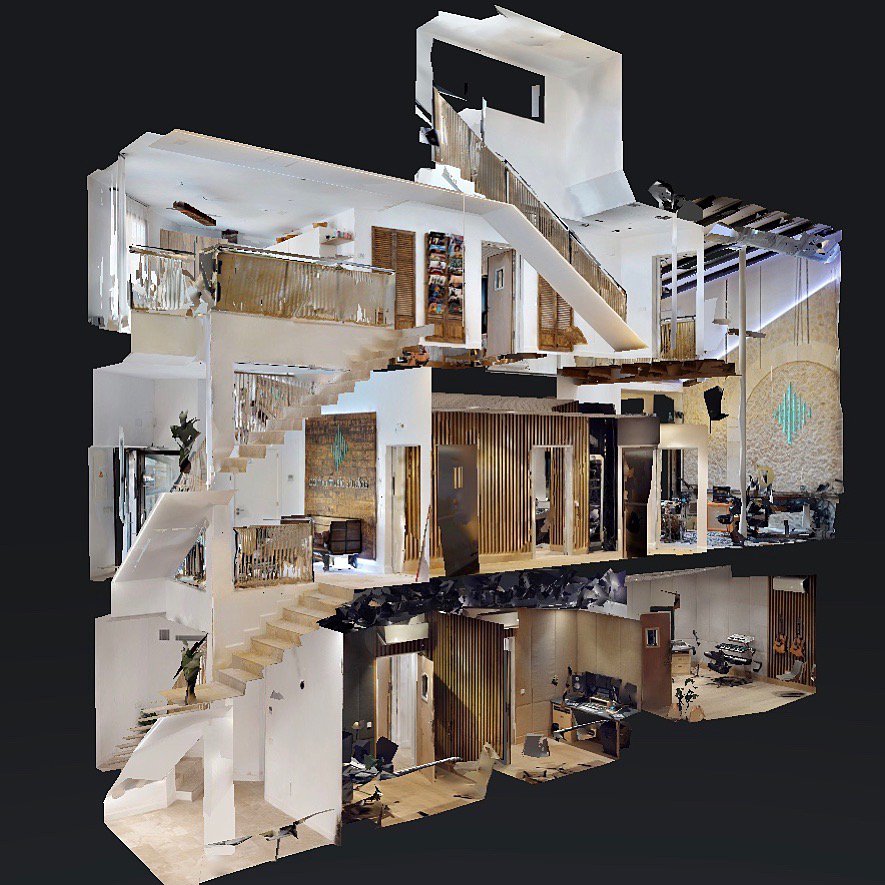

3D-rendering av hur byggnaden ska se ut. (Klicka/dubbelklicka för störrre bild).

Våning 1: tre projektstudior, ett sångbås och en större studio, förvaring och ett badrum.

Våning 2: entré/mottagning/badrum, vår huvudstudio och inspelningsrum med sångbås, gitarrbås och utgång till gatan för lastning.

Våning 3: Vardagsrum/kök, surroundstudio, trappor till takterrass och entré till balkong i live-rummet.

Våning 4: Takterrass.



Ström

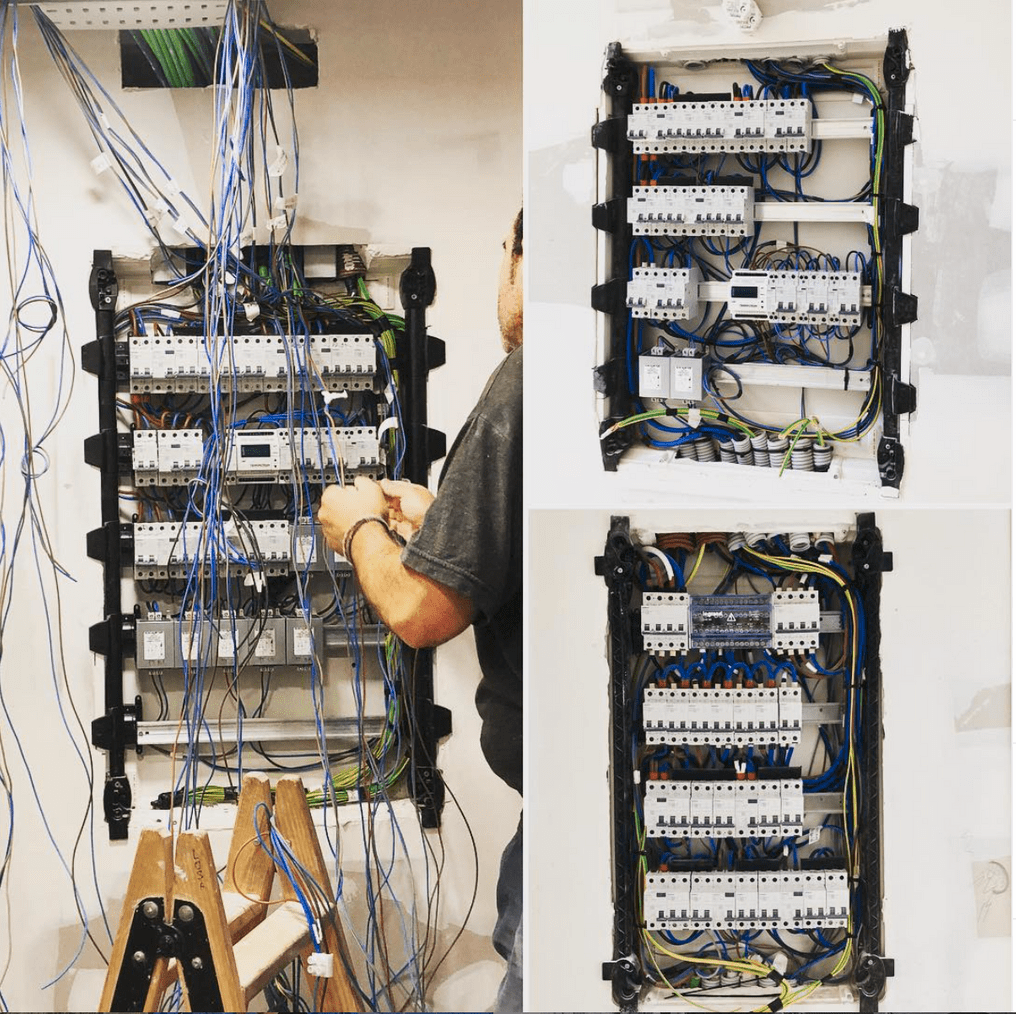

Varje våning har sin egen strömpanel för att separera ljudkablar från strömmen till ljus och annat. Tidsbrytare slår på högtalarna sist och stänger av dem först, bara för att förhindra att de går sönder. Olika uttag för brittiska och amerikanska kontakter. Massor av "kräm" för de största förstärkarna. Och kablar. Massor av kablar. När vi utformade Palma Music Studios ville vi skapa flera enskilda zoner för all ström och ljudkablar.

Screenshot-2019-11-09-16_18.15_red.thumb.jpg.cacec08fa09c7bbe2d988fb46443a808.jpgpower.thumb.png.9398f9d3c9f40bdf80b8d3c9f8cb8437.png

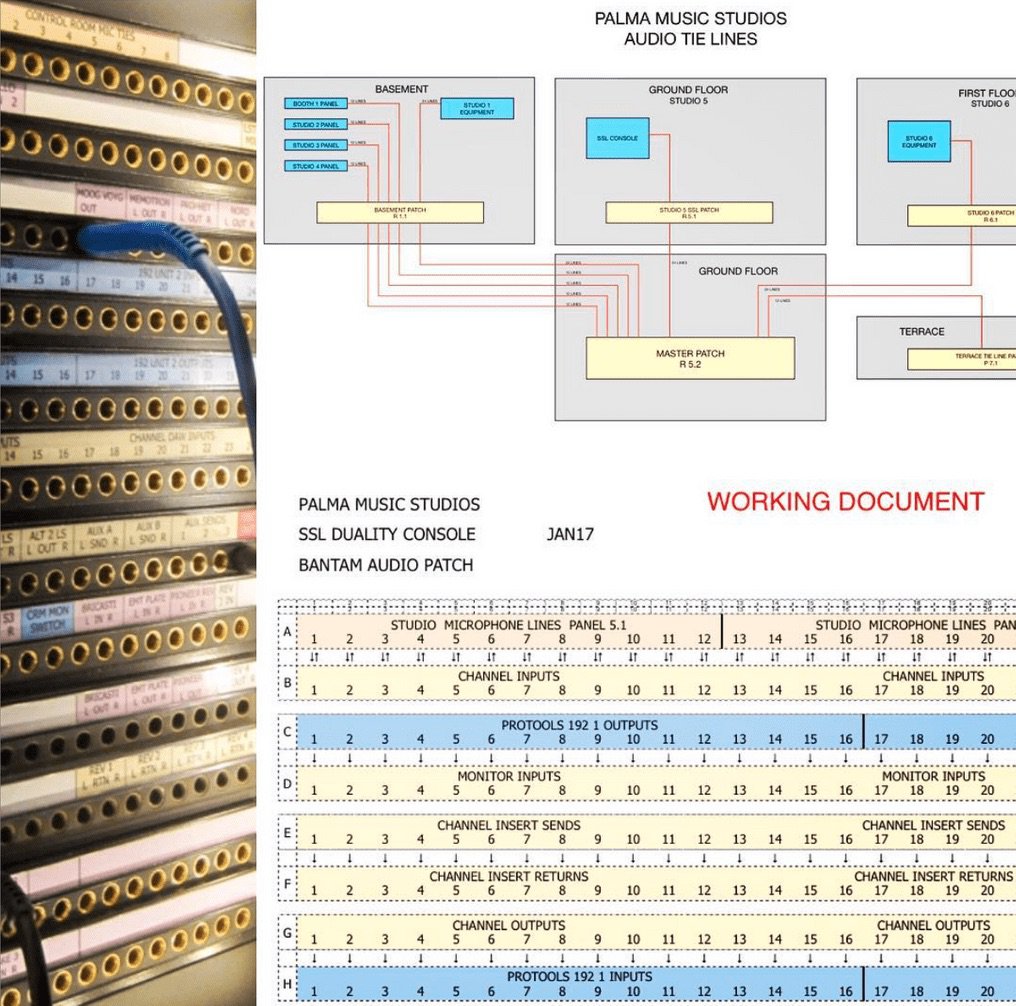

Ovan ser ni Paul Wards design till ljudkopplingar mellan studios, samt elcentralerna på de tre våningarna.

Varje våning ska kunna ha sin egen strömförsörjning för det team av människor som arbetar där – till exempel ett låtskrivarteam som gör hits på våning ett, ett rockband med producent på våning två, och ett postproduktions-team som redigerar film på våning tre. När arbetet är klart kan de träffas på takterrassen, innan de går ut och njuter av nattlivet i Palma.


Fortsättning följer i del 3...

Fredrik Thomander
Palma Music Studios
