DIY Diffusor

[Jasi]

Någon som vet hur stora, djupa, breda en diffusors "kanter" ska vara?

Nån som har gjort en? Vill ha en diffusor som diffusar så LÅGT som möjligt. eller den låga midden.

För att få den "effekten" finns det nån kalculator eller en ritning till det?

Ska bygga en Gobo, å på baksidan har jag tänkt mig sätta "en" diffusor,

En sån men Vertikala banor, inte sån med massa pinnar.. tar så mycket plats å vikt.

multi vägg 🥰


[JimBeam]

www.mh-audio.nl

..elller...

gör en sökning här på forumet.

[Jasi]

hittade..

Den var skitbra...

förutom man vet inte om calculator jobbar med såna pelare eller med såna vertikala slots eller va man kallar det..

Den ska ju liksom vara så lätt som möjligt.. ^^

Du gjort en?

[adrumdrum]

det du manar är altså QRD/Schroeder diffusor?

om du ska ner i låg mid så blir djupet mellan 250-över300 mm beroende på om det är 7 eller 11 fack.

Redigerat 16 januari 2010 av adrumdrum

[Fertan]

Googla reda på Acoustic Calculator, den har för både QRD och skyline, och lite annat smått och gott...

[Jasi]

Sweet! Will do

Va tror ni om min idé över huvudtaget då? ska göra 2 st GOBO's å på baksidan av det ska det vara diffusors..

Det ser ut som om det är 1 hel GOBO men jag råkade ritade ihop dom ifrån början så fortsatte det så....

Så är den lite off mått också. I programmet gav jag den totalt 100 cm.. den kommer vara totalt 60x2+2x2.. 124 cm alltså... bredden på isoleringen plus ytter"höljet"..


Redigerat 16 januari 2010 av Jasi

[Fertan]

Med 14cm som maxdjup kommer du bara komma ner till ca 1000hz...

Edit: Vill du komma ner till låga mids, typ 400hz, kommer du behöva ha maxdjup ligga på ca 35cm... Med acoustic calculator:

(cm)

Well 0 = 0.00

Well 1 = 3.91

Well 2 = 15.65

Well 3 = 35.18

Well 4 = 19.55

Well 5 = 11.73

Well 6 = 11.73

Well 7 = 19.55

Well 8 = 35.18

Well 9 = 15.64

Well 10 = 3.91

Redigerat 16 januari 2010 av Fertan

[Jasi]

tackar tackar...

Bör egentligen kunna sånt här efter Vågrörelseläran i Fy B kursen.. men vet ändå inte...

Vet ni om det är halvavåglängden som ska kunna "gå in" i själva saken och sen ut igen? För isåfall är det ju skitlätt att räkna ut exakt..

Om t.ex ska har 1/4 del utav vågen. Så blir längden på djupet på det ljudetshasighet V delat på frekvensen 400 hz, delat på 4 (för att få det till 1/4, annars blir det hela perioden) det blir alltså 21,5 cm på 400 hz.... men jag skulle tro att man ska ha Halvavåglängden kanske? då måste djupet vara 42 cm..

Eller har jag fel?

[adrumdrum]

räknade ut 7 och 11 på 400hz

7:

Frequency : 400 Hz

Prime seed : 7

Frequency low : 300,0 Hz

Frequency high : 1 459,9 Hz

Depth of wells :

Well 0 = 0,00 cm

Well 1 = 6,14 cm

Well 2 = 24,57 cm

Well 3 = 12,29 cm

Well 4 = 12,29 cm

Well 5 = 24,57 cm

Well 6 = 6,14 cm

eller 11:

Frequency : 400 Hz

Prime seed : 11

Frequency low : 300,0 Hz

Frequency high : 1 459,9 Hz

Depth of wells :

Well 0 = 0,00 cm

Well 1 = 3,91 cm

Well 2 = 15,64 cm

Well 3 = 35,18 cm

Well 4 = 19,55 cm

Well 5 = 11,73 cm

Well 6 = 11,73 cm

Well 7 = 19,55 cm

Well 8 = 35,18 cm

Well 9 = 15,64 cm

Well 10 = 3,91 cm

[Jasi]

Sidärja nu är Absorbenten klar 😛 ska testa idag.

lite bild "historik"

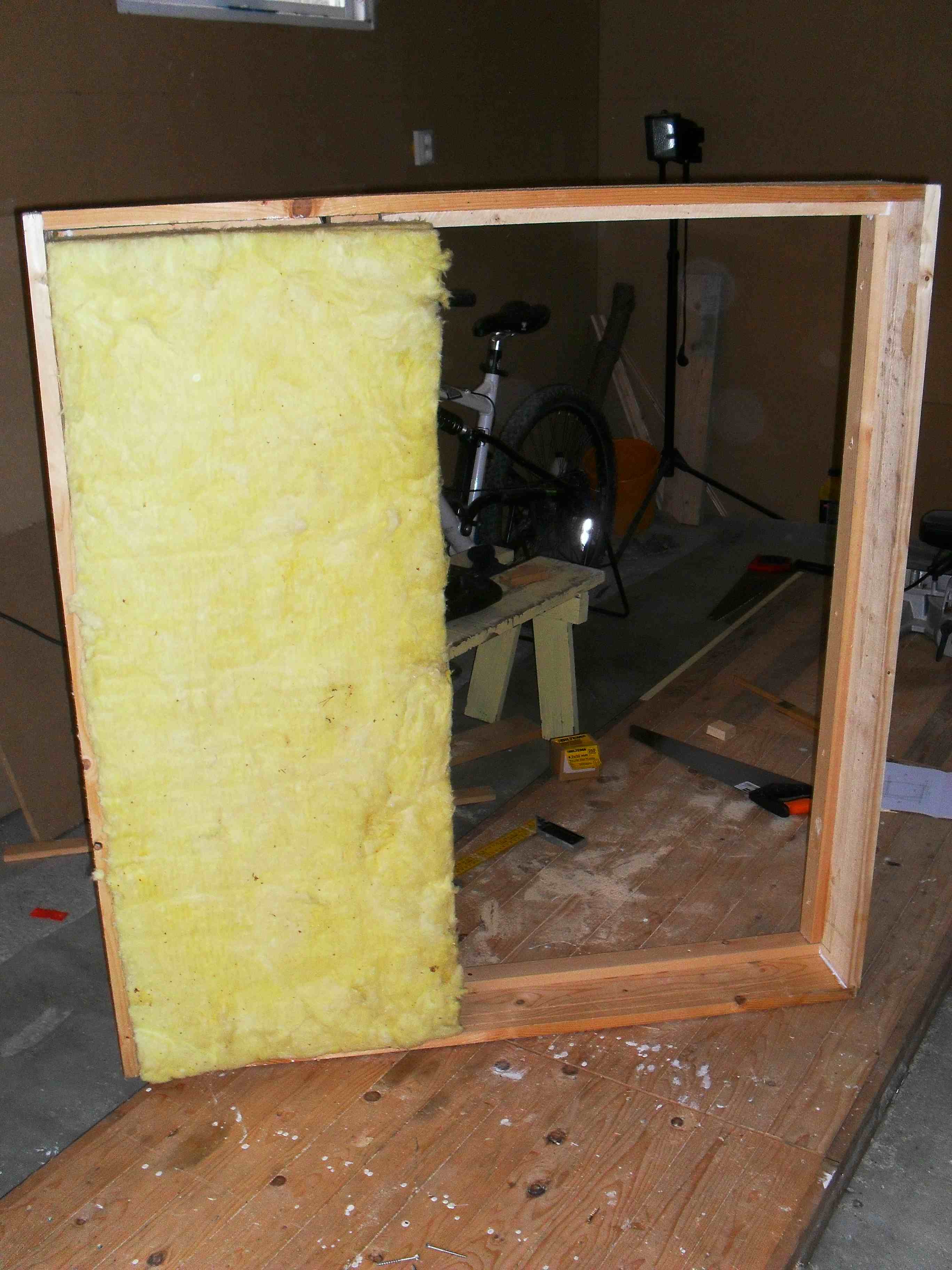

Ramarna ihopbyggda å så

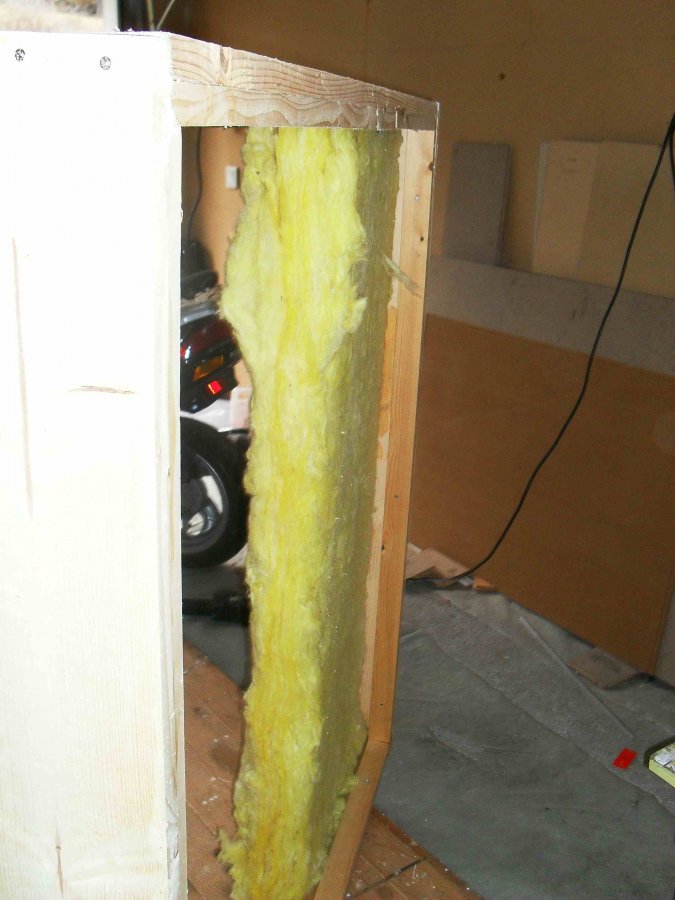

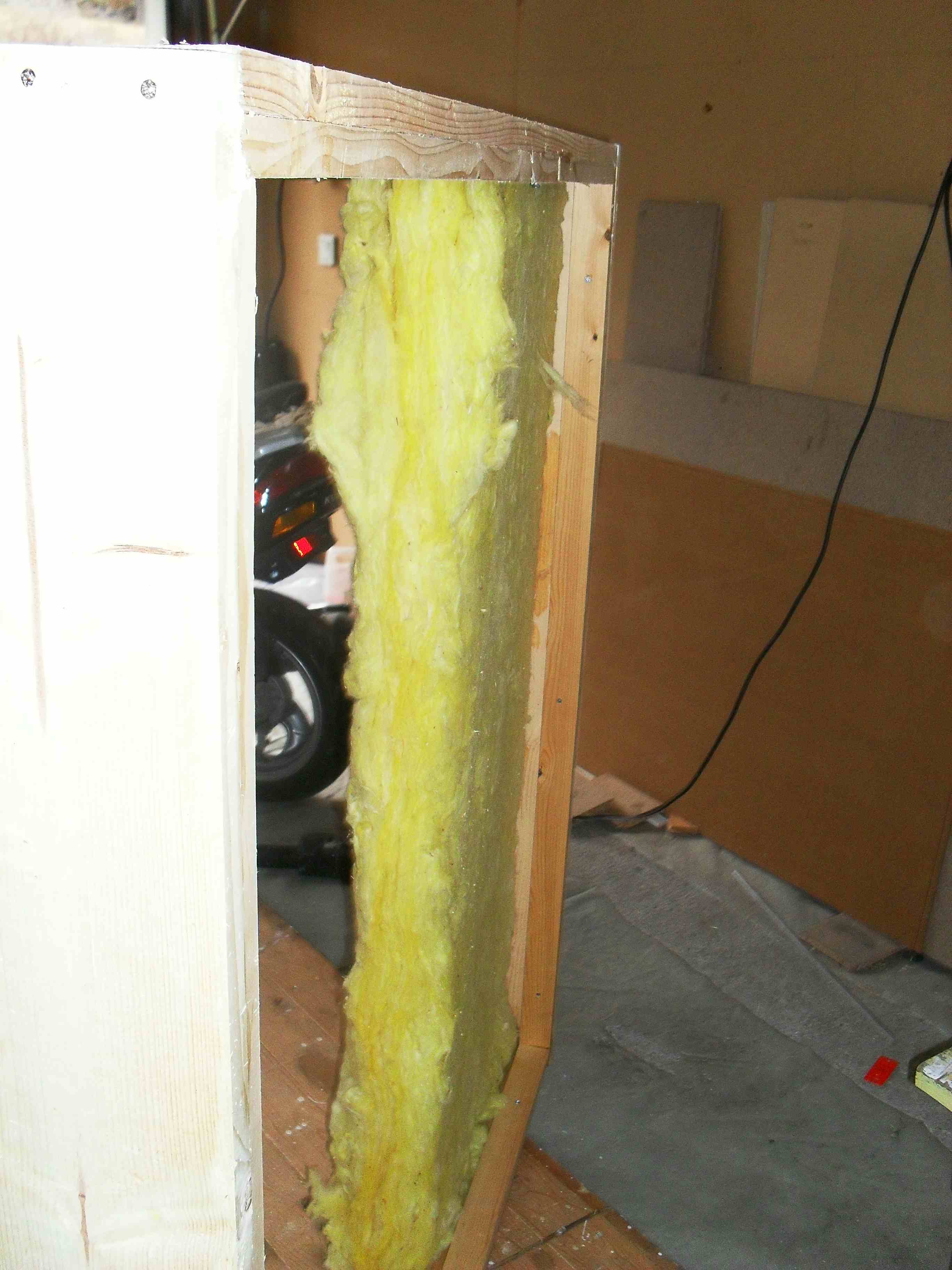

en drygt 5 cm luftficka bakom. senare blev väl den totala djupet på glasfibern ca 13-15 cm

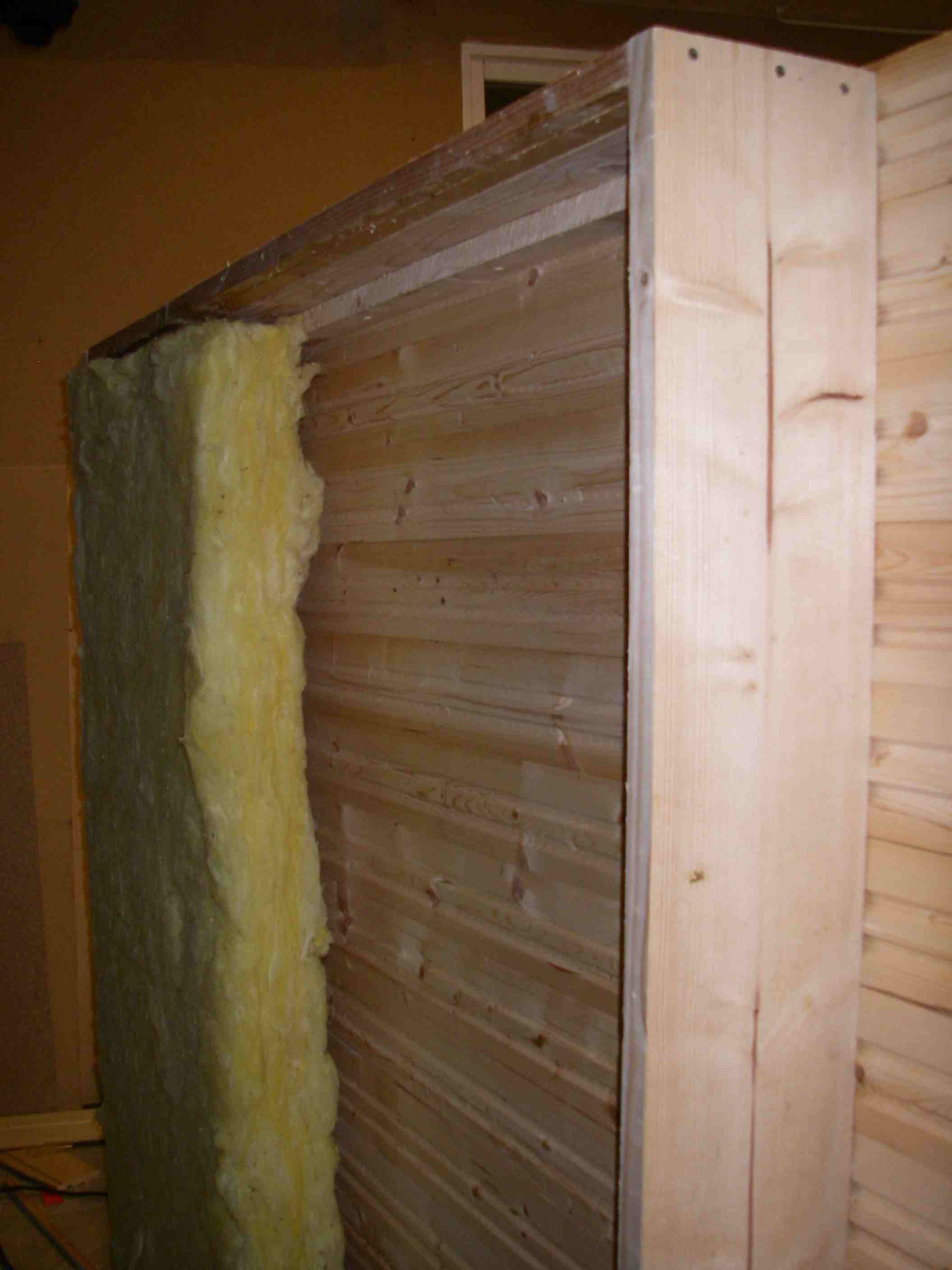

Baksidan, hittade några gamla råsponter som man kan vända sen om man vill ha snygg baksida 🙂

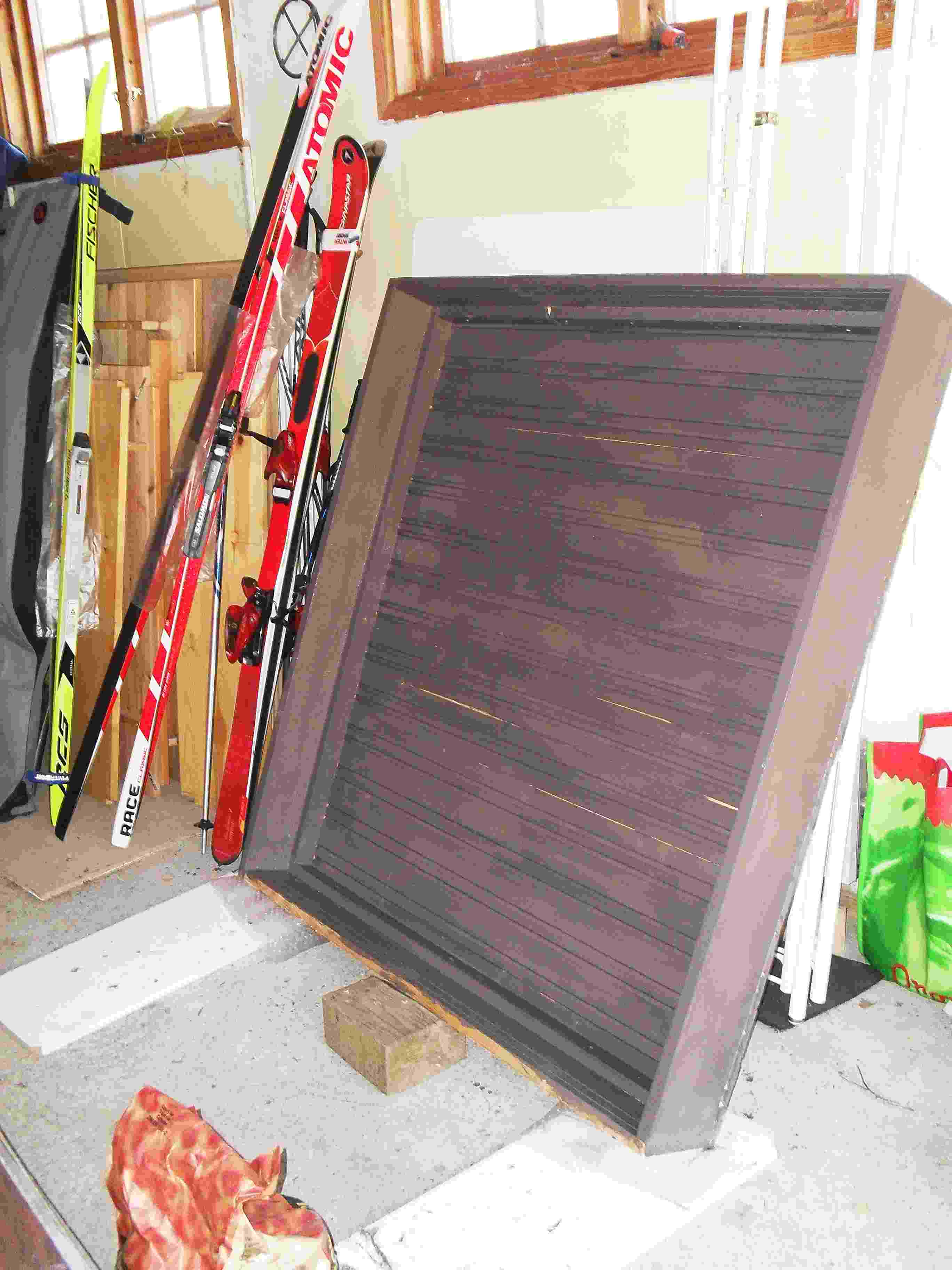

Till slut hittade jag lite "grundfärg" gammal utomhus väggffärg som jag tunnade ut..

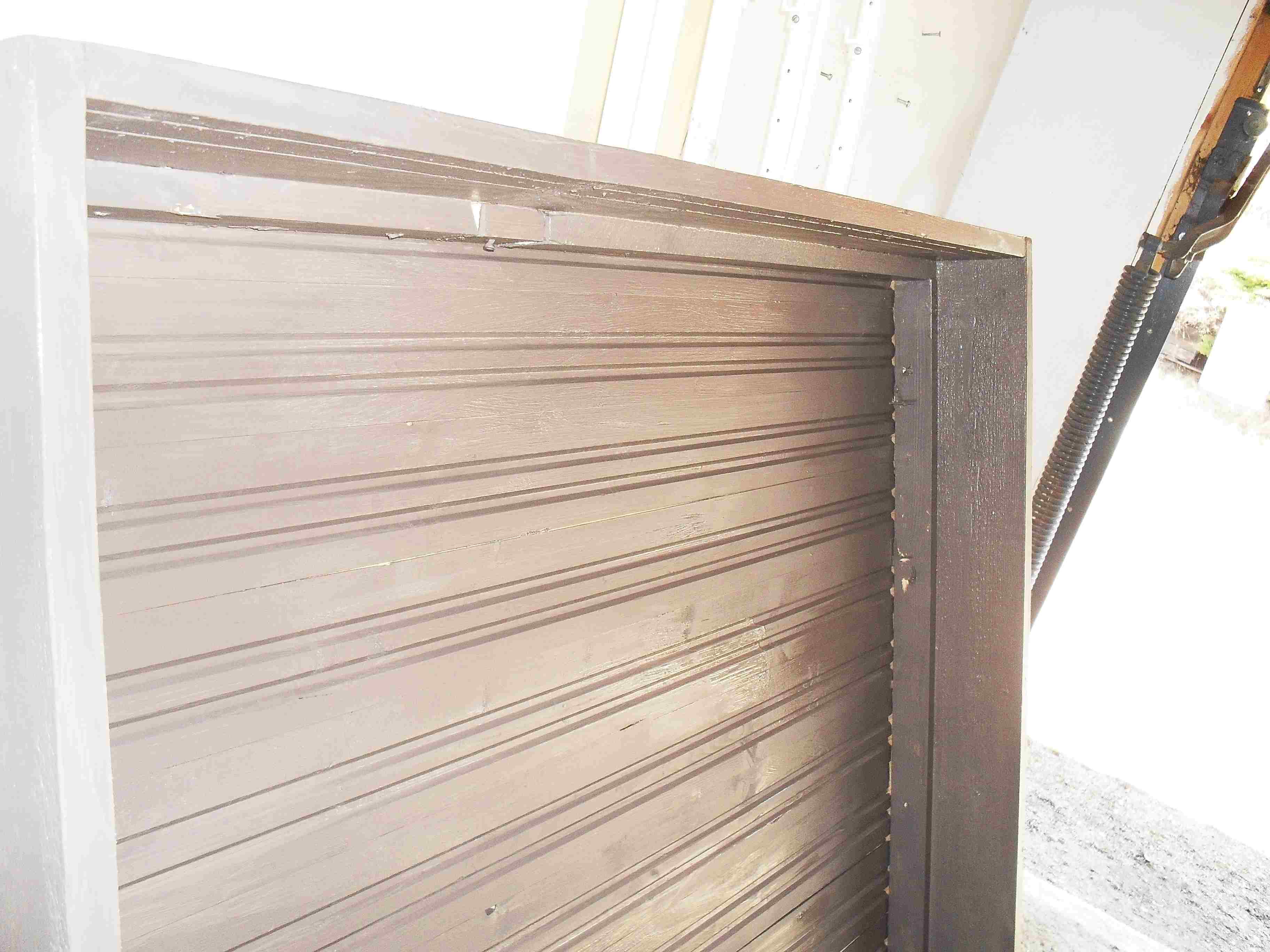

Målade även insidan bara för att.. kanske bäst så.

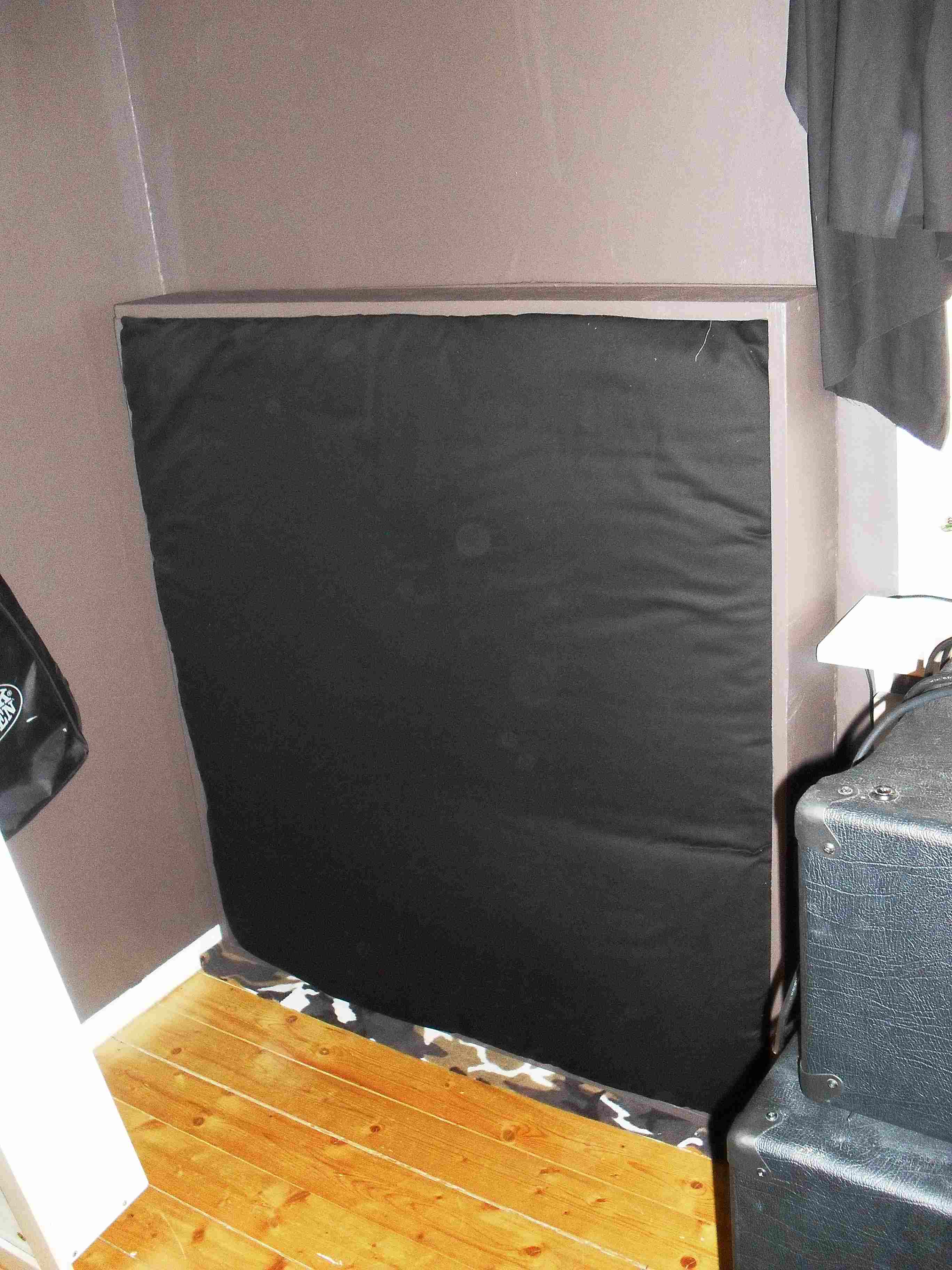

Den färdiga. ganska tätt Bommuls "Byxtyg", tror jag funkar.. hoppas jag iaf. Band ihop baksidan med andra tyg remsor.. det funka skit bra.. Förutom att hela "saken" är utåtböjd, ge förslag på sätt att räta upp den tack. funderade på å lägga till någe hårdpapp på baksidan eller så så den håller sig rak.
