Studio i lägenhet

[ostfisk]

Vänstra hörnet klart! Har påbörjat högra hörnet. Inte jättelångt kvar nu till jag sätter in stenullen.

[Gäst]

Kanske skulle skippa subben, har du inte skitmycket basfällor kommer det bara att stå och yla vid nån skön frekvens. :-)

Alltså skitmycket.

Redigerat 26 augusti 2017 av Gäst

[ostfisk]

Det blir inget problem. Bakre väggen (som du ser på bilderna) kommer att täckas med 60 cm tjocka absorbenter golv till tak. Enligt akustikern kommer 30 Hz absorberas 90%. Och den lägsta stående vågen ligger på 39 Hz. Tack för omtanken dock! 🙂

[ostfisk]

Studiobygget fortsätter! Vänstra hörnet klart!

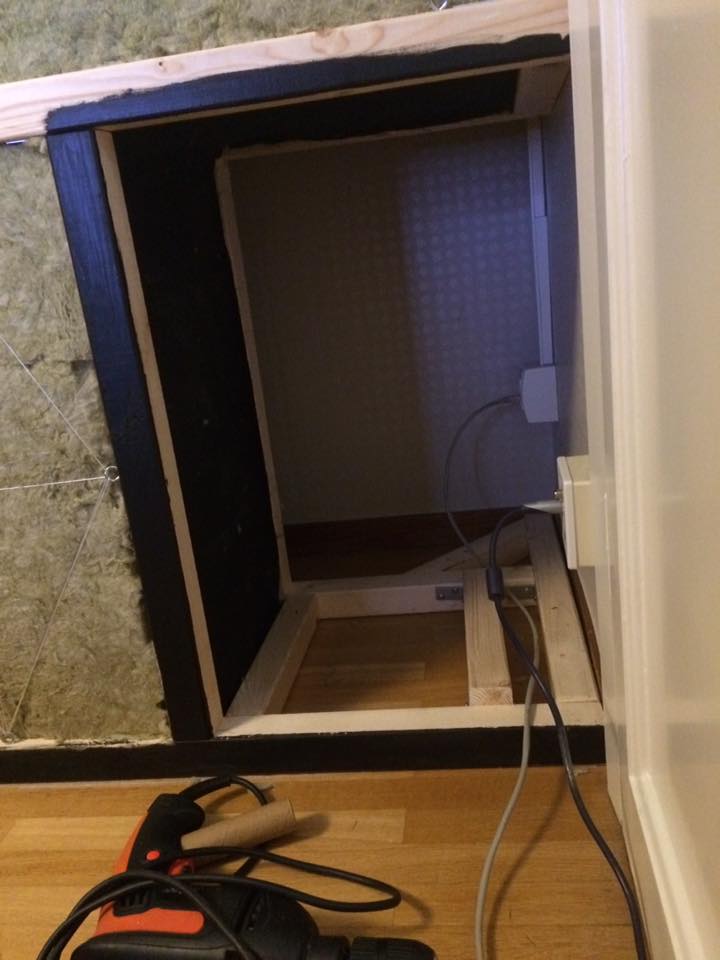

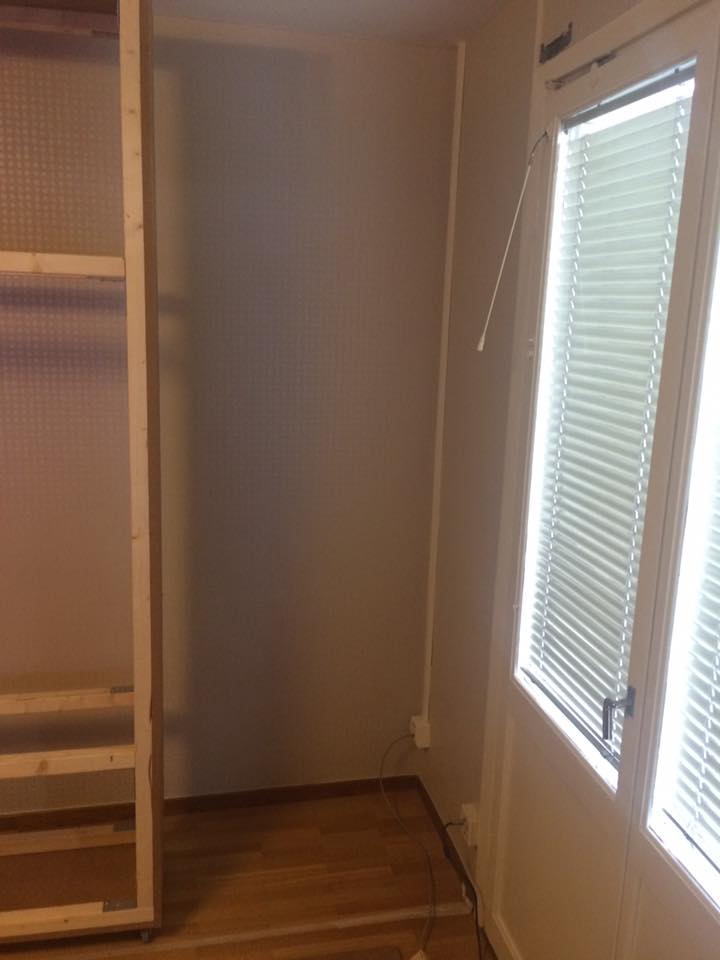

Högra hörnet innehåller Internet och TV uttag så jag måste bygga runt dom. Tänker att jag bygger en utdragbar box

så jag kommer åt dom. Boxen fylls sen med stenull så att jag får isolering där nere också!

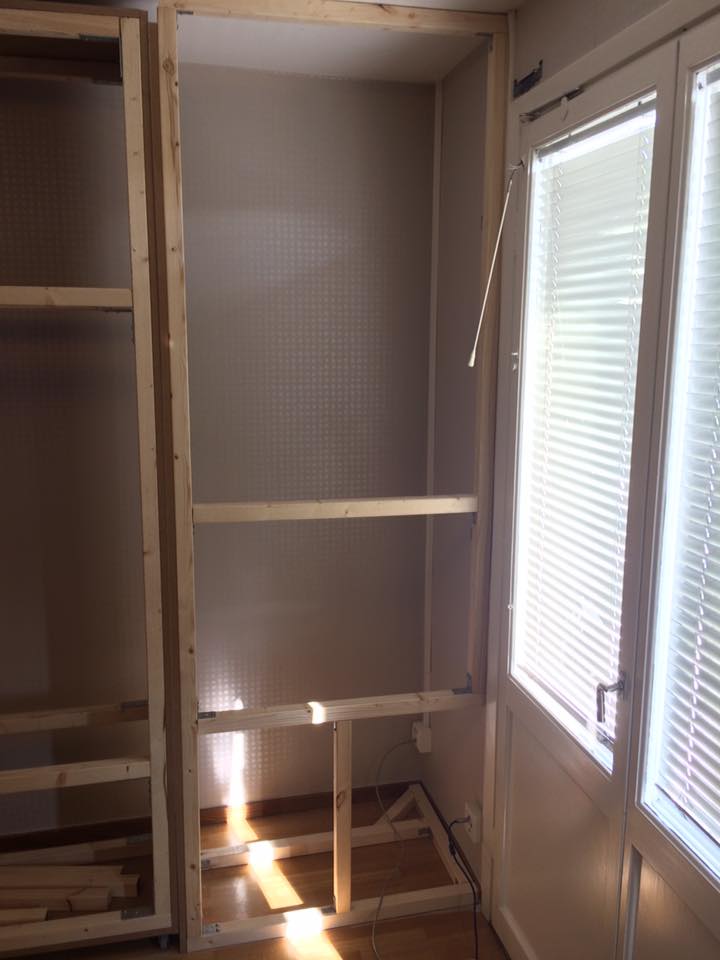

Hörnet påbörjat!

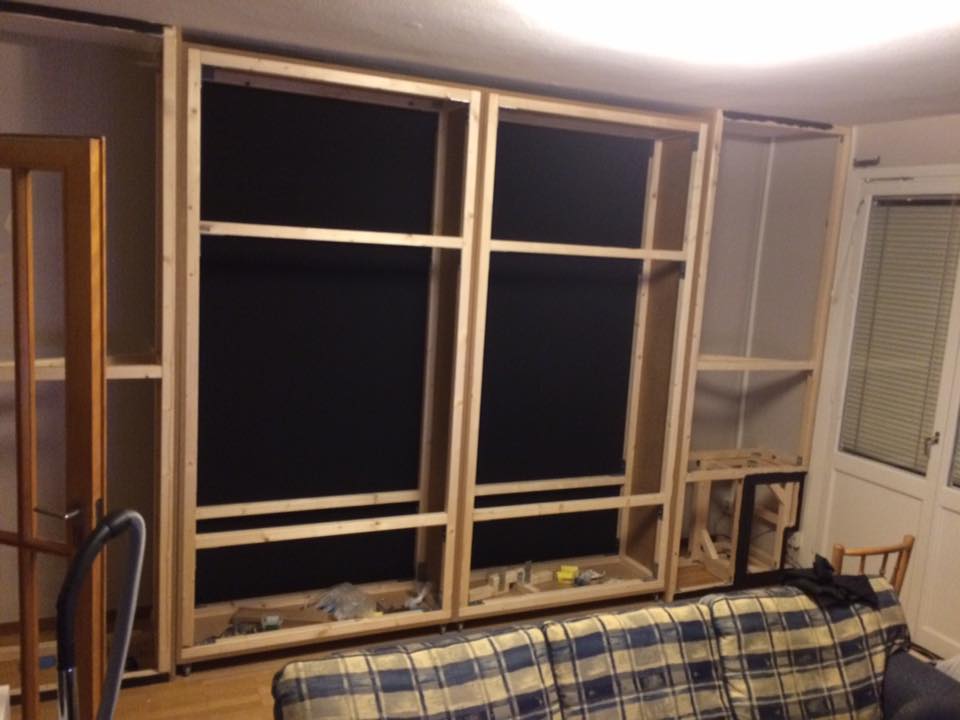

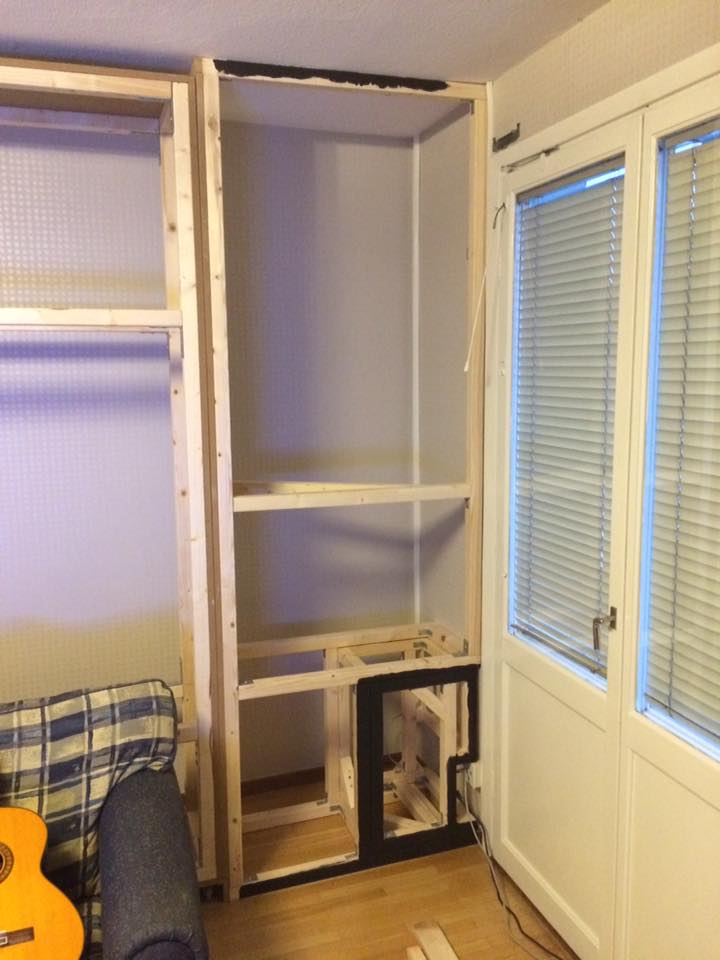

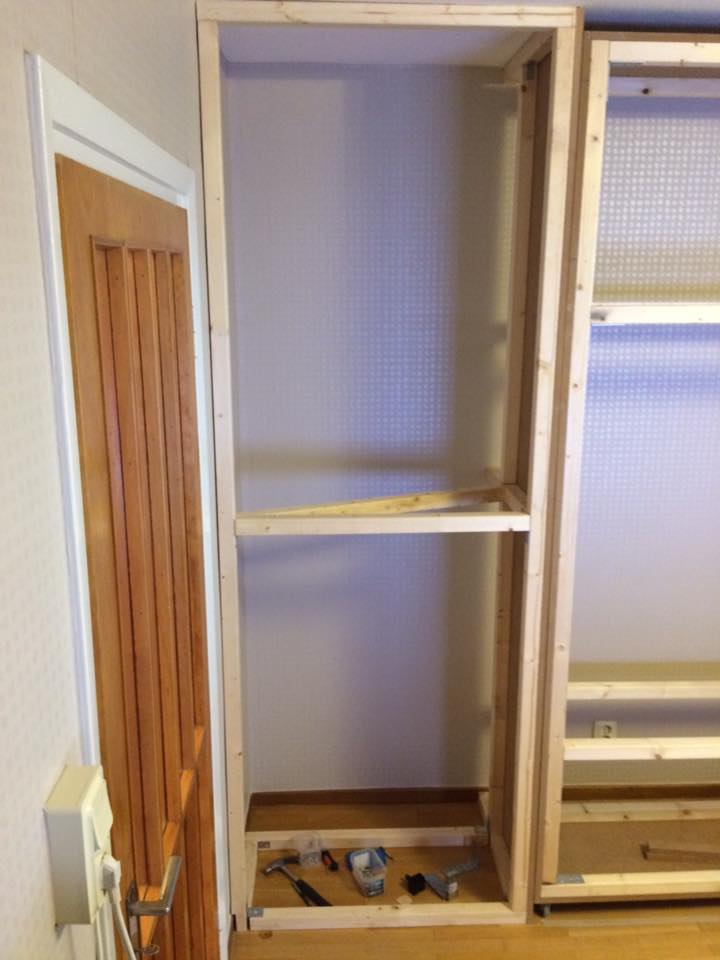

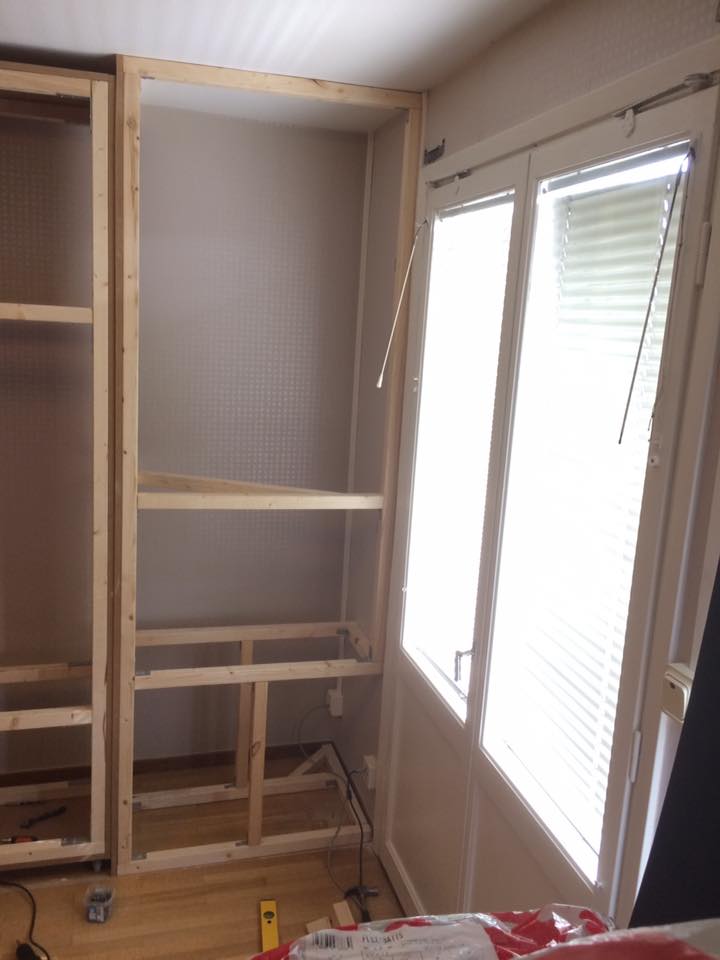

Stommen klar! Nu börjar arbetet med boxen!

Jag bygger boxen på plats så att den får exakt passning.

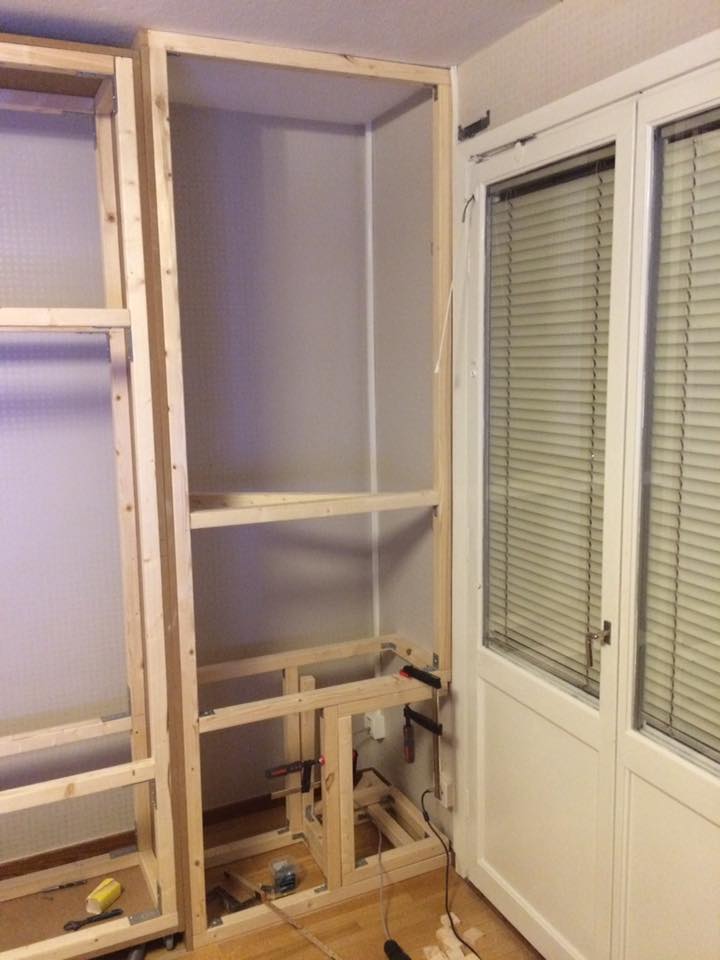

Boxen klar och jag har målat vissa reglar svart, detta för att eventuella skarvar mellan tyg och regel inte skall synas.

Tyget är också svart.

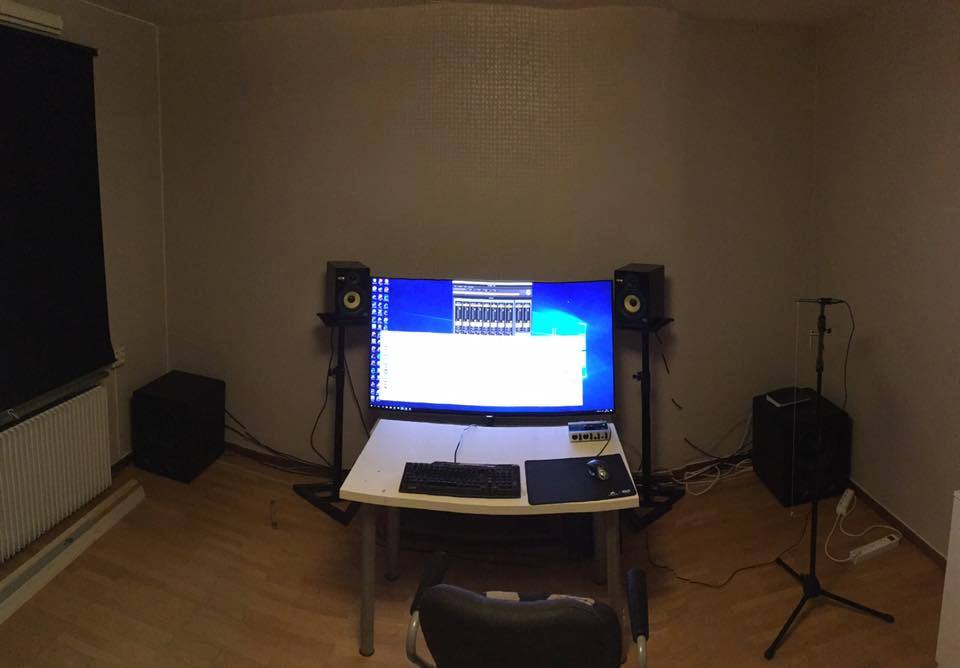

Uppmätning av rummet, utan stenull. Notera att 39 Hz är 34 dB starkare än 66 Hz. Det finns mycket att förbättra med andra ord! 🙂

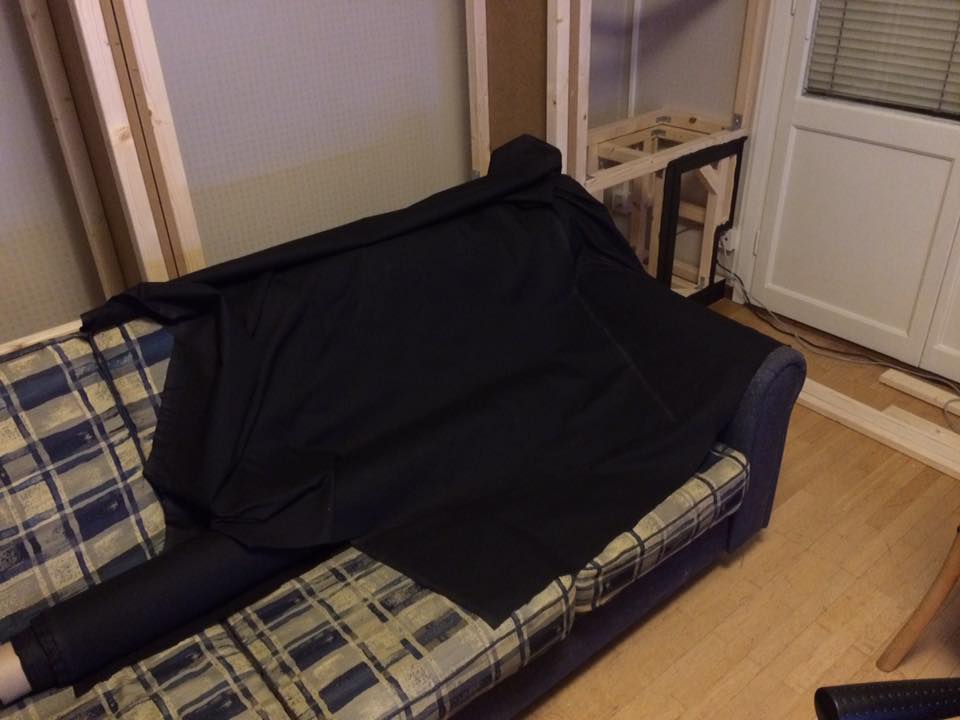

Tyget!

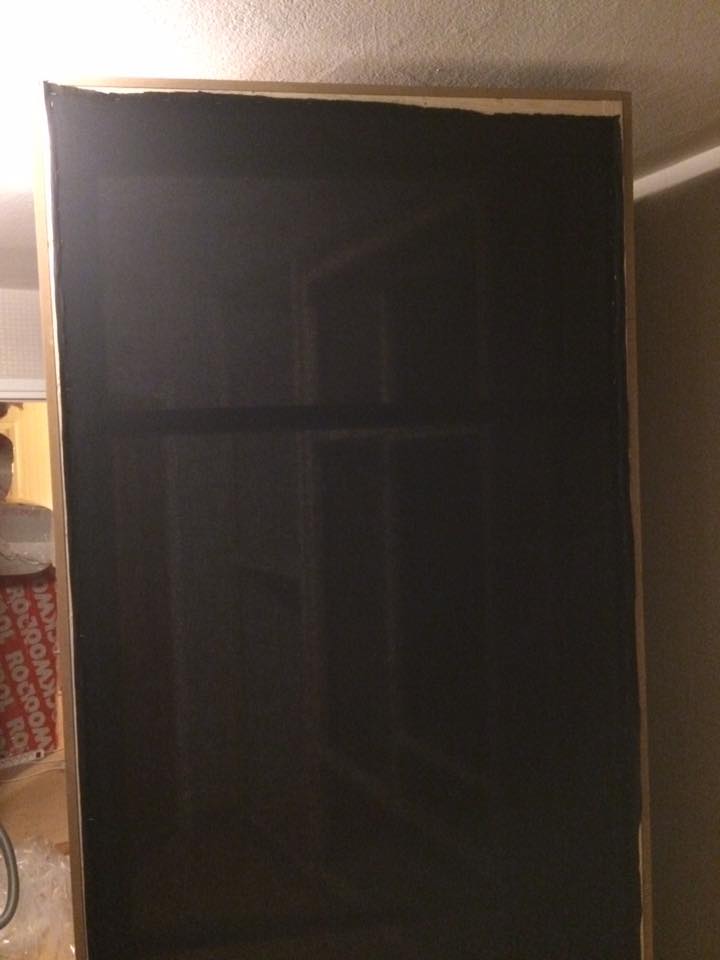

Baksidan tygad, fruktansvärt fult. Tur att det är baksidan! Kommer vara mycket mer noggrann på framsidan!

Resultatet. Ser ju bra ut, puh!

Nästa steg är att sätta in stenullen! 🙂

[CHAE]

Det här blir nog kalas tror jag! 🙂  Ett mycket intressant DIY-bygge, ostfisk. Keep us posted!

Vänligen,

CHAE

[slejnard]

Härligt! Bra jobbat ostfisk! 🙂

[ostfisk]

På 2017-10-04 at 19:58 CHAE sa:

Det här blir nog kalas tror jag! 🙂  Ett mycket intressant DIY-bygge, ostfisk. Keep us posted!



Vänligen,

CHAE



På 2017-10-04 at 20:57 slejnard sa:

Härligt! Bra jobbat ostfisk! 🙂

Tack tack! 🙂

[ostfisk]

Det går framåt!

De flyttbara absorbenterna, fyllda med stenull!

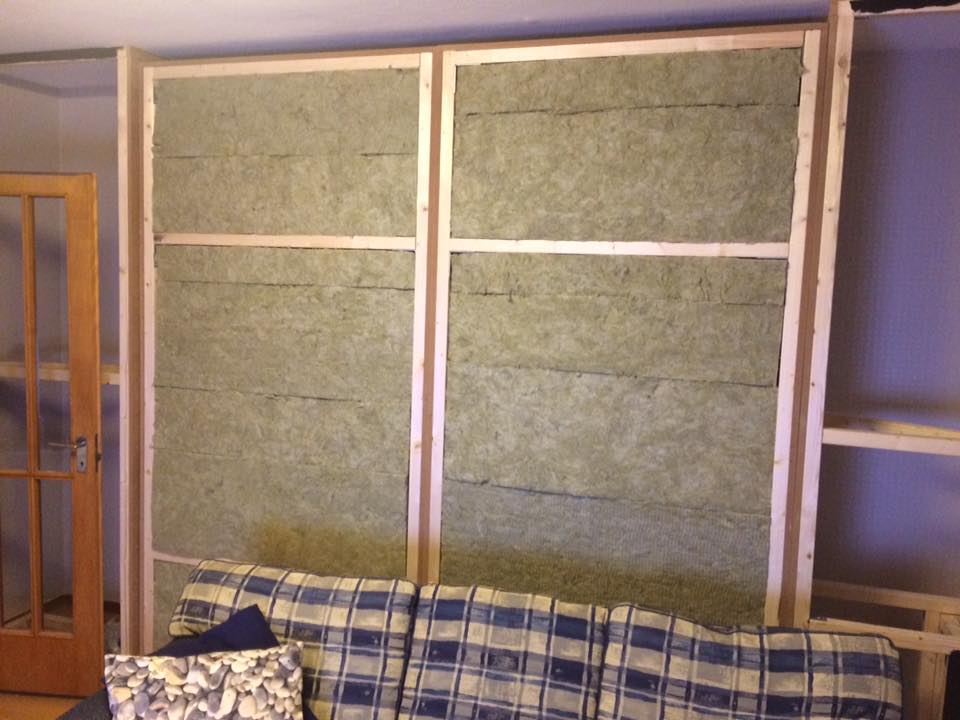

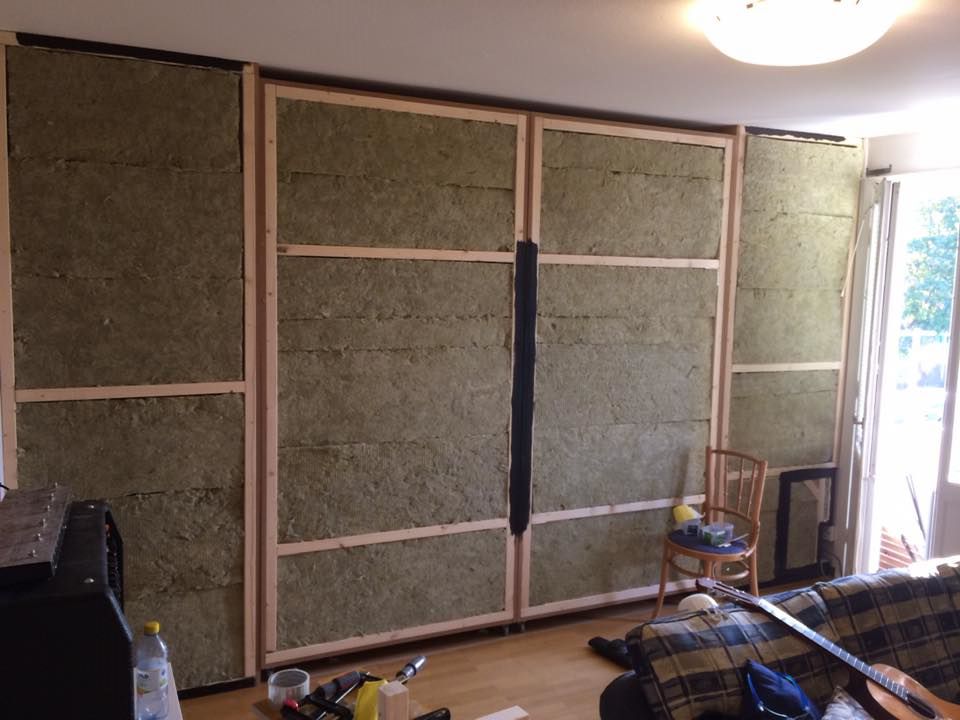

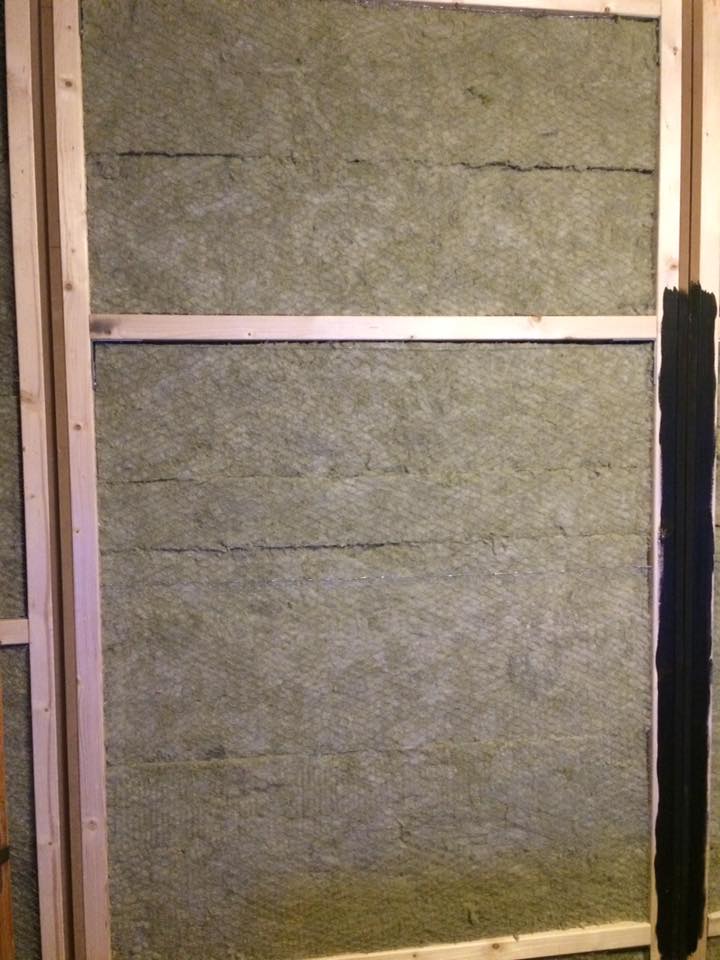

Hela väggen fylld!



Satte hönsnät framför stenullen för att förhindra den från att bukta ut och ligga mot tyget. Det blev inte bra dock. Fick det inte att bli plant utan det buktade ut och in om vartannat.

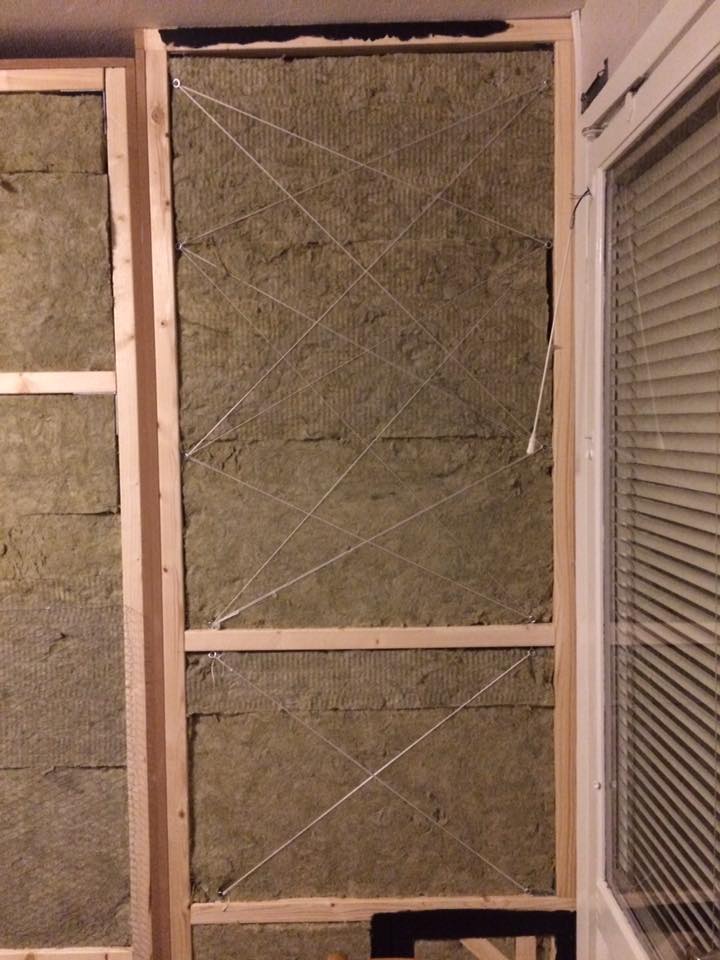

Spände snöre framför istället. Mycket bättre! När jag fått dit allt snöre så är det dags för tyget!! Sen skall jag mäta upp rummet och se hur stor skillnad stenullen har gjort! Skall bli spännande!

/Jens

[Casperfren]

@ostfisk

Spännande! Du har alltså 60cm solid absorbent längst bak. Har också haft den idén.. borde ju bli som att bakre väggen försvinner akustiskt:)

[ostfisk]

2 hours ago Casperfren sa:

@ostfisk

Spännande! Du har alltså 60cm solid absorbent längst bak. Har också haft den idén.. borde ju bli som att bakre väggen försvinner akustiskt:)

Nästan, det är 40 cm absorbent och 20 cm luft. Men det är nästan samma som 60 cm solid absorbent. Får se sen på mätningen vad den har haft för påverkan. 🙂

[Casperfren]

@ostfisk

Mätning, mätning, mätning.....?

[ostfisk]

Idag vart jag klar med tyget!

Lite bilder:

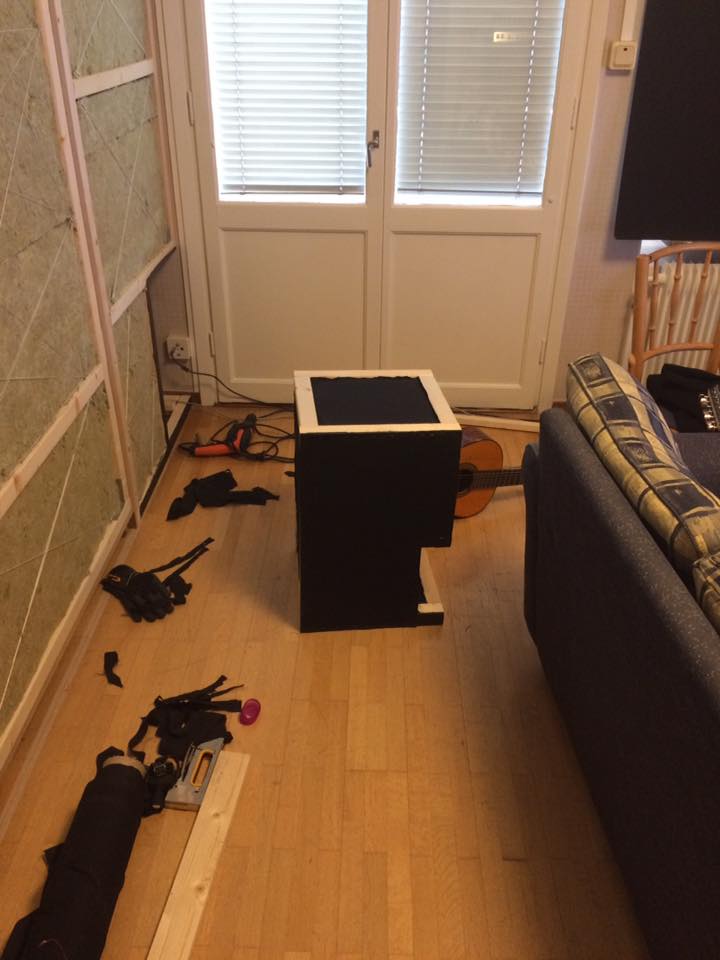

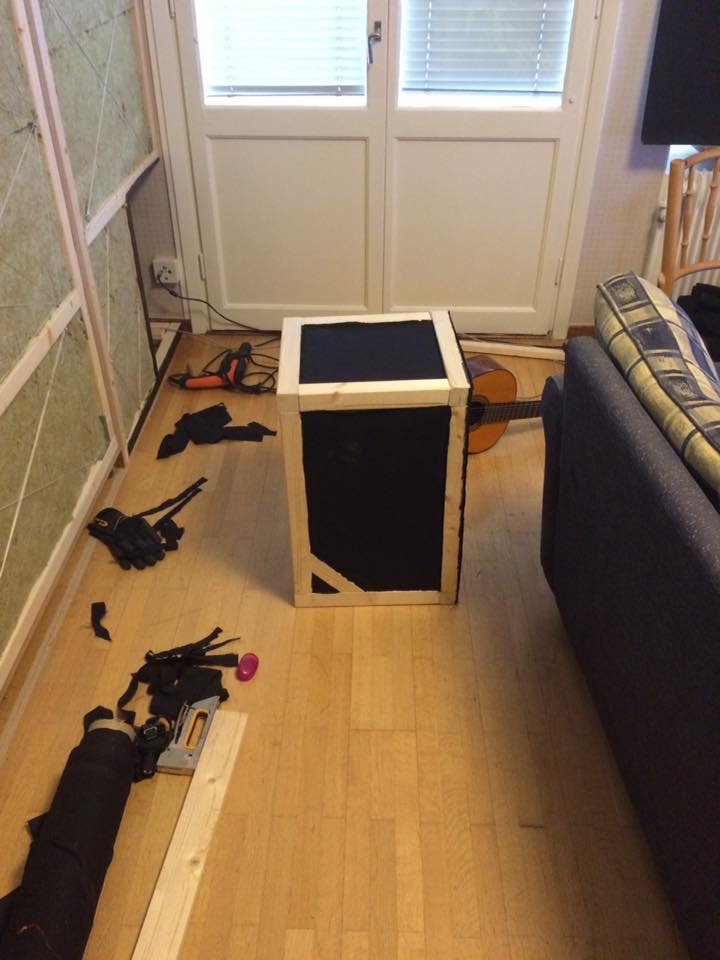

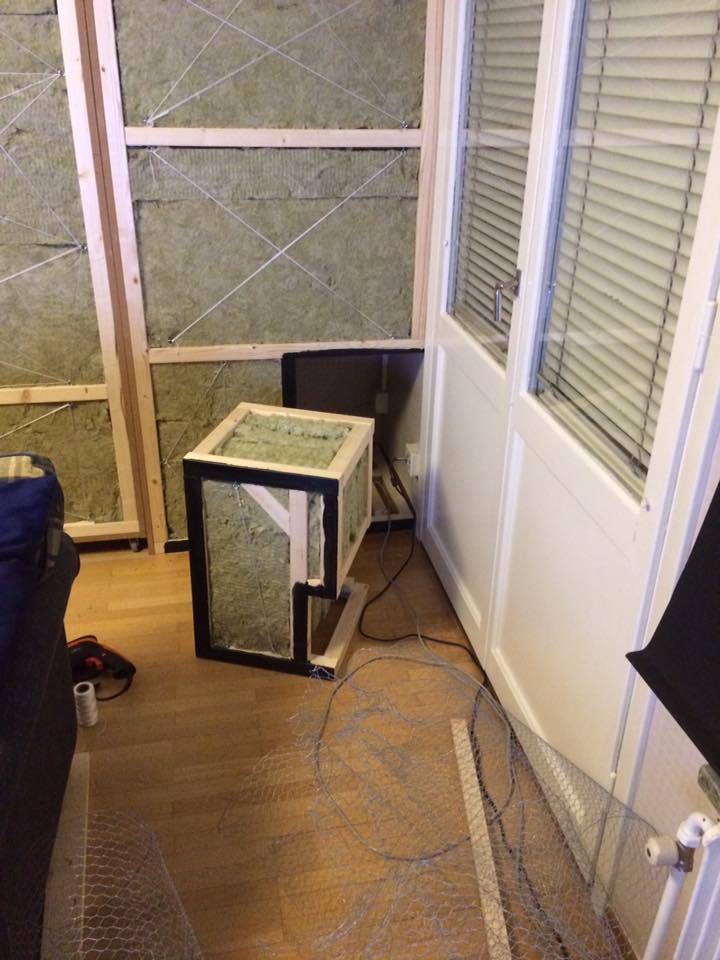

Den utdragbara boxen, fylld med stenull!



Nu tygad!



På alla sidor!



Hålet också.

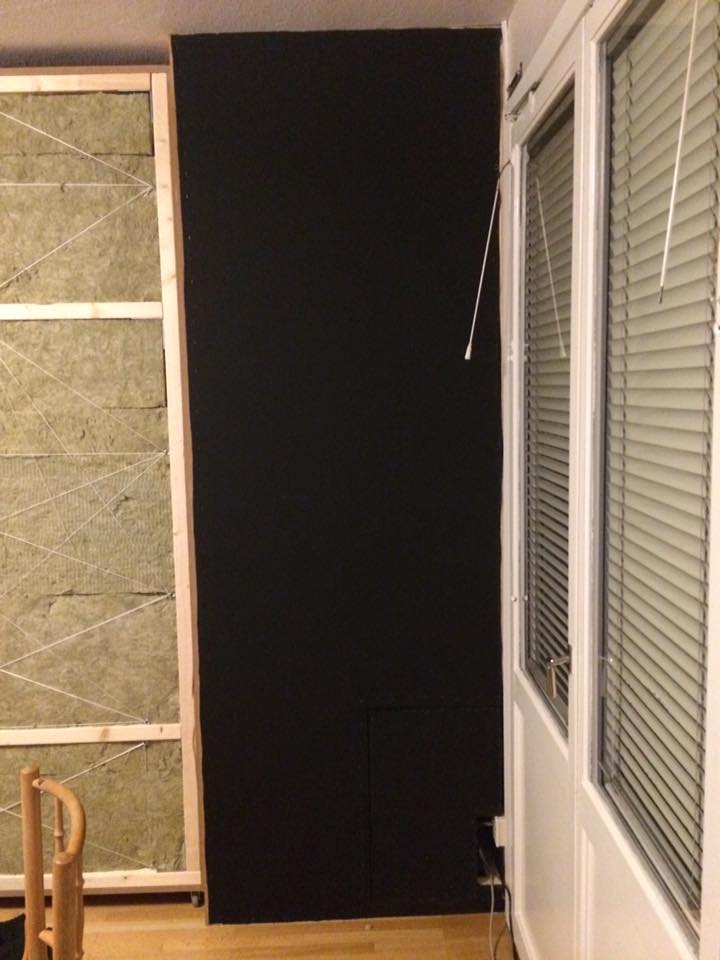

Högra hörnet tygat! Boxen på plats!

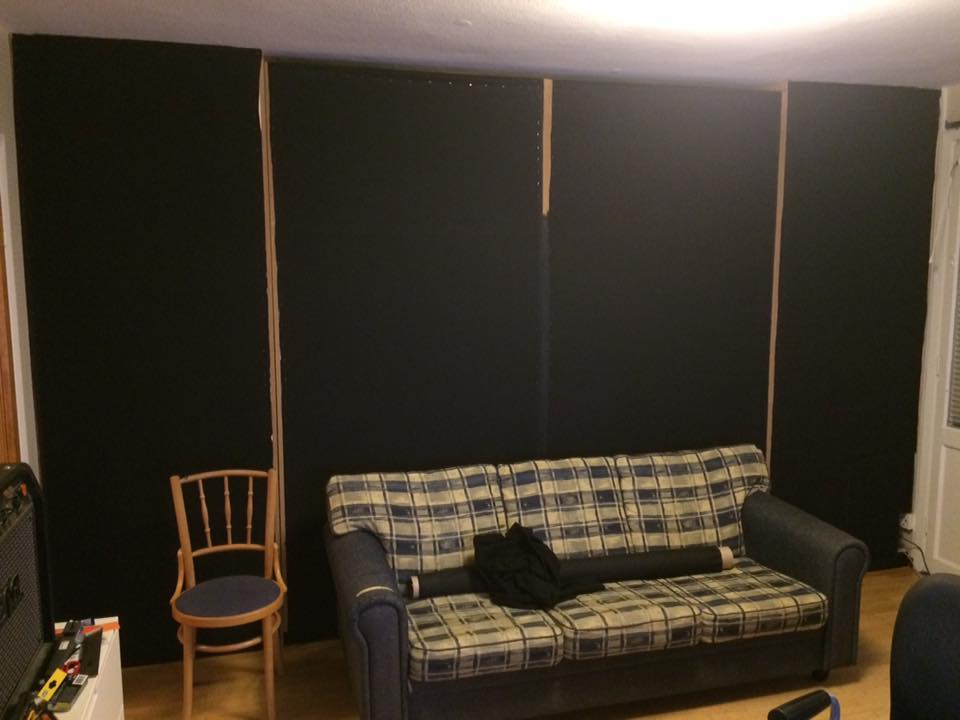

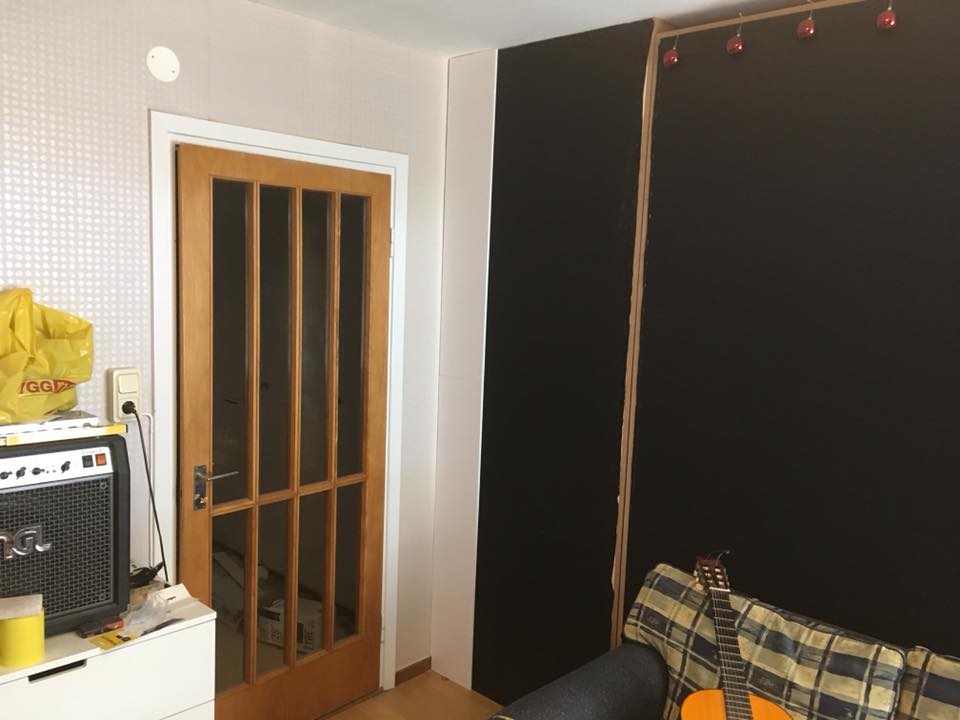

Hela väggen tygad! Imorgon skall jag mäta upp rummet! Skall bli spännande! 🙂

[Casperfren]

Hur blir det med mätningen?:)

[ostfisk]

Mätning ni skall få! 🙂

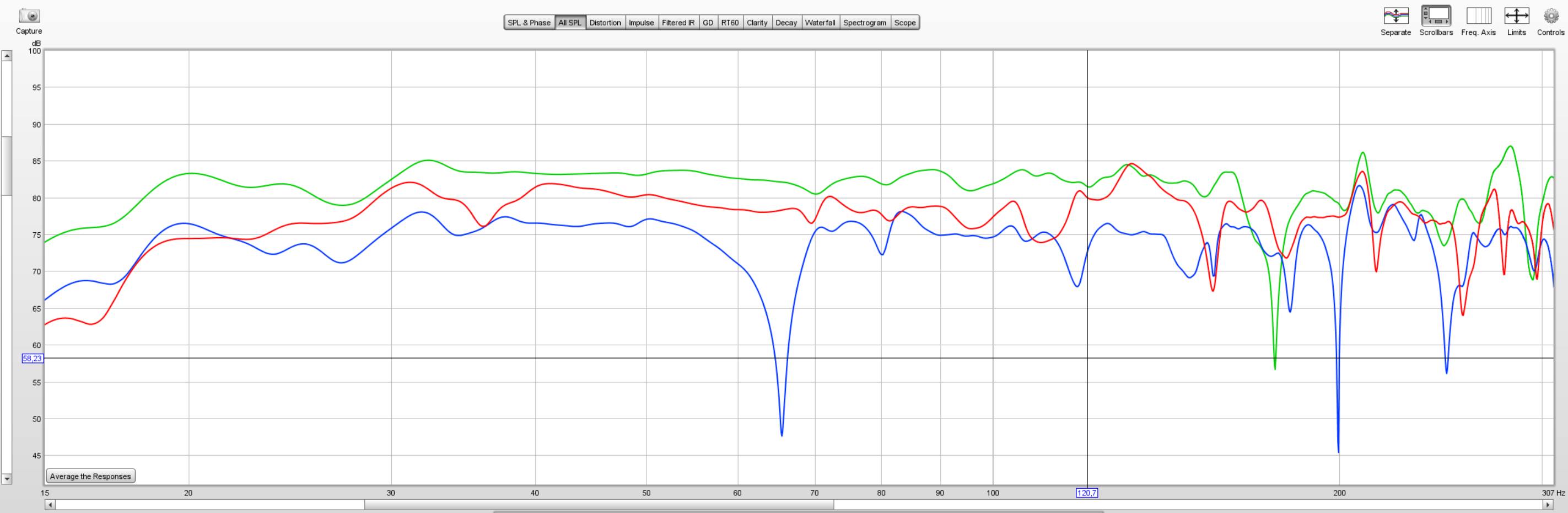

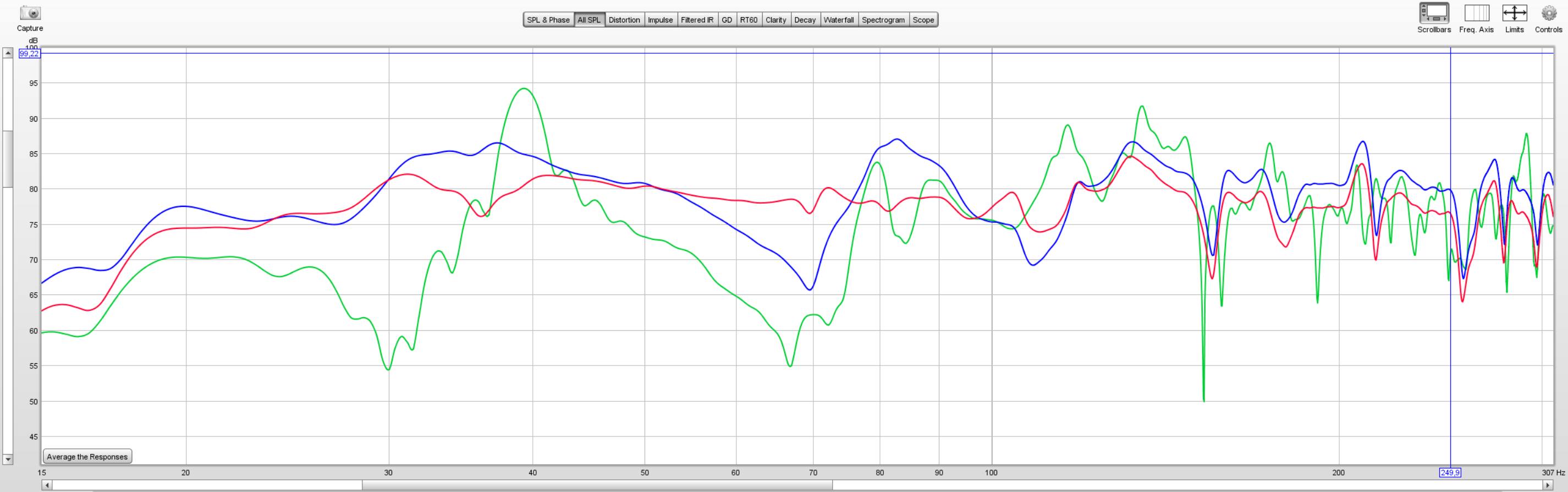

Gröna linjen är rummet utan absorbenter, dvs. helt tomt. Blåa är rummet med 40 cm stenull + 20 cm luft. Röda är samma som blåa fast jag har EQat monitorerna med en DSP-enhet. I detta skede kan jag höra ner till 25 Hz! I det tomma rummet kom jag ner till typ 36 Hz om jag minns rätt. Men det blir bättre!

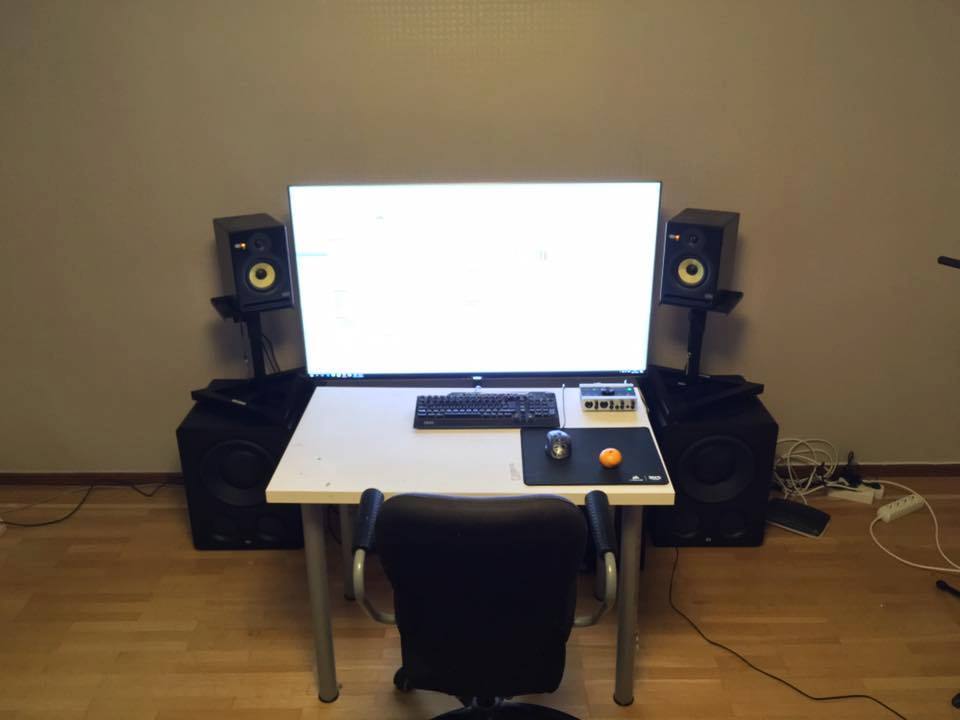

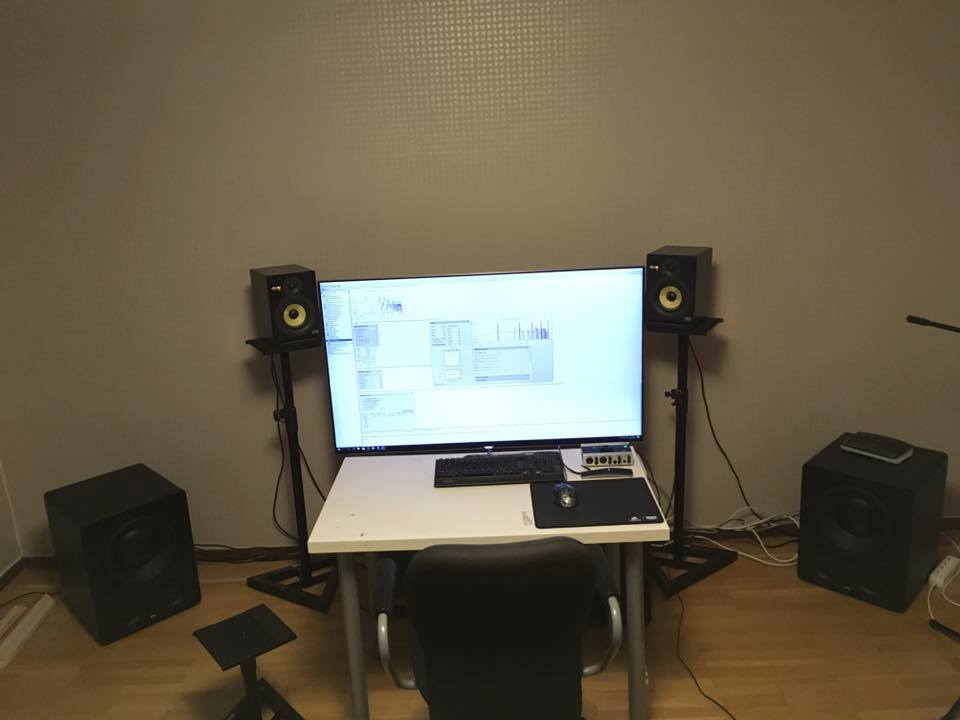

Här har jag experimenterat med placering av subwoofers och monitorer. Den röda linjen är samma linje som i bilden ovan, där hade jag sub:arna bredvid monitorerna. Den blåa linjen är sub:arna rakt under monitorerna. Den gröna är sub:arna i hörnen. (se bilder nedan). Alla tre är EQade med DSPn. Mätningarna är från olika dagar så de har olika volym.

Den stora dippen vid 65 Hz i den blå kurvan är p.g.a. att jag inte har behandlat sidoväggarna. Ju närmare hörnen jag hade sub:arna ju mindre blev dippen. När jag har behandlat sidoväggarna så kan jag nog ha sub:arna närmare mitten av rummet.

Hur som helst , den gröna linjen ger mig +/- 5 dB från 30 Hz upp till 165 Hz! Och med hjälp av lite EQ boost vid 20 Hz så kan jag nu höra ner till 19 Hz. Jag kan till och med få 19 Hz att dåna i rummet!

Jag snackade med akustikern som hjälpt mycket med detta bygge och han vart förvånad hur bra det såg ut. Decaytiderna i basen var att jämföra med proffsstandard! Så det känns jättekul! Innan bygget startade var han skeptisk till att jag skulle komma ner till 30 Hz, kanske 35 Hz trodde han. Hade vi tur kunde vi komma längre ner, kanske ända ner till 20 Hz. Så jag är mycket nöjd!



Nästa steg är att få dit spalterna. Då kommer det bli än mer absorption i basen plus att det kommer att reflekteras lite diskant och mellan. I nuläget behövs det inte men sedan när jag har behandlat sidoväggarna och taket så finns risken att det blir för dött där inne, enligt akustikern.

Röda linjen. Egentligen fel bild. Subbarna var närmre monitorerna, så nära det gick.

Blåa

Gröna



/Jens

[Casperfren]

Ser mycket bra ut! 🙂

Reference 4, rumskorrigering med mätmick är 40% av i pris till 27 november, med den kommer du nog kunna få en spikrak frekvensgång..

[wellness music]

Det blev ju bra det där👍

[ostfisk]

Tack! 🙂

Kan tillägga att det ser lite bättre ut än vad det egentligen är. Jag har mätt rummet dels i lyssningsposition men även 10-15 cm framför, bakom, åt vänster och åt höger. Jag har sedan slagit ihop dessa och fått ut medelvärdet. Detta i syfte att ha en grund att EQa. Då frekvensresponsen ändras då man flyttar micken så vill jag inte EQa bort en dipp som bara finns i lyssningsposition men som försvinner när man flyttar huvudet lite. Så kurvorna ni ser är en sammanslagning av flera mätningar runt ikring sweetspot.



Tack för tipset om Reference 4! Men jag tror jag hoppar det ändå. Kanske köper i framtiden när hela rummet är behandlat. 🙂

[oioioi]

Stiligt och ambitiöst!



[ostfisk]

10 hours ago oioioi sa:

Stiligt och ambitiöst!



Tack!

Jo det är en hel del jobb. Började med detta bygge i juli. Det tar tid alltså! Förhoppningsvis så går resten av bygget snabbare nu när man har fått lite mer snickerierfarenhet!

[cborg]

Roligt att se att du har rejält djup i absorbenterna!

Det brukar vara det svåraste att övertyga folk om eller få dom att vänja sig vid; att bli av med rejält med yta/volym mot väggar och tak.
Gött med en finfin belöning i frekvenskurvan.

[ostfisk]

5 timmar sedan, cborg säger:

Roligt att se att du har rejält djup i absorbenterna!

Det brukar vara det svåraste att övertyga folk om eller få dom att vänja sig vid; att bli av med rejält med yta/volym mot väggar och tak.
Gött med en finfin belöning i frekvenskurvan.

Jag tror min fördel är att jag redan hade planerat studion innan jag ens flyttade in i  lägenheten. De flesta som bygger studio i sovrum/vardagsrum kan jag tänka mig gör det i ett redan möblerat rum, då kanske det inte finns så mycket utrymme för stora grejer. Dock tänkte jag ha 30-40 cm tjockt, men akustikern föreslog 60 cm och jag körde på det till slut. Just att mittensektionen är på hjul gör mycket. Då kan jag skjuta in den och få 20 cm extra utrymme.

Taket blir intressant dock. Akustikern föreslår 30 cm i främre delen av rummet, från mix position fram till väggen. Då sjunker takhöjden till 222 cm där. Svårt att föreställa sig hur 222 cm blir jämfört med 252 som det är nu. Det blir nästa grej i alla fall, efter jag är klar med väggen.

[ostfisk]

Här är en video jag gjorde med ljudexempel från rummet, innan väggen blev byggd och efter. Jag spelade upp låtar i monitorerna och spelade in dem med mätmikrofonen vid mixplats. Både före väggen och efter.

Denna är egentligen gjord för min facebooksida, där jag postat en massa grafer och grejer som många nog inte fattar ett jota av! Därför börjar jag med att prata om dessa kurvor, detta så att folk som inte kan något om akustik skall kunna följa med.
Vill ni skippa det så börjar musikexemplen vid 4:55.

OBS! Lyssna i lurar. Annars kommer eran rumsakustik att färga ljudet!



[ostfisk]

Fortsättning av bygget. Vad har hänt sen sist? Jo massor. Har försökt måla spalterna men insett att det var svårare än man trodde. Herre min je vad jag har lagt tid på detta. Jag vill ha en spegelblank finish och det var inte lätt. Jag har ju noll målerierfarenhet också. Vill rikta ett stort tack till bla Wellness Music samt andra på ett byggforum där jag fått mycket hjälp med detta! Här följer ett långt inlägg om min resa i färgens värld:

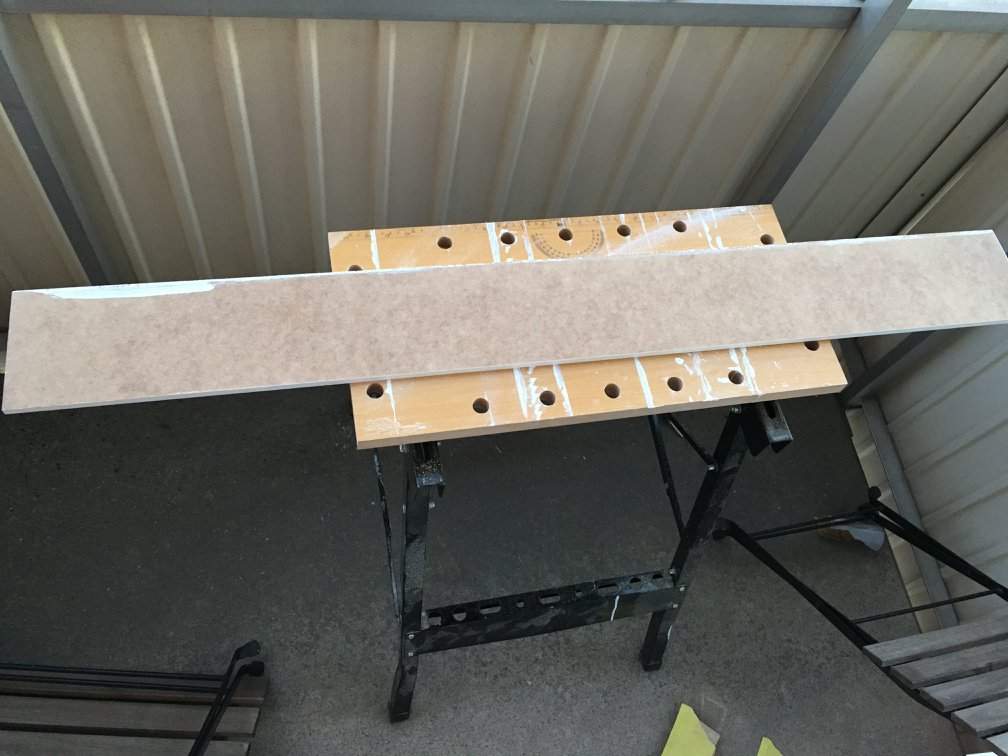

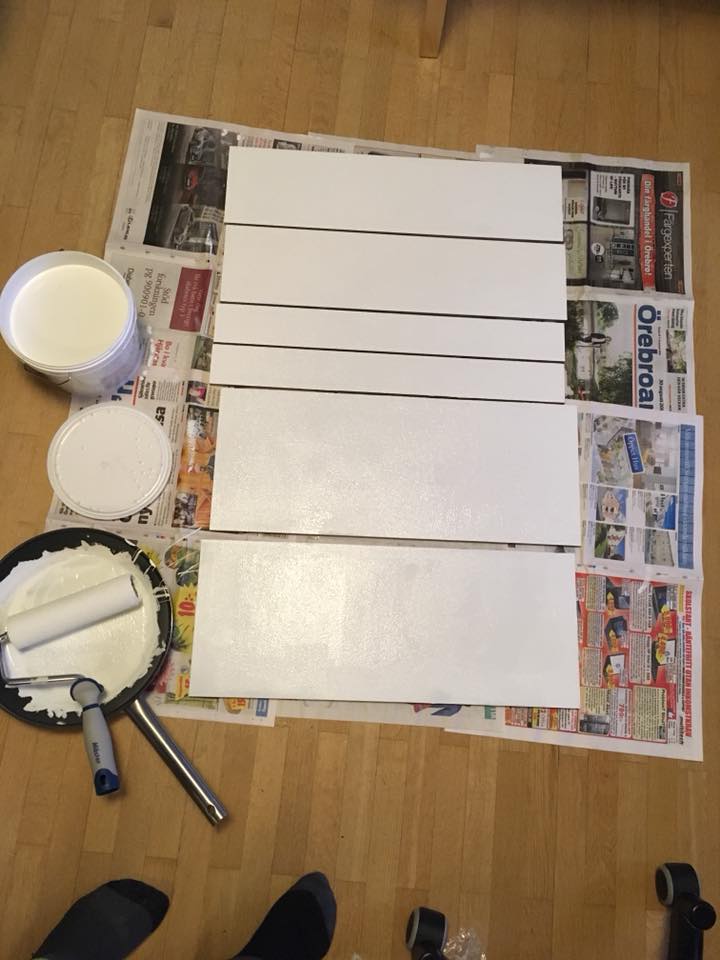

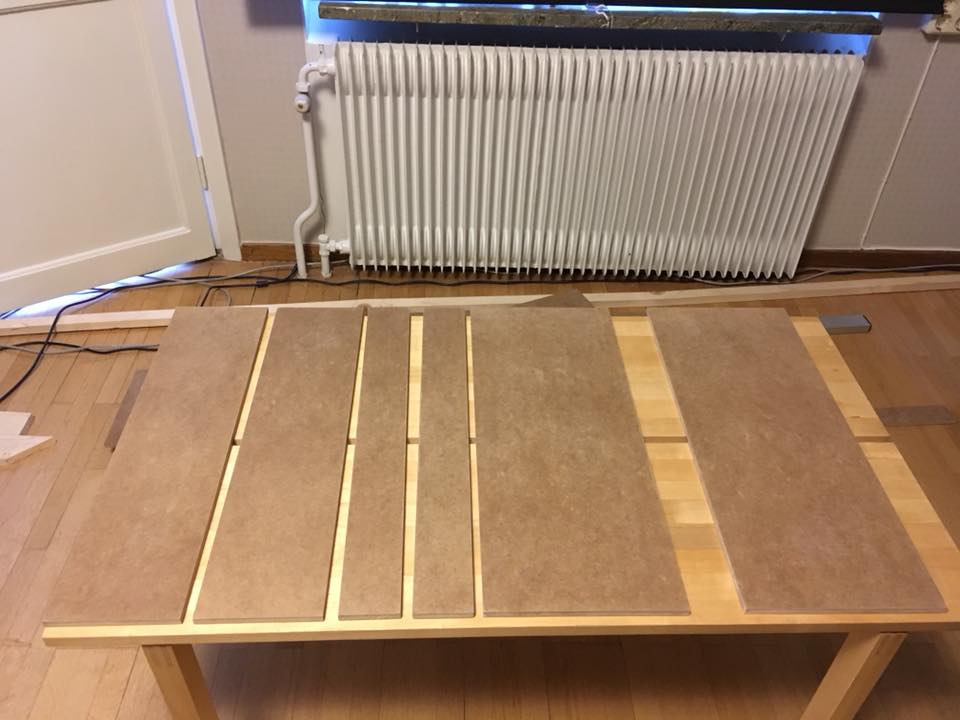

Sex spalter av 10 mm MDF, skall sitta längst ner på den ena flyttbara absorbenten. Börjar med att måla dem med en blandning av vatten och trälim. Detta skall stänga porerna. MDF är som en svamp.

Alla sidor målade med blandningen. Dags för färg.

Spalterna målade med grundfärg med en roller. Använder en gammal stekpanna som färgtråg. Man tager vad man haver.

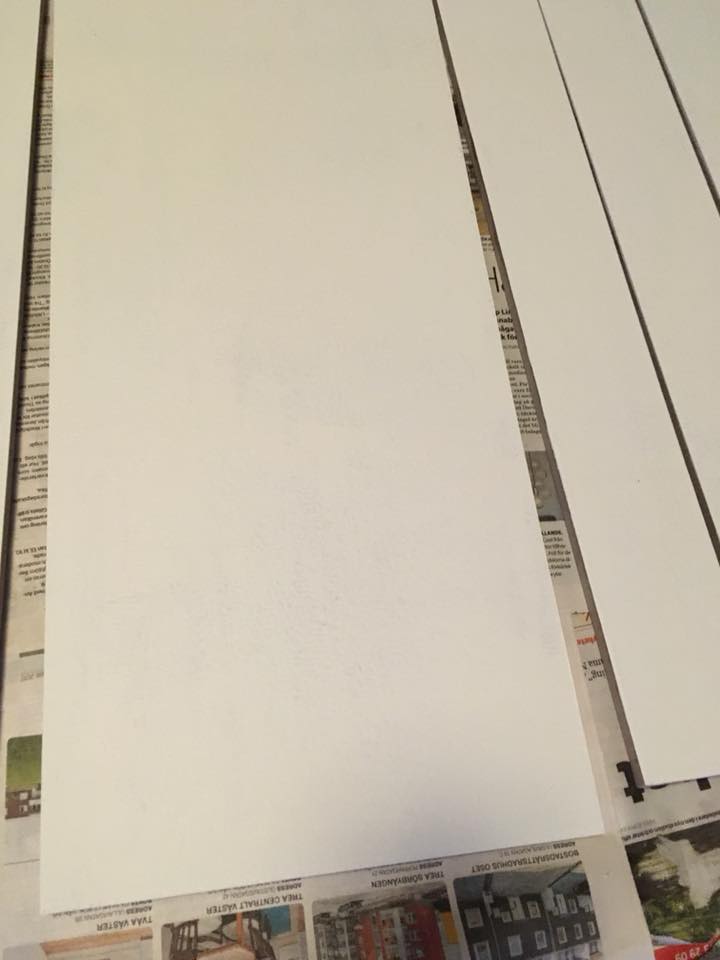

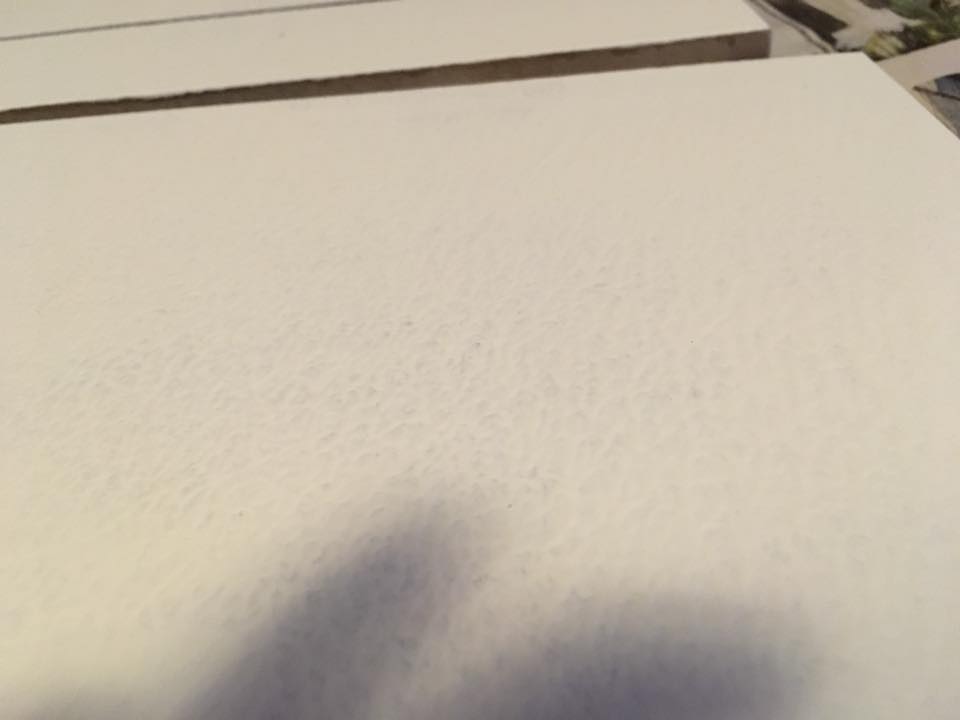

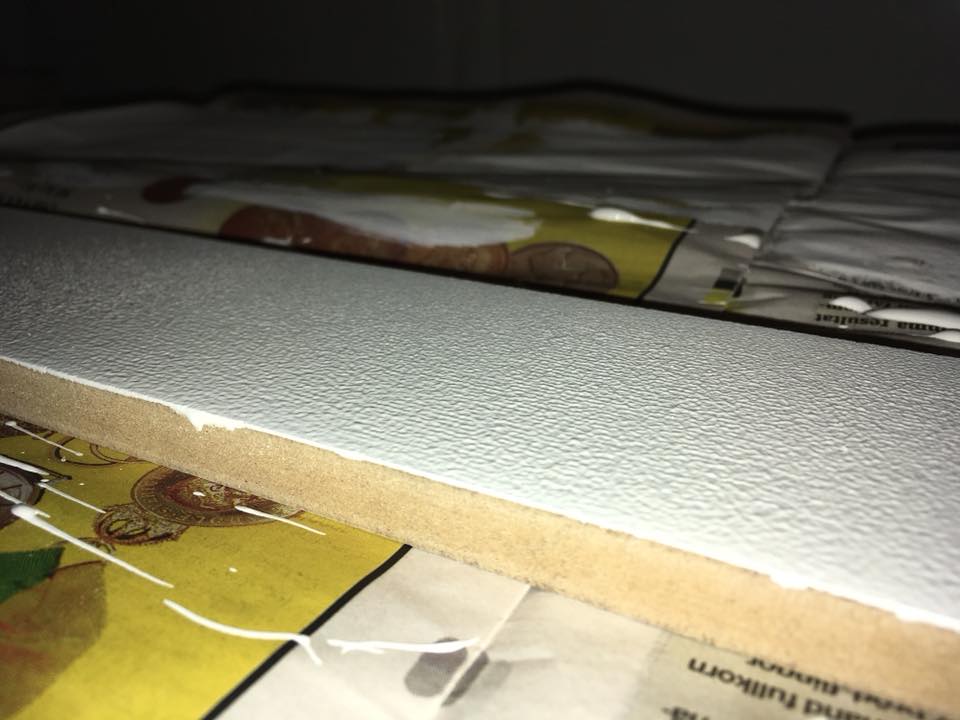

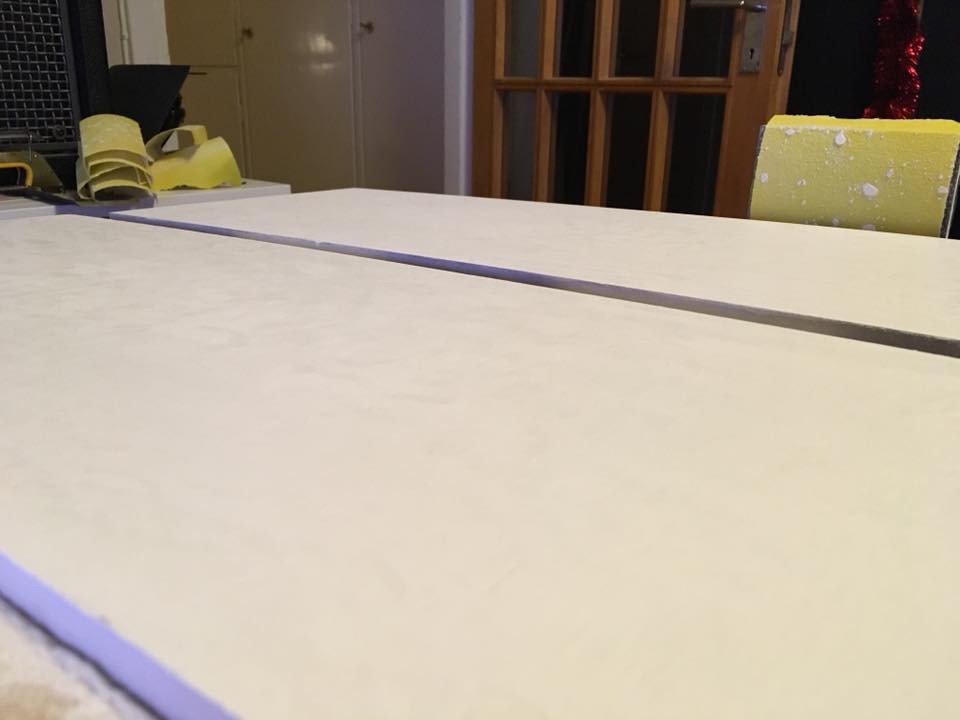

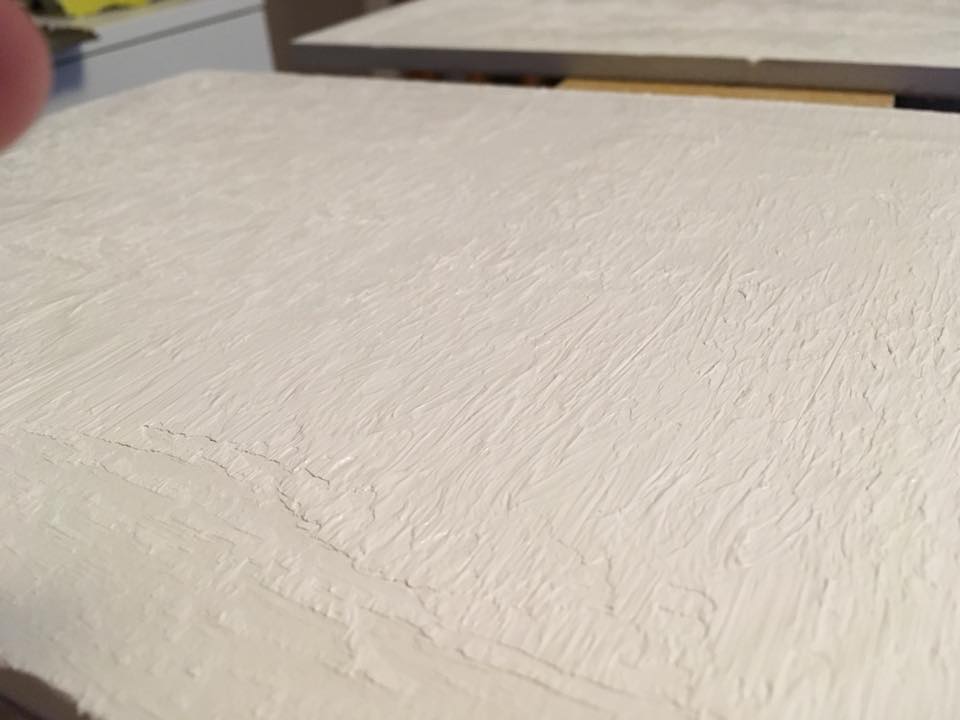

Resultatet blev inte bra. "Apelsinhud" över hela skivan. Rollern som jag använde var en filt-roller, den skulle vara fin enligt hemsidan jag köpte den på. Dock var den inte tillräckligt fin för min smak.

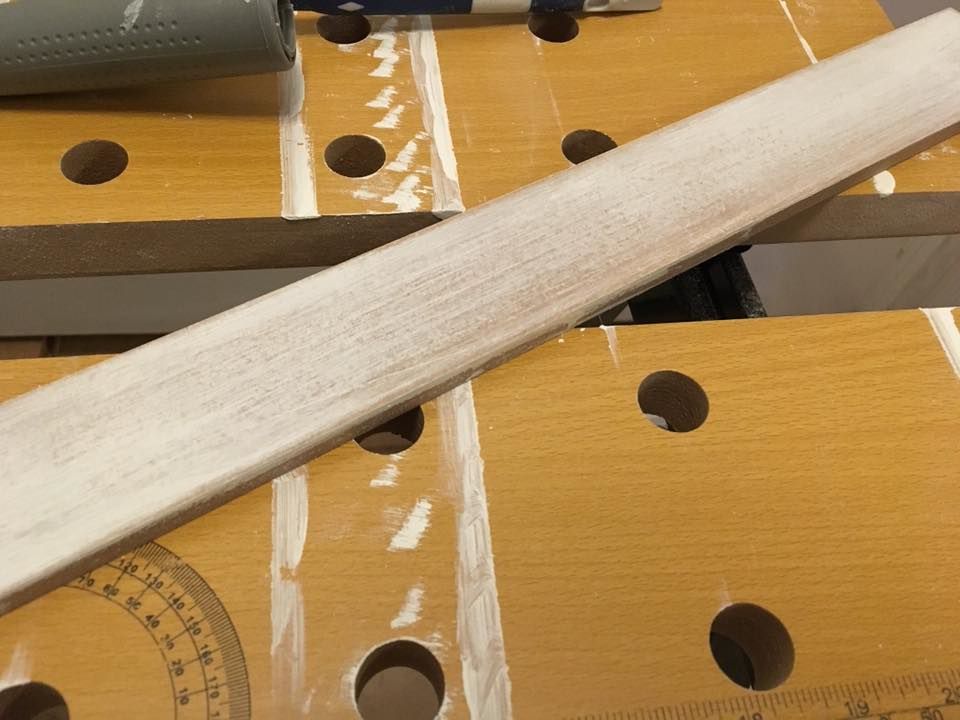

Resultat efter slipning! Slipade noggrant och fick det bättre men ej helt bra.

Målade ett till lager, nu med MASSOR av färg. Tanken var att färgen skulle flyta ut och bilda en spegelblank hinna. Hur blev det? Se nedan!

Herre min je! Inte vad jag tänkt mig...

Blev till att slipa bort färgen! Vilket jobb... tog en timme nonstop slipning för bara en skiva. Blev alldeles svettig och helt slut i armarna. Orkar inte!

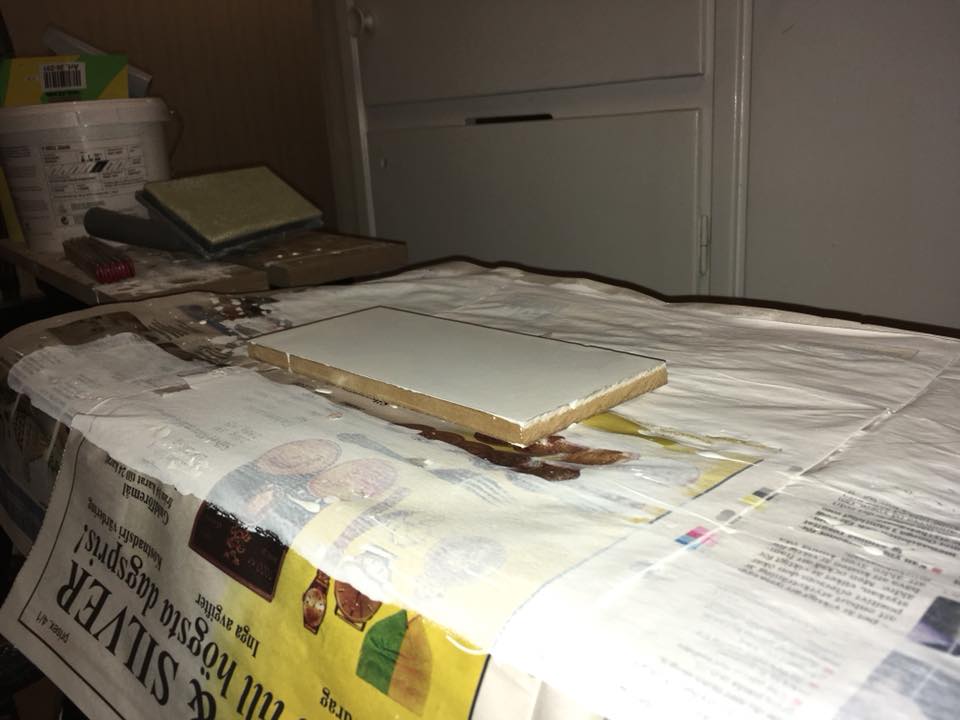

Gav upp och gjorde något jag borde gjort från början! Gjorde ett nytt försök och målade nu på en skräpbit. Dumt att testa på "the real thing"! Det är ju verkligen lätt att göra fel när man provar något för första gången!

Kom på att jag slipper slipa ner de gamla skivorna! Jag kan ju bara vända på dom så har jag en ny fräsch sida där att göra ett nytt försök på!

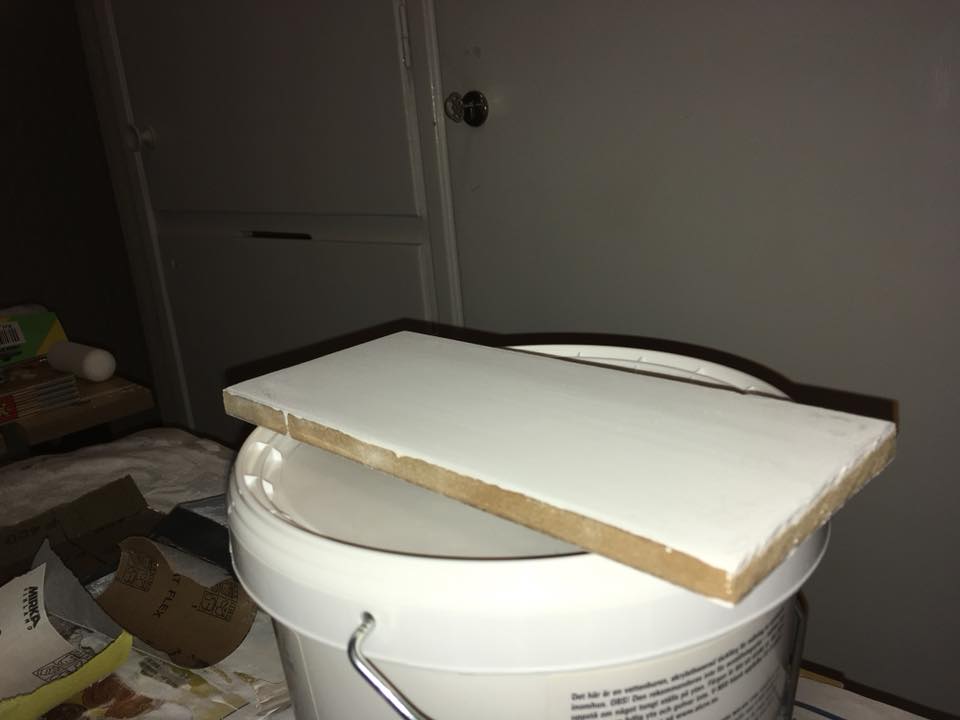

Men först provar jag på denna testbiten. Nu är tanken att jag skall måla i tunna tunna lager och bygga upp ytan långsamt!



Slipning och lager två! Slipar nästan bort det jag målat så nu lägger jag två lager och slipar efter det.

Ja, fick mer täckande färg men upptäcker att det är svårt att slipa jämnt över hela biten. Svårt att hålla slipklossen helt plan. Lätt att den lutar lite och då slipar man inte i mitten på spalten vilket resulterar i att färgen på kanterna slipas bort.

Köpte efter råd på byggforumet en skum-roller! Mycket finare resultat men fortfarande apelsinhud.

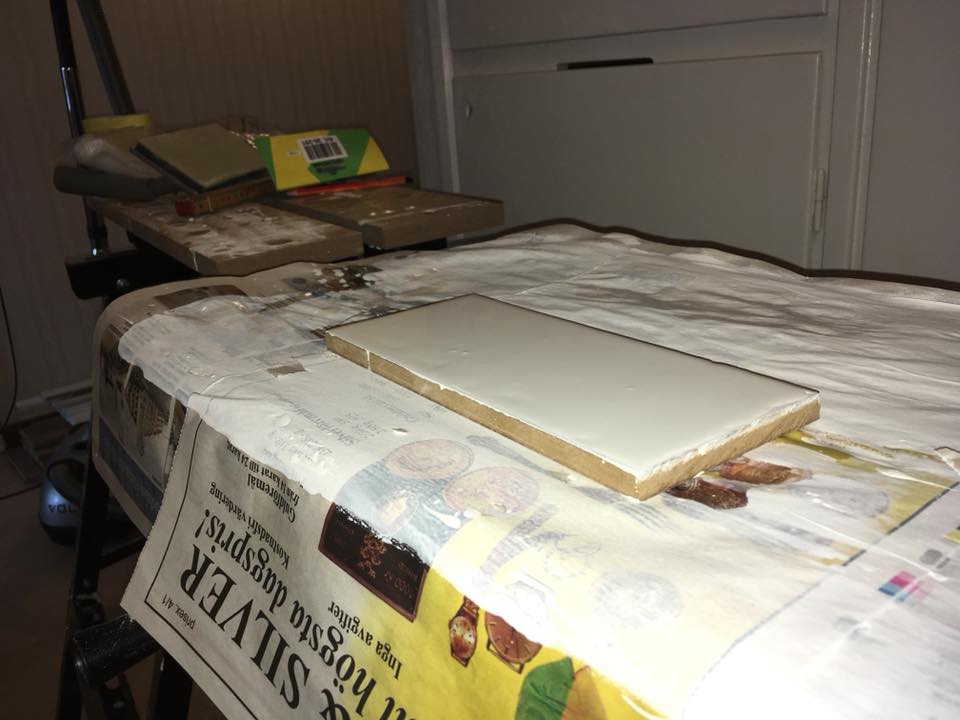

Började på en ny testbit! Taktiken? Blanda ut färgen med vatten så att den blir flytande. Sen droppa ut den på skivan. Väldigt jämnt resultat nu! Dock är denna bilden tagen precis efter jag droppat på färgen. Hur blir resultatet när det har torkat? Spännande!

Så här blev det. Jämnt med inte perfekt. Lite fläckigt resultat. Jag tror att jag inte blandade färgen 100% så vissa partier har mer färgkoncentration medans andra har mer vatten.

Lager två! Nu blandade jag färgen noggrannare!

Så här blev det efter tre lager. Inte riktigt vad jag tänkt mig. Täckfärgen är en blank färg men detta blev mer matt. Kanske vattenmängden spelade in? Sen vart det inte 100% jämnt heller.

Ny testbit. Denna gången penslade jag ut lite vatten på skivan innan jag målade. Tanken var att få lite utspädning av färgen, men inte så mycket som på förra testbiten. Verkar lovande än så länge med bara ett lager!

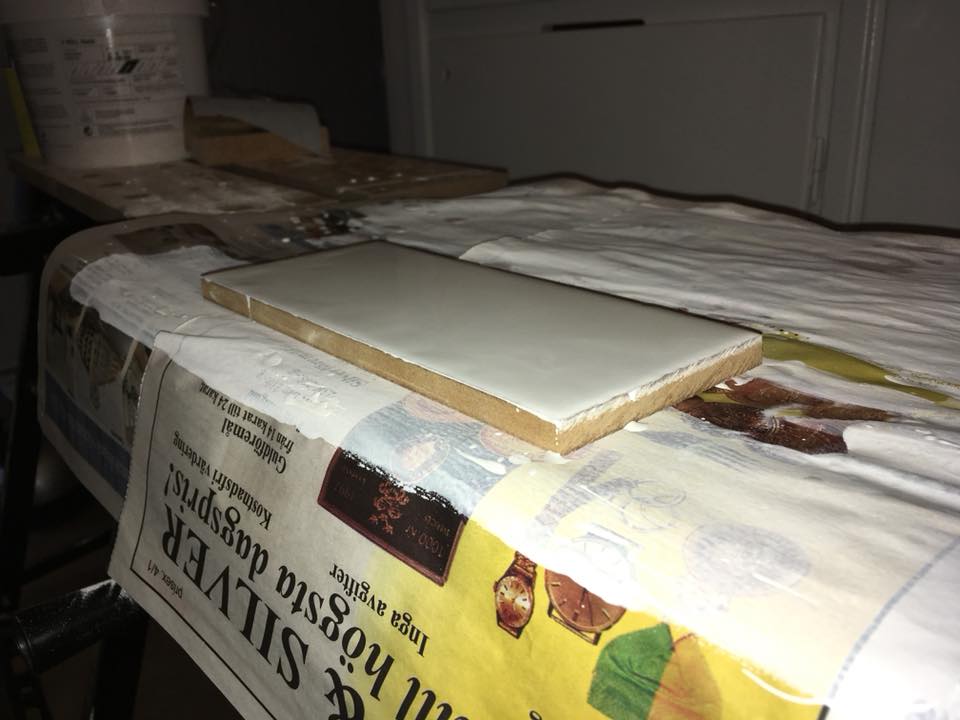

Möe möe bra! Lager två målat och det ser verkligen lovande ut!

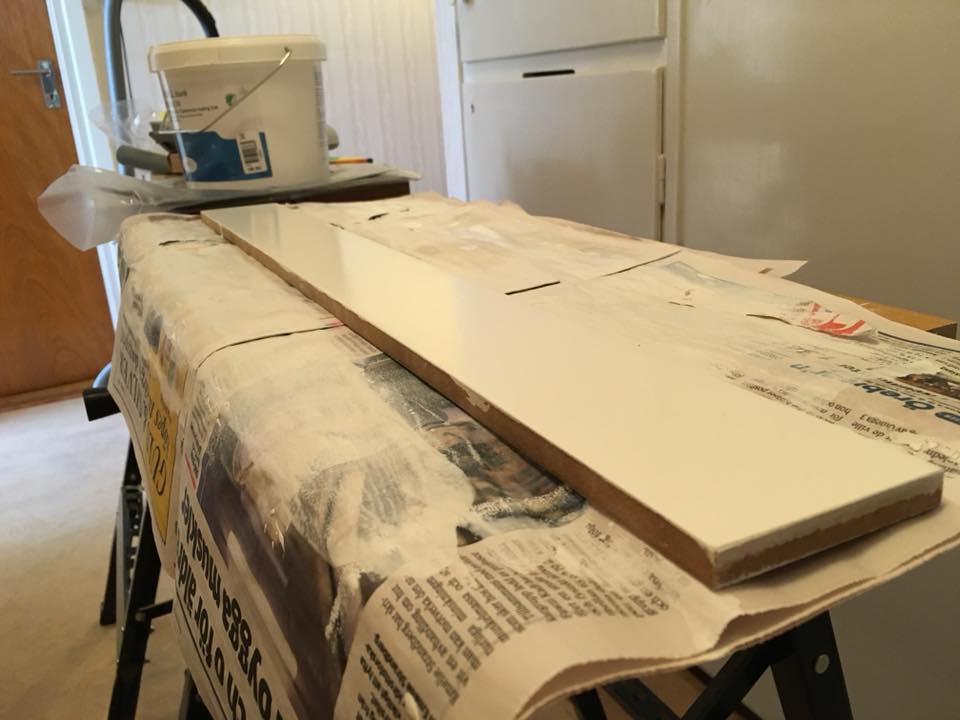

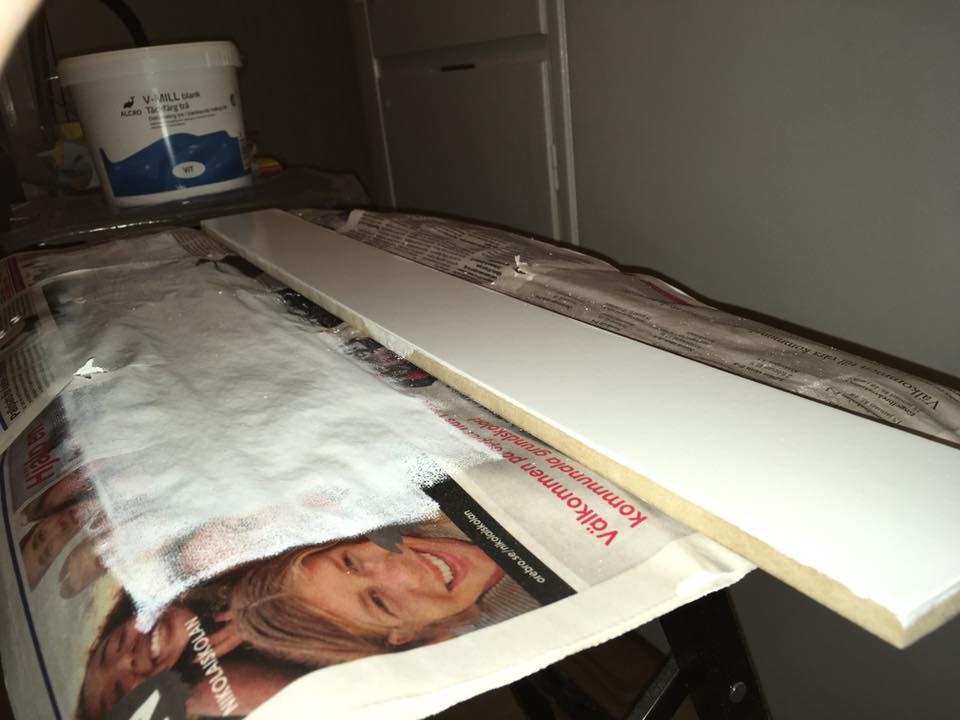

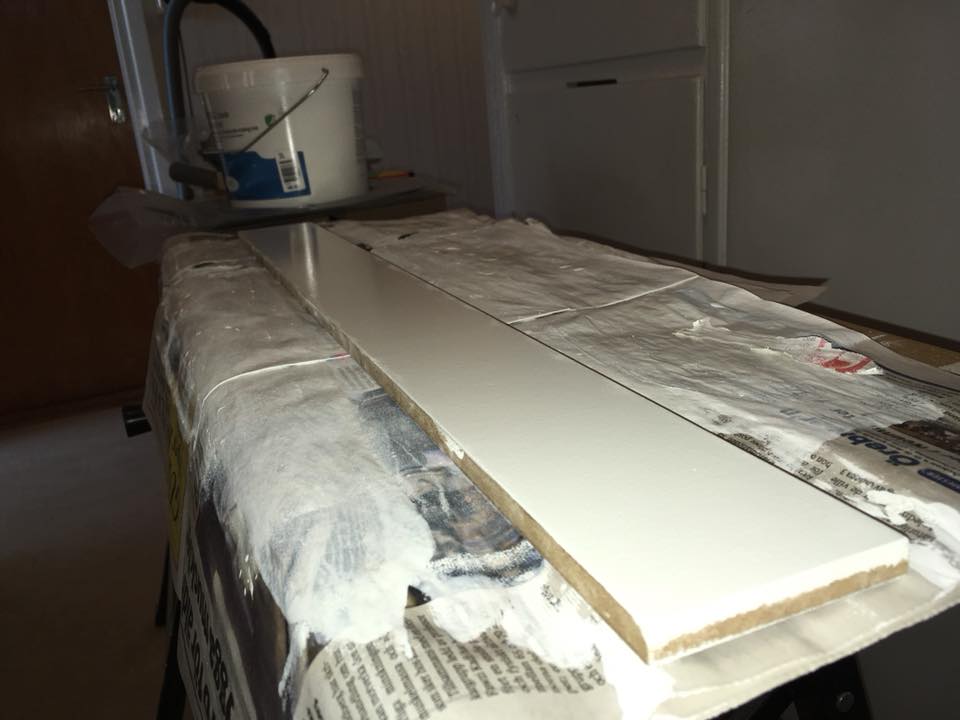

Yes! Täckfärg på, jämnt lager och blankt! Nu vet jag hur jag skall göra! Dags att sätta igång och måla på de riktiga spalterna!

Först trälim och vattenblandning

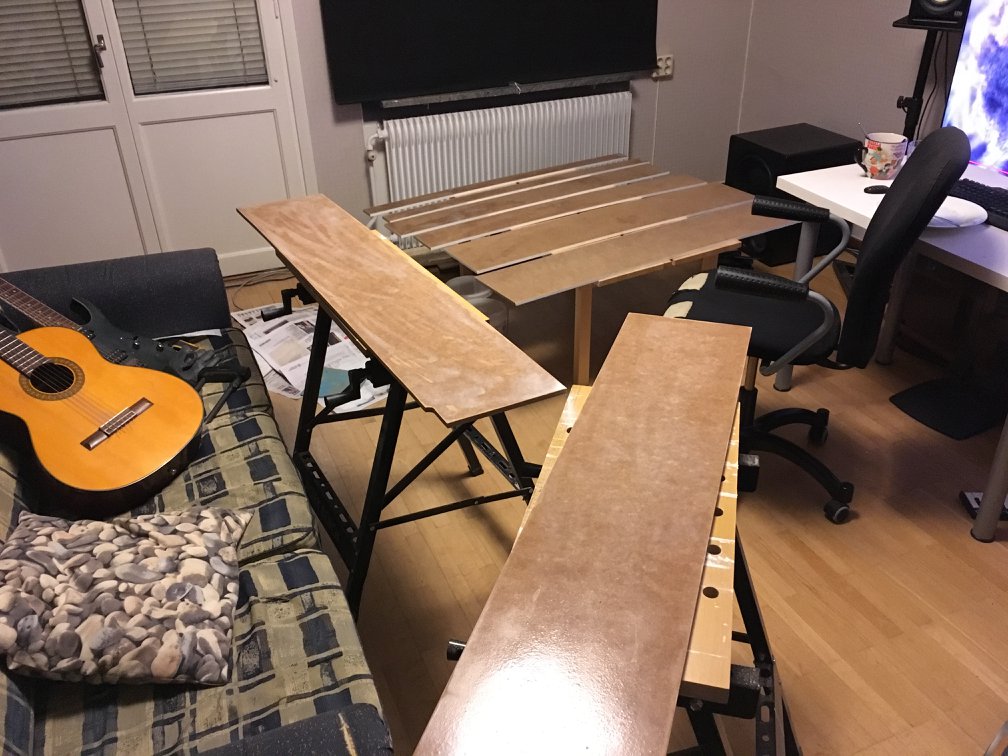

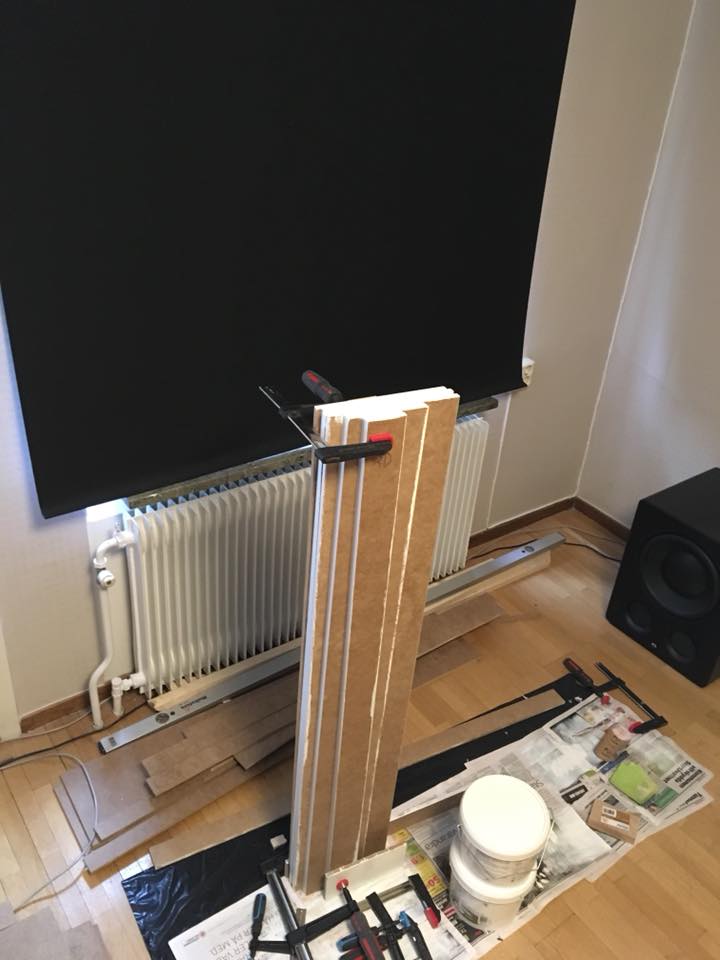

Lägger en spillbit mellan varje skiva så att det skall bli enklare att måla. Målar med pensel. Detta är första lagret med grundfärg.

Andra lagret på!

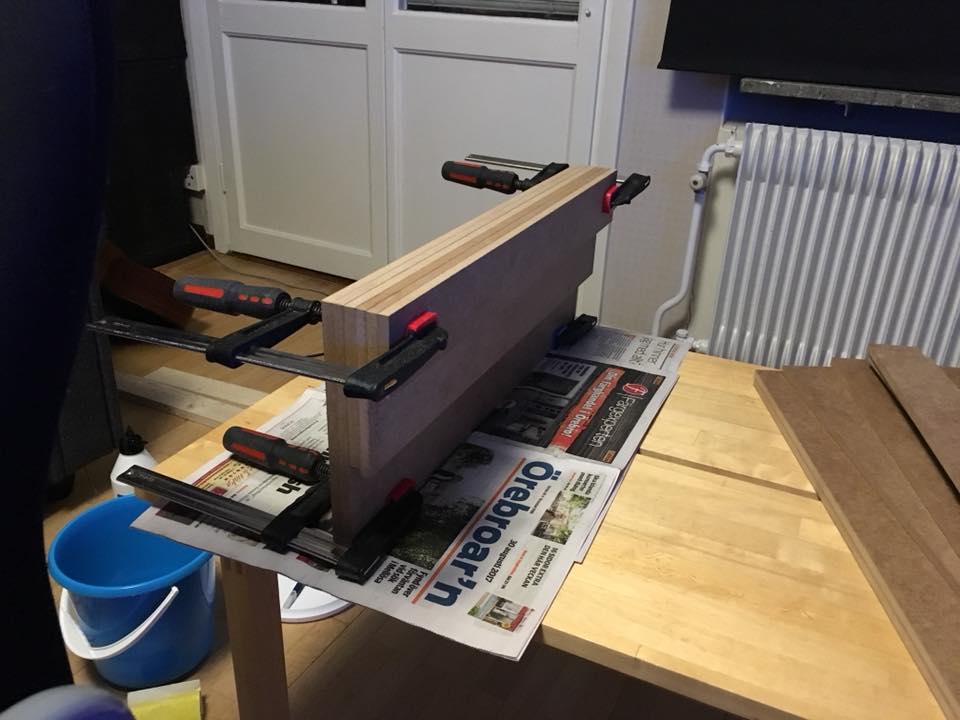

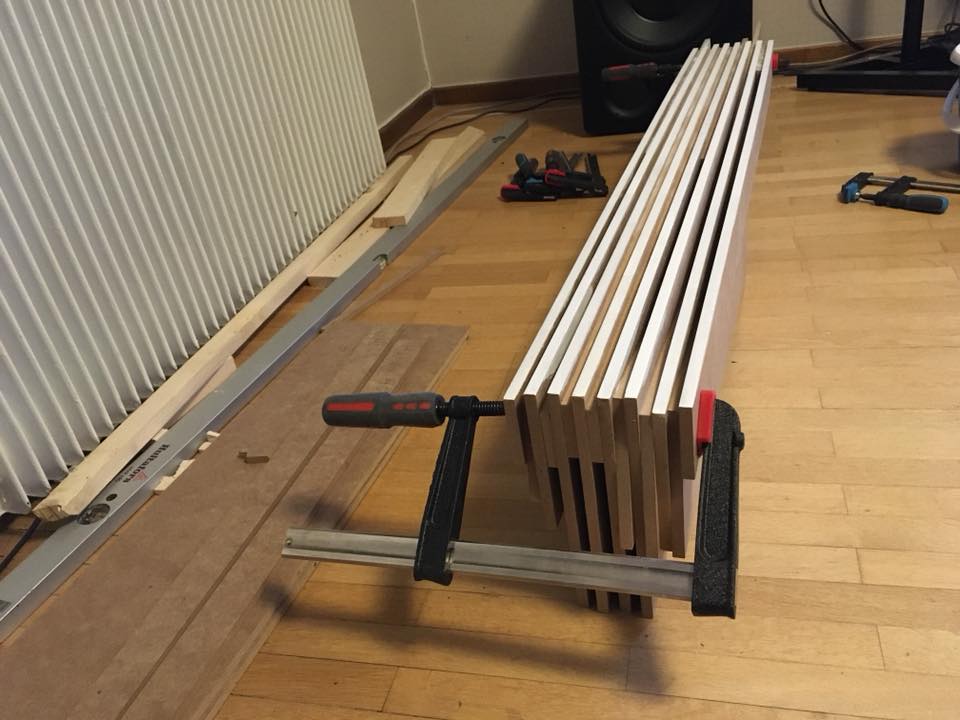

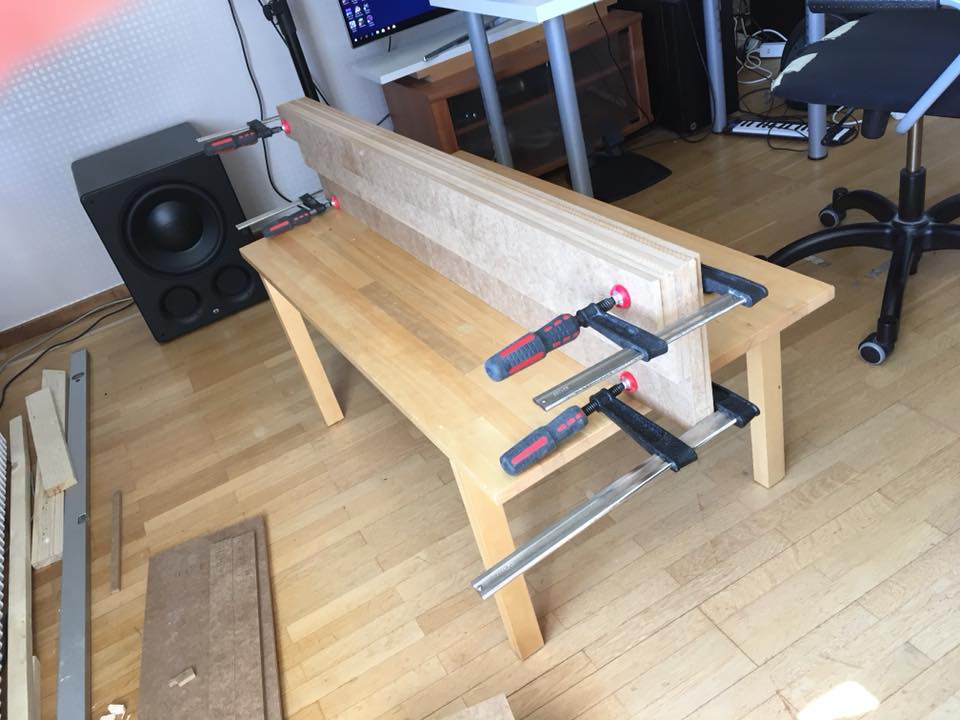

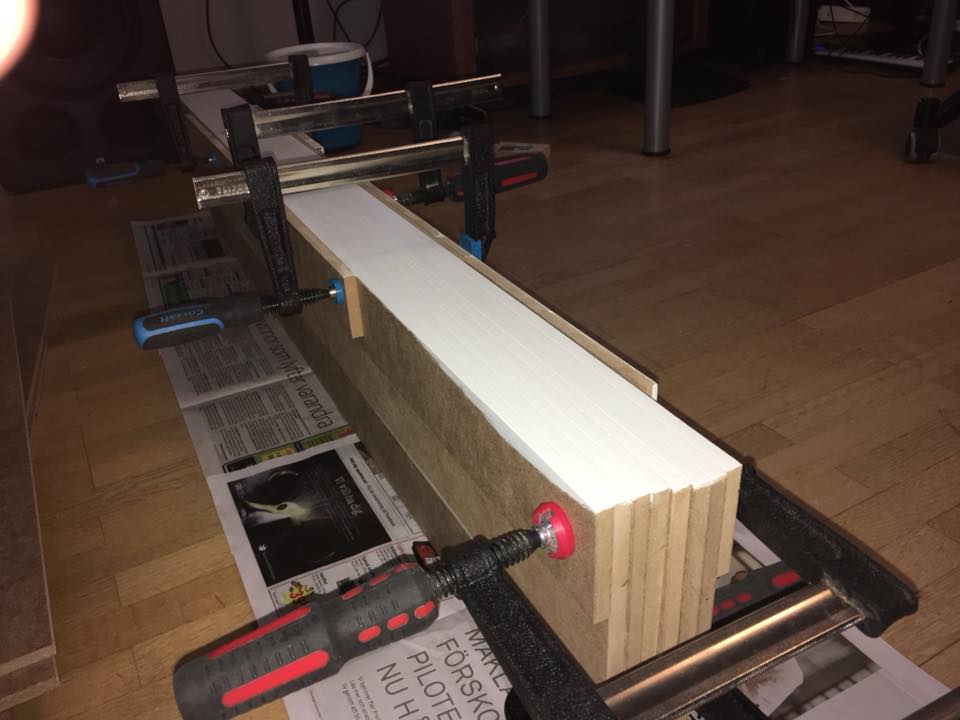

Kom på att jag kunde slå ihop dom istället och måla med roller. Detta är tredje lagret med täckfärgen. Blev bra!

Bägge långsidorna målade! Nu kortsidan. Sen är det framsidan kvar sen går de att sätta upp!

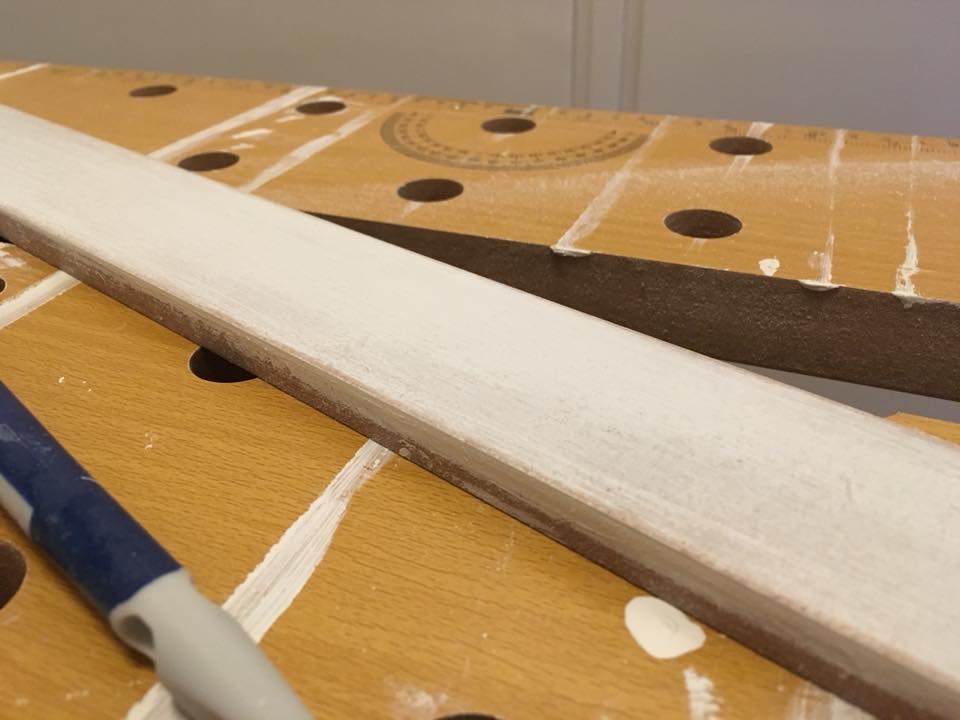

Dags för framsidorna. Först slipa bort all färg som runnit över då jag målat sidorna.

Sen stryka på trälims och vattenblandningen.

Sen har vi kommit till nutid. Nu blir det påskledighet och sånt men efter påsk kommer jag att fortsätta och måla spalterna. Sen skall de upp på väggen!

Redigerat 28 mars 2018 av ostfisk

[slejnard]

OMG! 😄 Vilket målarprojekt! 😮

Bra att du verkar ha hittat rätt! Är målare i grunden så här kommer några tips inför fortsättningen. Använd skumgummiroller och lägg på tunt i flera lager med anvisad torktid mellan. Späd inte färgen mer än max 10% för då kan den tappa vidhäftningsförmåga. Kör i vind, måla är kul! Bra jobbat!

[slejnard]

Alternativt lägg på färg med roller och slätstryk med en bra lackpensel. MEN, dra inte för många gånger för då blir det stripigt

[ostfisk]

Första batchen färdigmålad! Nu skall de sättas upp!

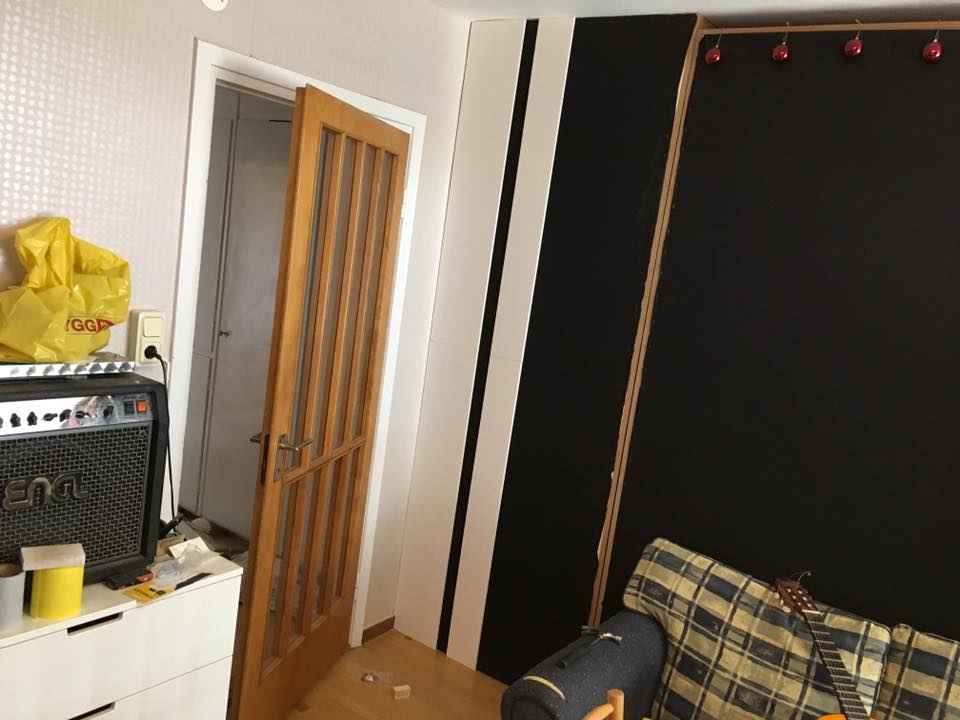

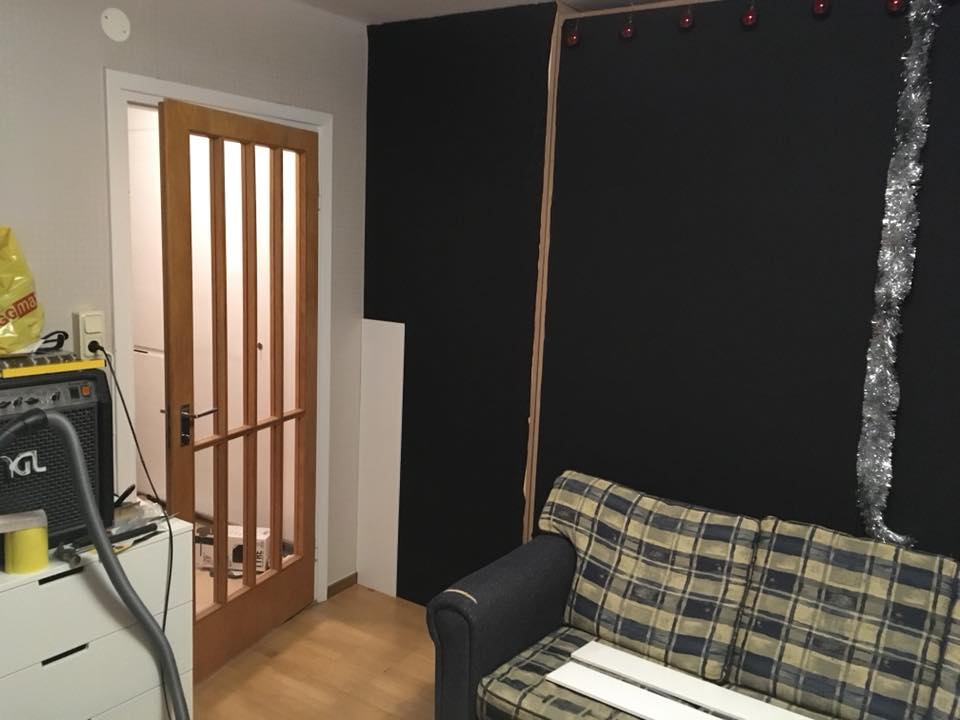

Första spalten uppsatt. Glittret är från mitt julpynt som jag inte tagit ner än. 🙂



Andra halvan uppsatt!

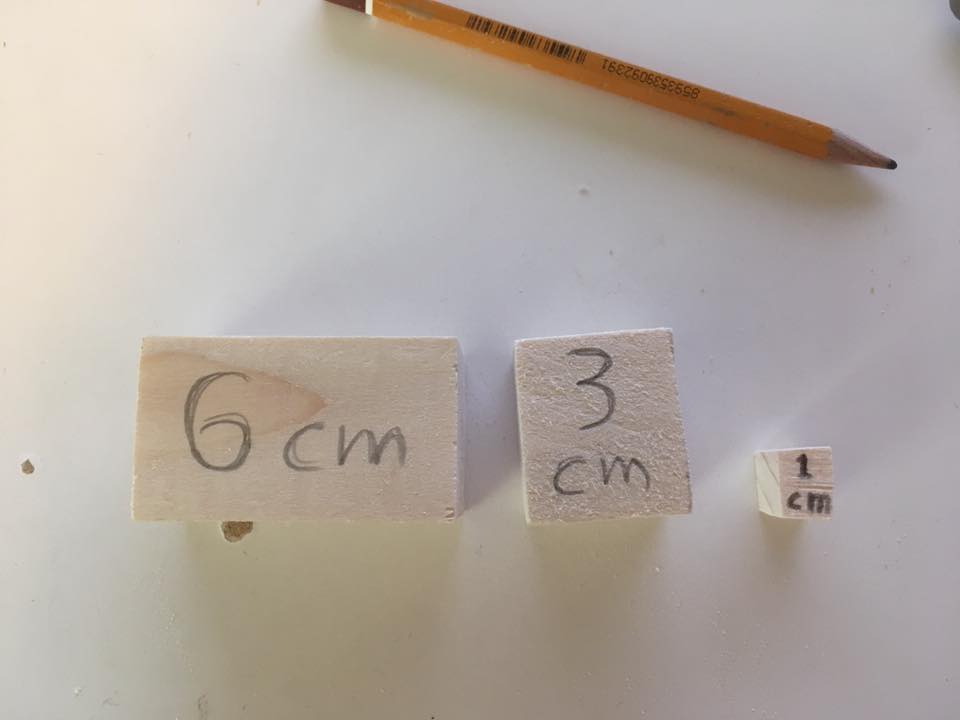

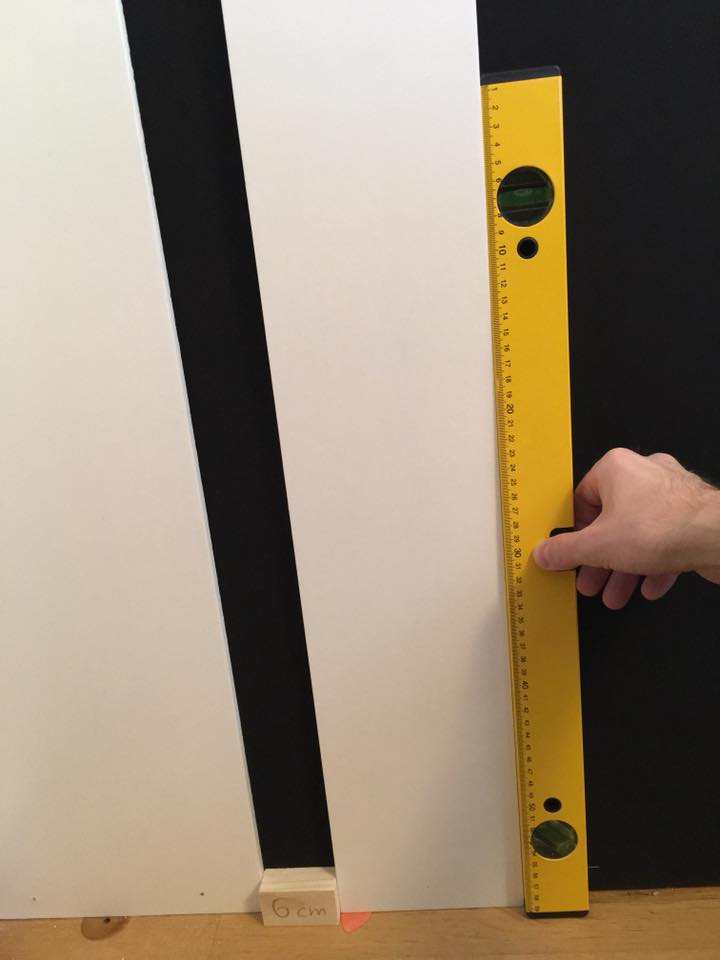

Spalterna skall sitta med 6cm, 3cm och 1 cm mellanrum så jag gjorde distanser så det skulle vara lättare att sätta dit dom. 🙂

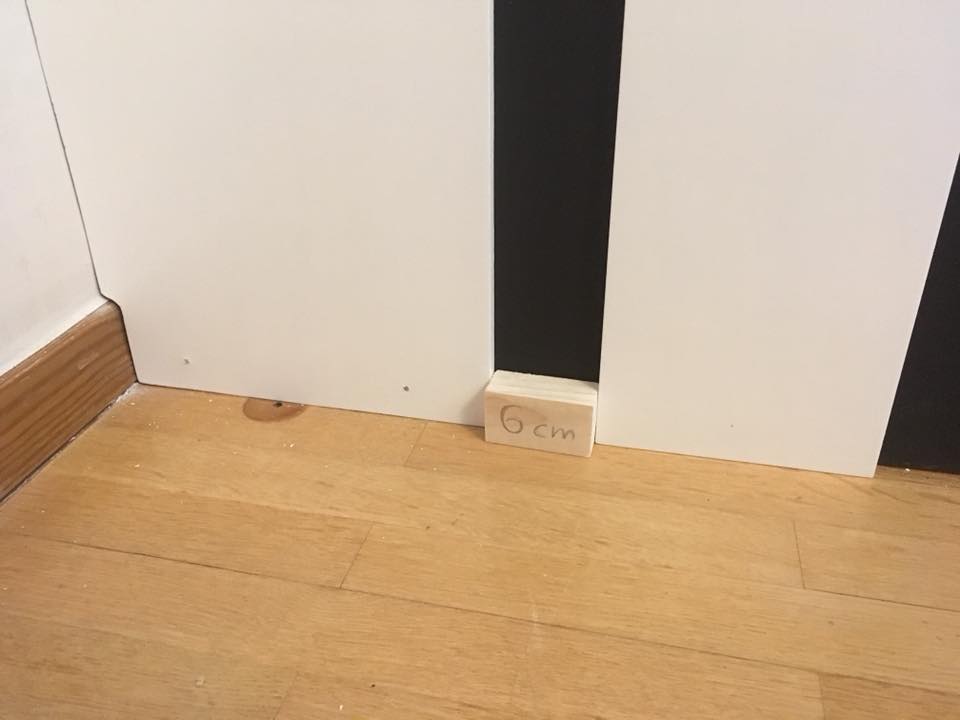

Först 6 cm mellanrum.



Den vart inte i lod men ett plektrum under ena sidan löste det! 🙂



Andra spalten klar!

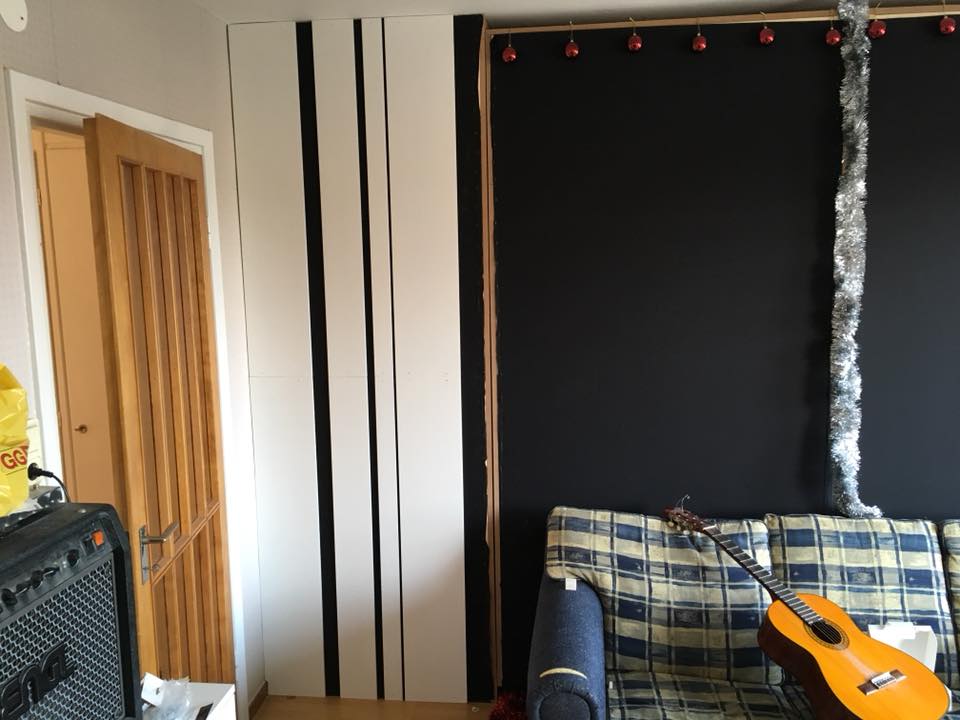

Alla spalter ditsatta! Exakt hur detta funkar vet jag ej men jag vet att det blir en slags helmholtzeffekt. Dessa spalter kommer att göra att mer bas absorberas. Tack vare djupet på konstruktionen (60 cm) så blir absorbtionen bredbandig. Hade jag haft en grundare konstruktion så hade jag behövt göra detta till en lufttät box för att få effekt, dock hade q värdet på absorbtionen blivit smalare. Detta enligt akustikern. Denna är inte stämd i en viss frekvens vad jag har förstått utan verkar bredbandigt på ett stort frekvensområde. Även om den borde ha en centerfrekvens.

Nästa steg är att måla vidare. Jag skall fortsätta på de spalter som skall sitta på höger sida! 🙂



[Casperfren]

Jäkligt häftigt! Jag gillar även estetiken på spaltning, särskilt med trevlig färg-arrangemang som du har. (Svart och vitt är inte färger jag vet hehe) Känns så tillfredställande med ett grundligt fixat akustikrum...

[ostfisk]

1 timme sedan, Casperfren säger:

Jäkligt häftigt! Jag gillar även estetiken på spaltning, särskilt med trevlig färg-arrangemang som du har. (Svart och vitt är inte färger jag vet hehe) Känns så tillfredställande med ett grundligt fixat akustikrum...

Tack! Tanken var från början att få dit någon sorts ledstrips där jag kan ändra färgen med en fjärrkontroll. Då blir studion svart och vit samt den färgen jag väljer med fjärrkontrollen. Dock tror jag att det är för sent nu, är osäker vart jag skall ha dem. Kanske om jag har dem ovanpå de flyttbara absorbenterna, ovanför där julkulorna hänger nu. Får se. Annars funkar ju svart och vitt. 🙂

[ostfisk]

På 2018-03-28 på 20:17, slejnard säger:

OMG! 😄 Vilket målarprojekt! 😮

Bra att du verkar ha hittat rätt! Är målare i grunden så här kommer några tips inför fortsättningen. Använd skumgummiroller och lägg på tunt i flera lager med anvisad torktid mellan. Späd inte färgen mer än max 10% för då kan den tappa vidhäftningsförmåga. Kör i vind, måla är kul! Bra jobbat!

Glömde svara!

Tack Slejnard! Det blev typ 10% till slut. Det roliga är att de flesta rekommenderade 10% redan då jag skulle börja måla, men jag tänkte jag kör mitt eget race, sen efter många misslyckanden och tester så insåg jag att det var så det blev bäst. Men nu vet jag i alla fall varför det blir bäst.

[ostfisk]

Nu har jag fått alla spalterna för övrigt! 42 totalt är det kvar att måla. Puh! Inser vilken hästjobb jag har framför mig...

Lite bilder:

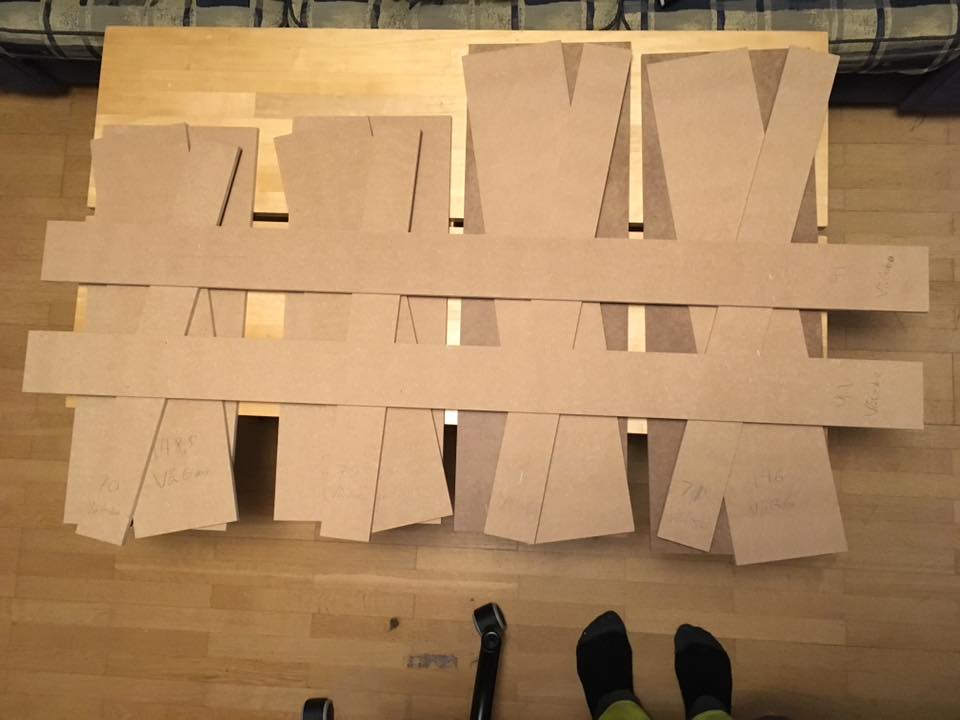

Här är alla spalter som skall sitta på den vänstra gobon (den flyttbara absorbenten).

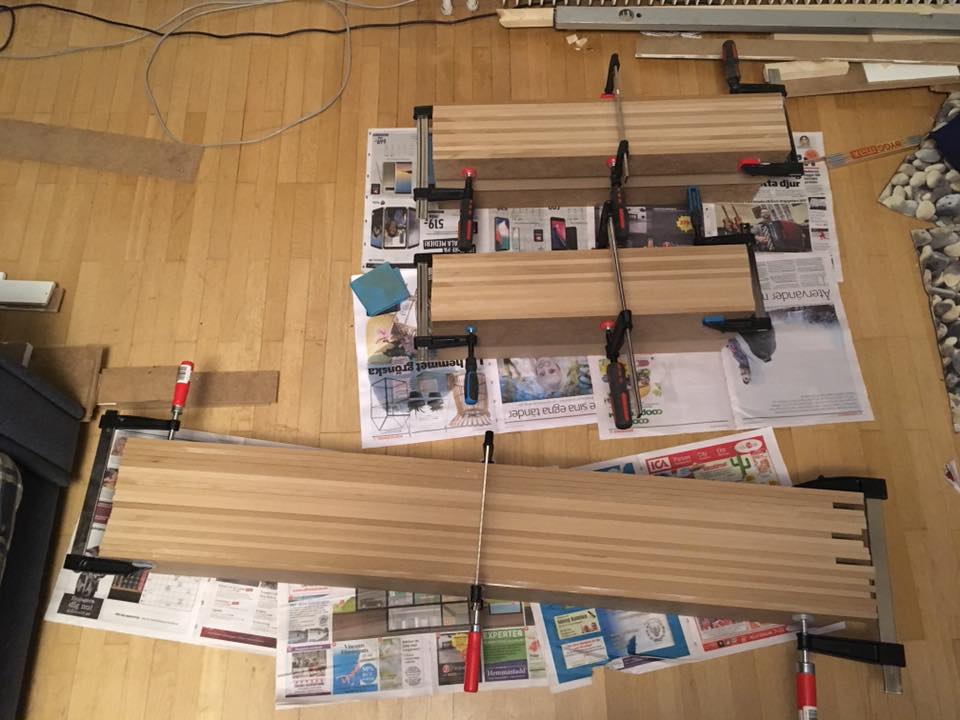

Alla spalter sorterade efter längd. Tänker att jag målar kanterna så här. Då blir det tre stora "spalter" att måla istället för 42. Dock får jag slipa alla 42 kanterna för sig vilket kommer att ta tid... Det är två sidor dessutom, 84 kanter att slipa.  Sen blir det tre lager färg på varje sida, med slipning i mellan. Herre min je vilket jobb. Är ledig från jobbet idag och imorgon så nu är det bara måleri som gäller för hela slanten!
