  • Roland TB-303 – en förtrollad silverlåda


    Calle Olsson


    Roland hade andra planer för TB-303, men med sin analoga knorr blev den snabbt kultförklarad.

    Tillsammans med TR-606 Drumatix lanserades den som en liten komporkester för ensamma trubadurer. Det blev dock inte alls som Roland tänkte. Ödet hade något annat i kikaren. Istället för att kompa i bakgrunden kom TB-303 att spela huvudrollen i modern dansmusik under flera års tid. En hel genre, acid house, byggde på dess patternsequencer, knorrande ljud och hypnotiska filter.

    Maskinen har klonats sedan 25 år tillbaka. De tidigaste klonerna är med andra ord mer vintage än vad TB-303 var när den klonades. Den har byggts om och midifierats. Den har har dissats, men en tid senare har trenden vänt, då ska alla ha en igen. Omkring 20 000 trenoll-treor producerades. Antagligen slängdes en del av dem då de flesta köparna var besvikna på dess syntetiska ljud. De förväntade sig något som liknade elbas. Resultatet blev att TB- 303 såldes billigt både i butik och på begagnatmarknaden.

    När den i mitten av 80-talet plockades upp av unga dj:ar och musiker i i Chicago var antagligen priset en betydelsfull faktor. Andra faktorer var dess portabilitet och att den går på batterier. Den är dessutom mycket enkel att göra musik med. Man behöver knappt programmera den. Utan batterier finns det slumpade pattern på alla 64 platser. Bara att skruva loss för instant acid. Men framför allt är det ljudet och sequencern som triggar gate, accent och slide och som styr cv, som tillsammans skapar det som jag och många med mig kallar magi eller religion eller varför inte meningen med livet.

    Efter min första kontakt med en TB-303 var mitt liv förändrat. Designen och känslan fick mig att drömma nya drömmar. Jag var fånge i silverboxen. Det var en kompis som hade en. Det var den enda i Karlstad. Jag tog med min portastudio till hans replokal och vi kopplade ihop TB-303 med en TR-808 och tryckte på Rec, och jag rattade försiktigt på Cut Off på trenoll-trean och det bubblade i hjärnan när resonanskvittret ökade. När cut off-potten kommit till max var det bara att skruva upp Env Mod för ännu mer extas. På bussen på väg hem kände jag total lycka och total tomhet på samma gång. Jag hade sett ljuset men samtidigt infann sig rädslan att jag aldrig skulle få skåda det igen. Jag blev helt besatt av TB-303, jag ryckte till när jag såg 303 på en nummerplåt, ett kvitto eller på en digitalklocka. Till slut fi ck jag äntligen tag på en, utan batterilucka och rätt sliten, men vad gjorde det. Ljudet, ljuset och kraften var äntligen inom räckhåll.

    Ljudet är helt analogt. En voltstyrd oscillator där du kan välja mellan sågtand och fyrkantsvåg löper genom ett underbart lågpassfilter vidare till en vca. Filtret självsvänger nästan, och det är det där nästan som jag antar gjorde den perfekt för improviserat rattande. Det går inte att förstöra själva grundljudet hur mycket du än kranar, det blir bara en ny hypnotisk inställning. När accenten är programmerad så ändras även filtret. Vidare har du en ratt för att kontrollera hur mycket envelopen ska modulera filtret, Det är endast decay som kan ändras på envelopen och den styr även den voltstyrda förstärkarens envelop. Slutligen styr accentratten hur mycket den programmerade accenten ska påverka vca och vcf. Dock bryr jag mig inte ofta om vilka rattar som gör vad när jag spelar. Man kommer ofta in i ett läge där varje ändring bara för mig längre och längre in i det som till vardags kallas trance. ■

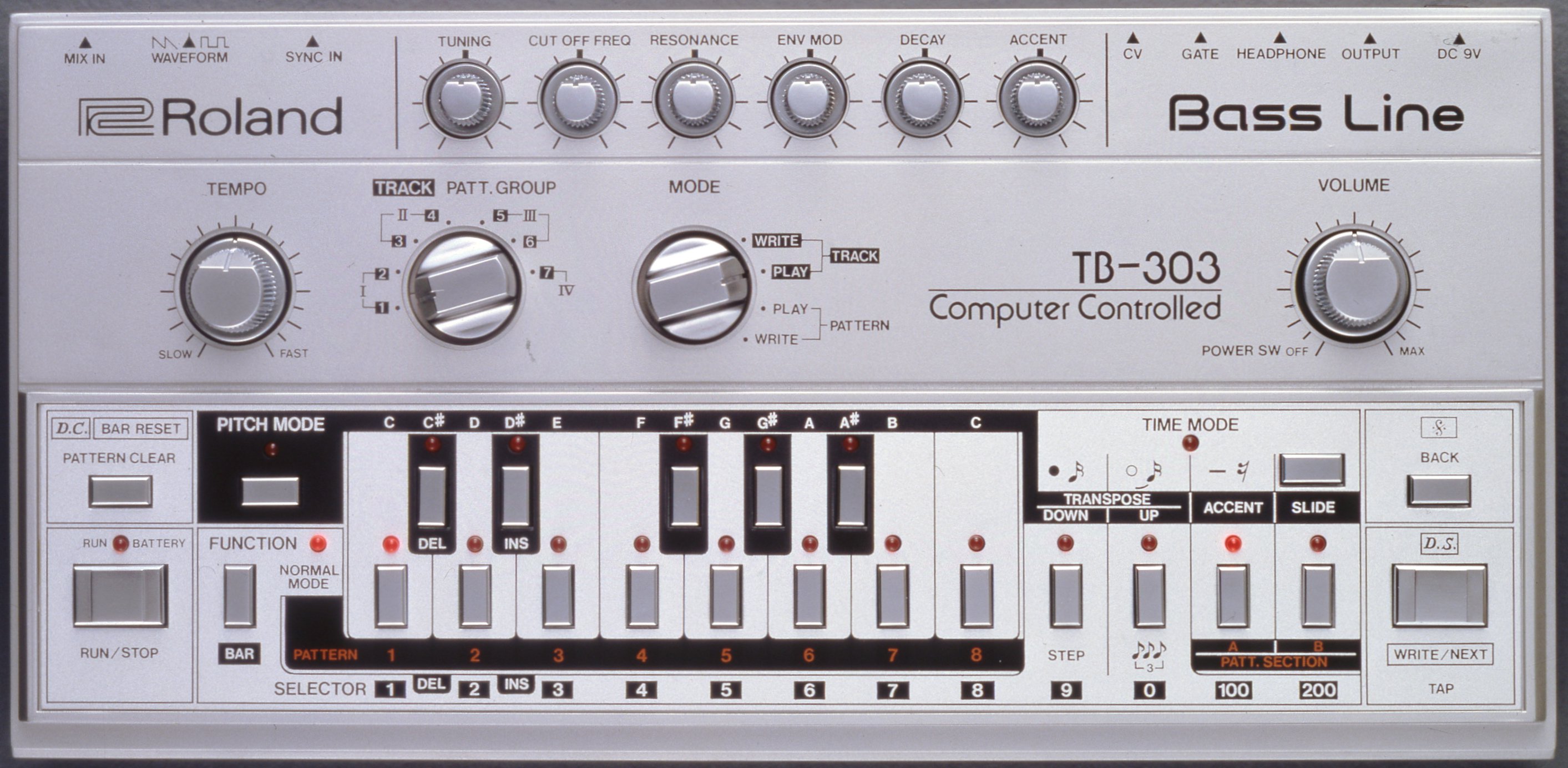

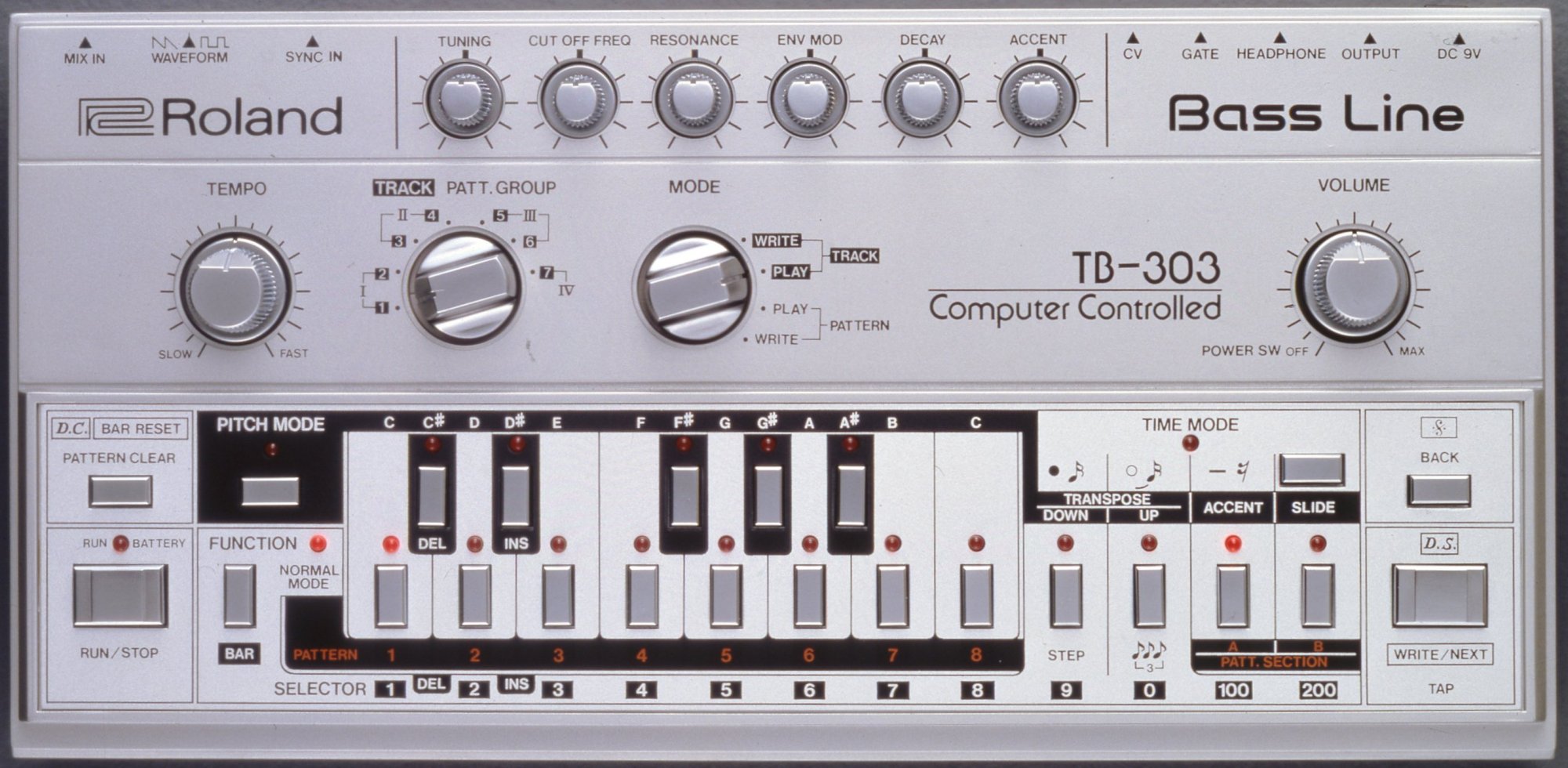

    Roland TB-303

    Tillverkare: Roland
    Typ: Monofonisk synthesizer/sequencer
    Tillverkningsår: 1982-1984
    Polyfoni: 1
    Sequencer: Ja, med cv/gate ut för styrning av extern synt
    Minne: 32 pattern x 2
    Filter: 18 dB lågpassfi lter
    Klaviatur: 13 knappar (en oktav)
    Styrning: din sync 24 (endast in)
    Prisläge: 15 000-20 000 kronor (begagnad)

    Artikeln är tidigare publicerad i Studio 4-2013
